Un fan coil o ventiloconvector es un dispositivo utilizado en la climatización residencial, comercial e industrial, que dispone de una batería o intercambiador de frío o calor y un ventilador.
Cuando el proyecto requiere climatización zonal independiente en espacios comerciales, industriales u oficinas, el fan coil o ventiloconvector es la alternativa al split: un sistema agua-aire que puede dar frío y calor desde la misma red hidráulica sin gas refrigerante. Disponible en versión de techo, cassette, conductos, pared o suelo, cada tipo responde a condicionantes distintos de espacio, estética e instalación.
El fan coil pertenece a los sistemas de climatización agua-aire. Estos equipos pueden generar aire frío o calor según se alimente de agua refrigerada o agua caliente procedente de una bomba de calor o de una caldera.
Tabla de contenidos
Cómo funciona el fan coil o ventiloconvector
Para su funcionamiento, los fan coils o ventiloconvectores disponen de una batería de intercambio térmico por donde circula el agua caliente o fría y de un ventilador que es el que impulsa el aire para que circule por el intercambiador produciendo así la termotransferencia. Precisan además de una unidad exterior desde la que reciben el agua refrigerada o el agua caliente que circula por las unidades de las estancias a climatizar.
Estos aparatos constan también de un filtro para eliminar las partículas contaminantes antes de expulsar el aire y una bandeja de condensados para recoger el agua que proviene del intercambio térmico.
Normalmente, con este tipo de dispositivos se utiliza un termostato para regular la temperatura.
Este sistema de climatización es muy habitual en oficinas y centros comerciales, es decir, espacios amplios en los que puede haber múltiples estancias más pequeñas que requieren un control individual o bien, locales o estancias amplias que pueden ser climatizadas mediante la instalación de diversos cassettes dispuestos a lo largo del espacio.
En cuanto a su instalación en viviendas puede ser una opción muy eficaz y alternativa a los tradicionales sistemas de climatización de convección aire-aire como los splits.
Tipos de fan coils
En cuanto al tipo de dispositivo o unidad los fan coils pueden ser de:
- Suelo
- Pared

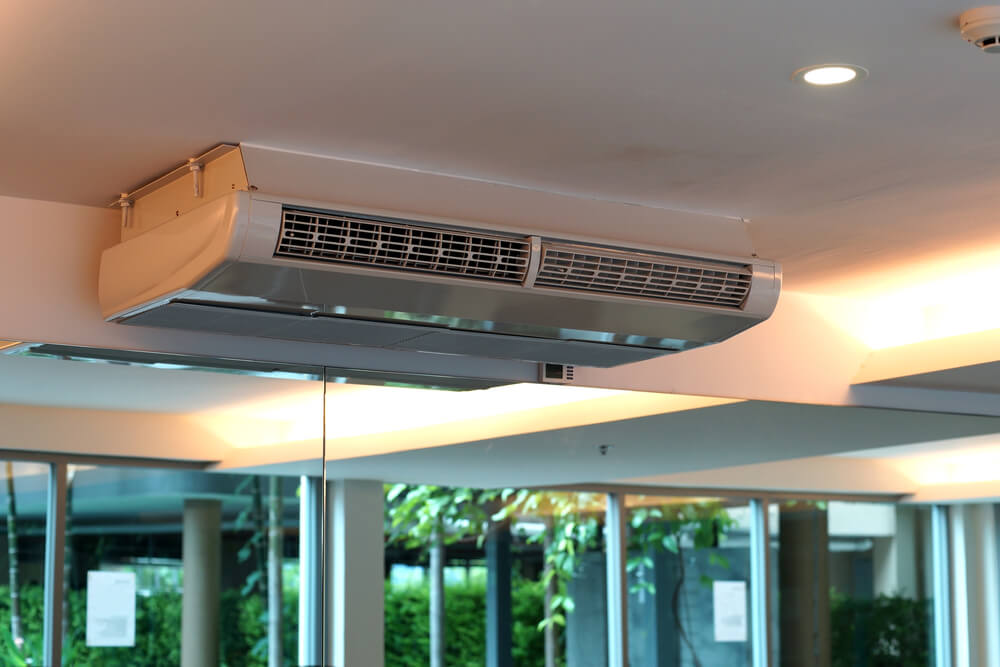

- Techo
- Conductos
- Cassette
Es habitual confundir los fans coils murales o de pared con los split ya que por su estética y diseño son muy similares. La principal diferencia entre ambos es que el fan coil es una unidad agua-aire en la que el agua circula por las tuberías como refrigerante mientras que el split es un sistema aire-aire en cuyas tuberías circula gas refrigerante. Debido precisamente a la utilización de gas refrigerante en estos últimos, su instalación deberá realizarse por parte de un profesional habilitado para ello mientras que la instalación de un fan coil puede realizarla un fontanero, al tratarse de un sistema hidráulico.
Instalación
En función del tipo de instalación que se utilice también se puede distinguir entre:
- Fan coil de dos tubos; en este tipo de instalación nos encontramos con una tubería de ida y otra de vuelta. Por ambas tuberías pasa agua fría y caliente, en función de si el equipo está trabajando en frio o en calor.
- Fan coil de cuatro tubos; en este tipo de instalaciones, dos tuberías se utilizan de ida y retorno para el agua caliente y otras dos para el agua fría. Es un tipo de instalación más costosa que la anterior pero idónea especialmente en edificios donde pueden presentarse a la vez zonas que requieran calefacción mientras que otras demanden refrigeración a causa de la orientación del inmueble, su grado de ocupación, etc.
Principales ventajas de los ventiloconvectores
Las principales ventajas que aportan los sistemas con fan coils o ventiloconvectores son:
- Es uno de los sistemas más eficientes en climatización
- De aplicación tanto en el ámbito residencial, como comercial e industrial
- Idóneo para grandes espacios
- Son equipos que requieren poco espacio y de fácil instalación
- Adaptable a diversas tecnologías como la bomba de calor con la que proporcionará tanto frío como calor
- Fácilmente integrables en sistemas basados en energías renovables
En conclusión, los fan coils o ventiloconvectores son una solución eficaz para la climatización tanto de viviendas como de comercios, generando un ambiente confortable.
Preguntas frecuentes
La diferencia principal está en el fluido que circula por las tuberías: el fan coil usa agua como refrigerante, mientras que el split usa gas. Esa diferencia determina también quién puede instalarlo: el fan coil puede instalarlo un fontanero al tratarse de un sistema hidráulico, mientras que el split requiere un profesional habilitado para trabajar con gases refrigerantes.
La instalación de cuatro tubos es más costosa pero necesaria en edificios donde distintas zonas pueden requerir calefacción y refrigeración de forma simultánea, por ejemplo por diferencia de orientación o nivel de ocupación. Con dos tubos, toda la instalación trabaja en frío o en calor al mismo tiempo, sin posibilidad de simultaneidad.
El fan coil es habitual en oficinas y centros comerciales, donde hay múltiples estancias que requieren control individual de temperatura, y en espacios amplios que se climatizan con varios cassettes distribuidos. También es aplicable en viviendas como alternativa eficaz a los sistemas aire-aire convencionales.
