Le dimensionnement VMC RE2020 connaît une évolution majeure avec l’entrée en vigueur des nouveaux Avis Techniques VMC hygroréglables 2025. Cette mise à jour réglementaire introduit le point de débit intermédiaire obligatoire, une exigence qui transforme les pratiques de calcul et de prescription pour les professionnels du secteur. Maîtriser cette nouvelle obligation et les outils de dimensionnement conformes devient une priorité pour garantir la conformité des installations de ventilation dans les logements neufs.
Table des matières
Cet article vous propose un guide technique détaillé sur le point de débit intermédiaire et l’utilisation de PerformAir, l’application de dimensionnement développée par S&P pour répondre à ces nouvelles exigences réglementaires.
Le point intermédiaire obligatoire : définition et règles de calcul
Origine réglementaire et objectifs
Les nouveaux Avis Techniques VMC hygroréglables 2025 introduisent un changement fondamental dans la caractérisation des groupes de ventilation. Les métriques traditionnelles, telles que le Qmini (débit minimal) et le Qvrep (débit caractéristique), qui servaient de référence aux bureaux d’études, cèdent la place aux courbes de performance débit/pression et puissance/débit comme donnée de référence principale.
Cette évolution répond à deux objectifs. Premièrement, optimiser le débit maxi AT (débit maximal selon l’Avis Technique) pour refléter avec plus de précision les capacités réelles des équipements. Deuxièmement, établir un nouveau point de dimensionnement intermédiaire garantissant le fonctionnement optimal du système dans des conditions d’usage représentatives, et non uniquement aux extrêmes de sa plage de fonctionnement.
La RE2020 exige que tout dimensionnement de VMC en construction neuve intègre ce point intermédiaire dans les études thermiques. Plus précisément, il s’ajoute aux débits minimal et maximal déjà existants. L’objectif est de vérifier que le groupe de ventilation maintient une pression disponible suffisante pour alimenter correctement toutes les bouches d’extraction, y compris en régime de fonctionnement partiel.
Méthodologie de calcul détaillée
Le point de débit intermédiaire se situe entre le débit minimal et le débit maximal du système. Le calcul doit vérifier trois conditions simultanées :
- Vérification en débit minimal : le groupe doit maintenir la pression nécessaire lorsque toutes les bouches fonctionnent en régime minimal (conditions de faible humidité relative). Cette situation correspond à l’occupation minimale du logement.
- Vérification au point intermédiaire : le système doit garantir la pression disponible lorsque la somme des débits aux bouches correspond au point intermédiaire défini. Cette condition représente le scénario d’usage le plus fréquent dans un logement normalement occupé.
- Vérification en débit maximal : le groupe doit pouvoir fournir le débit maximal exigé lorsque toutes les bouches fonctionnent en régime de pointe, en respectant les pertes de charge du réseau.
Le dimensionnement doit être réalisé conformément aux prescriptions du DTU 68.3 et du CPT 3828, qui établissent les règles techniques pour les installations de VMC. De plus, les pertes de charge linéiques doivent idéalement rester inférieures à 1 Pa/m. Quant aux vitesses, elles ne doivent pas dépasser 4 m/s dans les tronçons terminaux et 5 m/s dans les montées verticales.
PerformAir : l’outil de dimensionnement conforme RE2020
Présentation de l’interface et fonctionnalités principales

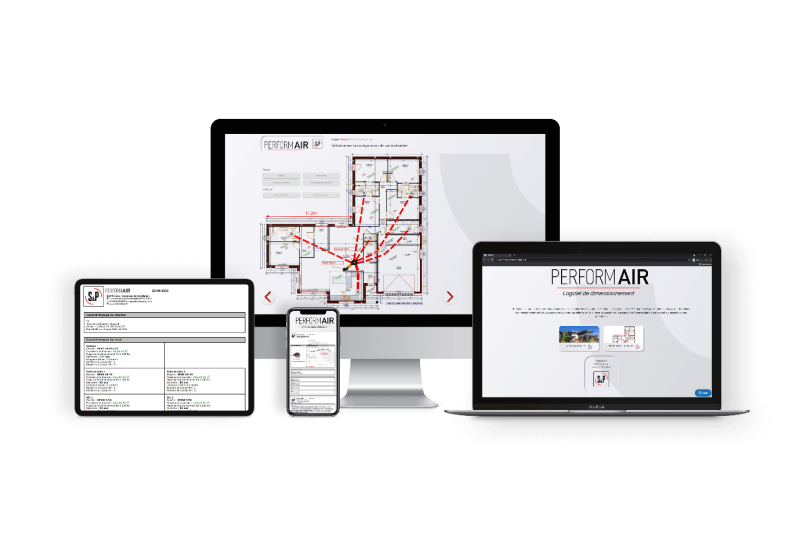

PerformAir est l’application Web de dimensionnement et d’implantation de VMC hygroréglable spécifiquement développée par S&P pour répondre aux exigences de la RE2020. Sa philosophie se résume dans son slogan : Concevez, dessinez, c’est dimensionné !
L’interface permet aux utilisateurs — installateurs, distributeurs, constructeurs de maisons individuelles et bureaux d’études — de réaliser le dimensionnement de leurs installations de manière intuitive. À partir d’un simple plan du logement, l’utilisateur dessine son réseau de conduits et PerformAir effectue automatiquement les calculs en respectant scrupuleusement les règles techniques en vigueur : DTU 68.3, CPT 3828 et Avis Techniques actualisés.
Données d’entrée : l’application demande la configuration du logement (nombre de pièces humides, surfaces, longueurs de conduits) et permet de concevoir le tracé du réseau sur le plan.
Calcul automatique : PerformAir sélectionne le groupe de ventilation adapté et vérifie la conformité aux trois points de dimensionnement RE2020 (minimal, intermédiaire, maximal), en calculant les pertes de charge totales du système.
Résultats et validation : l’application génère la liste complète du matériel nécessaire et produit directement la note de dimensionnement réglementaire à remettre au contrôleur RE2020.
Nouvelles fonctionnalités 2025 : liste de course et groupes secondaires
La mise à jour 2025 de PerformAir introduit des fonctionnalités qui optimisent le flux de travail des professionnels.
Fonction « liste de course » : cette nouvelle fonctionnalité permet de générer automatiquement un devis détaillé comprenant toutes les références de produits nécessaires à l’installation : groupe d’extraction, gaines, bouches, entrées d’air, raccords et accessoires de rejet. Le document inclut les prix unitaires et totaux, facilitant considérablement l’élaboration des devis.
Gestion des groupes secondaires : la mise à jour intègre la possibilité de configurer des projets avec des groupes de ventilation secondaires, utile pour les logements de grande surface ou les configurations atypiques nécessitant un second extracteur pour des zones éloignées du groupe principal.
Cas pratiques d’optimisation : la nouvelle version inclut des exemples de projets types avec groupes secondaires, permettant aux utilisateurs de se familiariser avec ces configurations avancées grâce au partage d’expérience intégré à la plateforme.
Génération de la note de dimensionnement réglementaire
La note de dimensionnement réglementaire constitue un document obligatoire pour la réception des installations VMC sous la RE2020. Le protocole Promevent RE2020 exige que cette note soit présentée au contrôleur lors de la réception.
Le document généré par PerformAir comprend les éléments essentiels suivants :
- Identification du projet : adresse, maître d’ouvrage, installateur et date du dimensionnement.
- Caractérisation du système : référence du groupe (par exemple, OCTEO HYGRO ECOWATT HP 2+), numéro d’Avis Technique (14.5/17-2284_V6) et classe énergétique.
- Résultats de calcul : débits aux bouches en régime minimal, intermédiaire et maximal ; pertes de charge totales ; pression disponible/pression requise à chaque point de dimensionnement.
- Schéma de l’installation : plan avec implantation du groupe, tracé des conduits, positions des bouches et des entrées d’air.
- Liste du matériel : inventaire complet avec les références exactes de tous les composants.
Les contrôleurs RE2020 vérifient cette documentation conjointement aux mesures sur site. Pour les systèmes hygroréglables, des mesures de pressions aux bouches confirment le respect des seuils réglementaires. La note de dimensionnement de PerformAir facilite cette vérification en fournissant les valeurs de référence calculées.
FAQ
L’utilisation d’un outil de dimensionnement spécifique est-elle obligatoire pour la RE2020 ?
La RE2020 exige que le dimensionnement de la VMC soit réalisé conformément aux règles techniques du DTU 68.3 et des Avis Techniques, mais n’impose pas d’outil particulier. Toutefois, des applications comme PerformAir garantissent la conformité du calcul et génèrent automatiquement la note de dimensionnement exigée pour la réception, simplifiant considérablement le processus de validation.
Que se passe-t-il si le contrôleur détecte une non-conformité lors de la réception ?
Les non-conformités identifiées lors du contrôle Promevent doivent faire l’objet de corrections avant la validation définitive. En général, les écarts concernent des pertes de charge excessives, des débits insuffisants ou des erreurs d’implantation. PerformAir permet de simuler rapidement les modifications nécessaires et de régénérer la documentation mise à jour.
Les nouveaux Avis Techniques 2025 concernent-ils les installations existantes ?
Les nouveaux AT 2025 s’appliquent aux projets de construction neuve. Les installations existantes ne nécessitent pas de mise à jour, sauf en cas de rénovation importante. Cependant, nous recommandons aux professionnels de se familiariser avec les nouvelles courbes de performance pour leurs futures prescriptions.
Besoin d’aide pour maîtriser le dimensionnement conforme RE2020 ? Nos experts techniques sont disponibles pour vous accompagner dans le développement de votre projet.
