EasyDuct es un programa desarrollado por CYPE Ingenieros S.A. para S&P SISTEMAS DE VENTILACIÓN S.L.U., integrado dentro del porfolio de productos EasyVent, que se pone a disposición de los usuarios para realizar el diseño de conductos para instalaciones de ventilación.EasyDuct está especialmente concebido para guiar al usuario en el dimensionamiento de conductos de ventilación, obtener la pérdida de carga de la instalación y conectar con el portal de selección de S&P para la obtención del producto más adecuado.
![](https://www.solerpalau.com/es-es/blog/wp-content/uploads/2022/06/Diseño-y-cálculo-de-sistemas-de-ventilación.jpg)
Tabla de contenidos
El cálculo de las instalaciones se realiza mediante el diseño de los planos de planta (2D), pero también muestra la instalación y geometría en 3D para facilitar al usuario la visión de la instalación. Además de realizar el dimensionamiento de la instalación y seleccionar el producto (ventiladores o recuperadores de calor), también permite generar los diferentes documentos de proyecto, como por ejemplo: planos en 2D, lista de materiales o tabla con los cálculos realizados.
Herramientas de diseño
Easyduct cuenta con una serie de herramientas para diseñar los diferentes componentes de los conductos de ventilación. Entre las principales tenemos: ducto tramo recto (vertical y horizontal), invertir flujo de aire, rejilla de ventilación, rejilla a la intemperie, pérdida de carga, ventilador, entre otras.
Estas herramientas serán esenciales para diseñar un primer bosquejo de la distribución de nuestra red de conductos, ubicación de rejillas y ventilador. En la figura 1, se muestra una red de conducto de inyección (color azul) y una segunda red de conducto para la extracción (color verde).

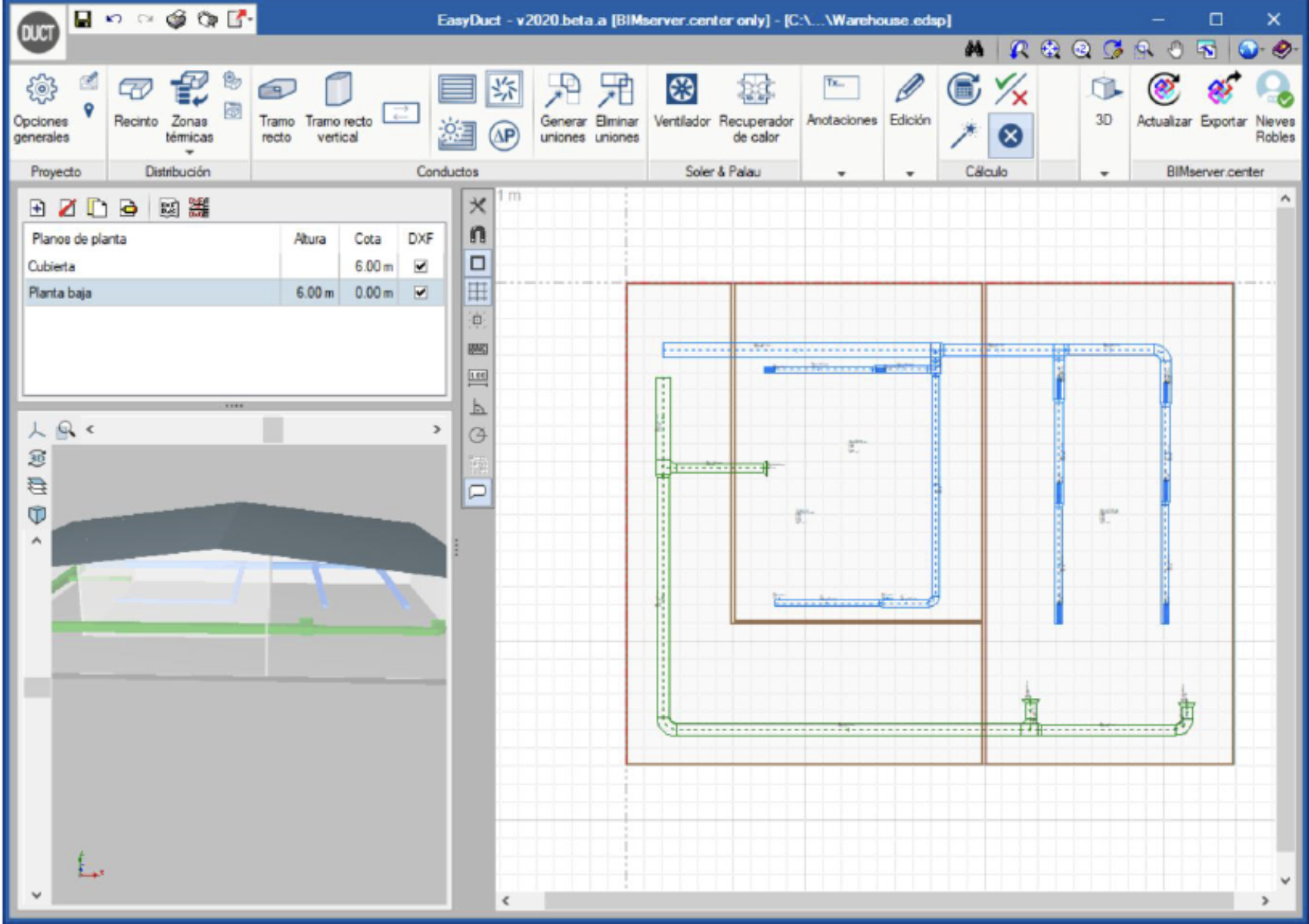

Figura 1. Ejemplo de diseño
Este software cuenta con una opción llamada “opciones generales”. En esta opción el usuario podrá guardar todos los parámetros definidos en un archivo que posteriormente se podrá importar o fijar para que siempre que cargue cuando se abra el programa.

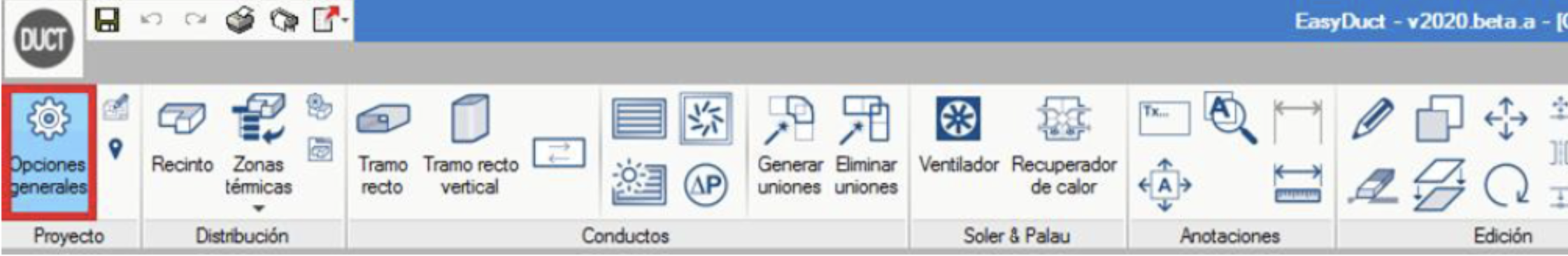

Figura 2. Ubicación del botón de «Opciones generales»
Cálculos y dimensionamientos
Easyduct presenta una serie de opciones para dimensionar, verificar y mostrar los cálculos que se obtienen en las diferentes redes de conductos. En caso que el usuario lo desee, se puede dimensionar la instalación conforme a unos parámetros definidos por el usuario en el menú de opciones generales. Las herramientas de cálculo están distribuidas en la cinta tal y como muestra la Figura 3.

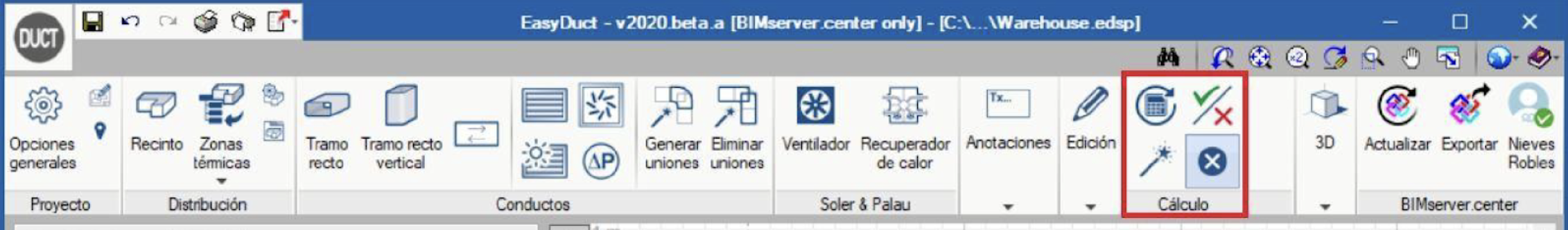

Figura 3. Herramientas de dimensionamiento y cálculo de conductos
- Actualizar resultados: actualiza los resultados del programa a nivel de cálculo, dejando intacta las dimensiones de los equipos y elementos.
- Dimensionar: actualiza el cálculo de todos los elementos y además dimensiona, es decir, selecciona el tamaño necesario del equipo (los diámetros de las tuberías, dimensiones de conductos, número de elementos necesarios en el radiador, modelo de multisplit).
- Mostrar/ocultar resultados: muestra u oculta los símbolos de advertencia de todos aquellos elementos que han quedado fuera de rango.
- Consultar resultados: una vez pulsado este botón al presionar sobre cualquier elemento del sistema aparecerá directamente la justificación de cálculo.
Conductos y equipos de ventilación
Dimensionamiento de redes de conductos
Para el dimensionamiento de redes de conductos se deben definir tanto los conductos (impulsión o extracción), así como los elementos correspondientes. Dichos elementos se pueden dividir en:
- Elementos de difusión. El caudal de la red viene determinado por las rejillas que son insertadas en la red. El usuario debe definir el caudal de ventilación que le corresponda a cada rejilla ubicada en el plano. Si el caudal definido por el usuario es superior o inferior al admitido por la rejilla el programa realiza los cálculos, pero muestra un símbolo de advertencia en el plano.
- Pérdida de carga adicional. Si se prevé el uso de algún elemento que añada una cierta pérdida de carga a la instalación, EasyDuct permite añadir este elemento de manera ficticia.
- Generación de uniones. El procedimiento habitual es, una vez dimensionada la red, generar automáticamente las uniones.
Una vez creados todos los elementos que compondrán la red de conductos, se procederá al dimensionamiento de la red. Al pulsar el botón “Dimensionar” ubicado en el bloque de cálculo (ver Figura 3), se realiza el arrastre de caudales por la red, se escoge las dimensiones de cada uno de los tramos y se le asigna una referencia, se ordena el listado de conductos poniendo en primer lugar el camino crítico en cuanto a pérdida de presión.
Introducción de equipos de ventilación
Contando con la red de conductos lista, se seleccionan los productos de ventilación a partir del caudal y presión requerida que calcula EasyDuct. Para esto, el software se vinculará mediante el icono Easyvent a nuestro selector de equipos online, donde exportará los datos de caudal y presión que fueron obtenidas en la red del conducto donde se seleccionará el ventilador. Posteriormente, se agregará el ventilador al proyecto y ubicaremos el ventilador en el conducto. Si ya se ha seleccionado el conducto en los pasos previos el ventilador se ubicará automáticamente en la posición definida.
Una vez terminado el diseño, podemos generar una serie de documentos técnicos que ayuden a justificar el proyecto, tales como:
- Listado de conductos. Al generar el listado de conductos, se observa que en primer lugar aparecen los tramos ordenados del camino crítico. A cada tramo se le ha asignado una referencia, la cual puede ser mostrada en el plano para su identificación. Cada red aparece en una tabla diferente diferenciada mediante una cabecera. Para identificar las redes con mayor facilidad es aconsejable dotar a cada tramo de un nombre y bloquearlo con el candado.
- Medición de conductos y cuadro de materiales. Para realizar la medición de redes de conductos, se distingue entre la medición de los rectangulares y circulares. En el caso de los conductos rectangulares, se ha seguido el procedimiento descrito en la norma “UNE100716”.
- Medición y cuantificación de la superficie exterior de los conductos de aire de chapa metálica de sección rectangular”, en donde se detalla un método para realizar la medición total de tramos rectos y piezas. El resultado será un monto total de superficie de material. En el caso de los conductos circulares, el resultado será una cantidad en metros separada por distintos diámetros, y un listado de piezas de unión estandarizadas.
- Planos, EasyDuct permite guardar o imprimir los planos en distintos formatos. En los planos se muestran las plantillas y la instalación realizada junto con las etiquetas de cada tramo.
Easyduct, demuestra ser un software muy completo y con herramientas variadas que nos facilitaran el cálculo y dimensionamiento de conductos, apoyándose con el selector de equipos Easyvent logran un complemento idóneo para los diseños de ductos y ventilación. Nos brinda una serie de documentos técnicos para poder justificar la propuesta de diseño, junto con la elaboración de los planos y la red de conductos diseñados.
Si deseas más información, puedes consultar este vídeo.
