Los sistemas de presión diferencial permiten mejorar el nivel de seguridad contra incendios en los edificios, manteniendo condiciones soportables en los espacios protegidos, por ejemplo, vías de escape, vías de acceso de bomberos, vestíbulos, escaleras y otras áreas que deban mantenerse libres de humo. La presurización de escaleras es una medida preventiva que aumenta la seguridad de los edificios frente a los efectos que podría ocasionar un incendio, garantizando la salida segura de los ocupantes del edificio en caso de siniestros, esta requiere de un cálculo especializado basado en normativas existentes.
Tabla de contenidos
¿Qué es EASYCALC?
Es una herramienta desarrollada por Soler y Palau, pensada en facilitar el análisis de los sistemas de presurización de escaleras, permite al diseñador el cálculo de caudal para este tipo de sistemas. Está sustentada en la norma europea UNE-EN 12101-3:2016. Es importante conocer a fondo la norma para así poder interpretar los resultados que da el software, y que el diseño cumpla con las condiciones de seguridad, todo con el fin de proteger la vida de las personas cuando se presenta una situación de emergencia.
¿Qué información se requiere para realizar un cálculo en EASYCALC?

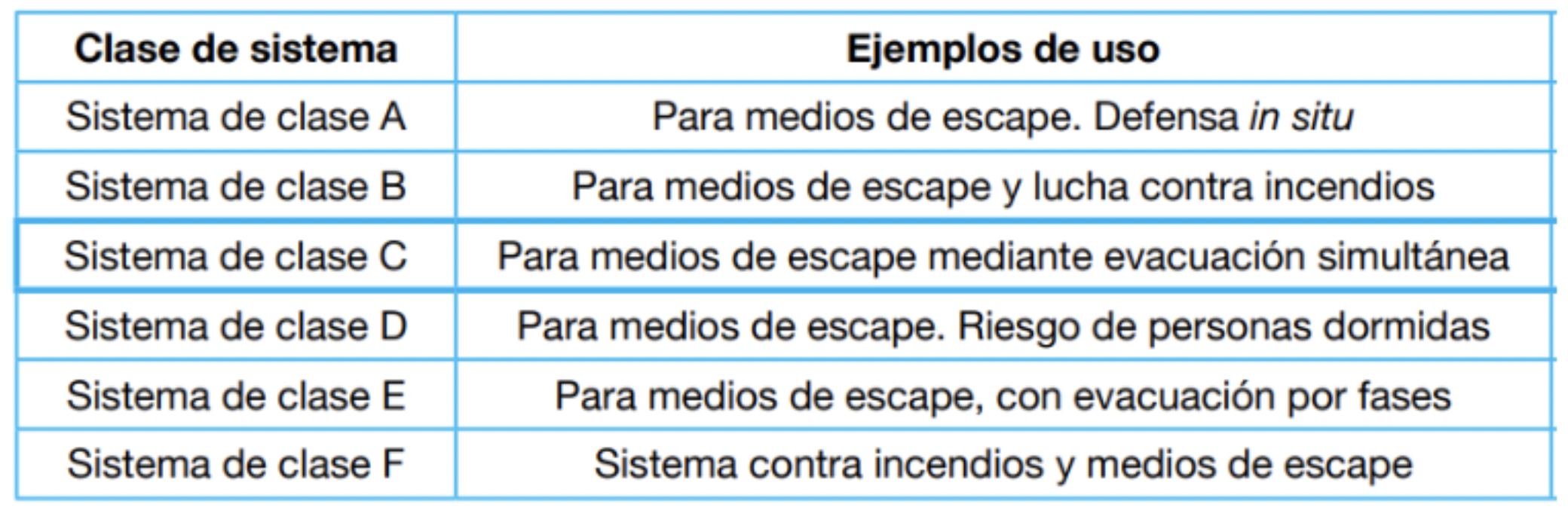

Lo primero y una de las cosas más importantes para iniciar un cálculo de presurización de escaleras es conocer muy bien el tipo de edificación y su uso a fin de determinar el tipo de sistema a aplicar. Según la UNE-EN 12101-3:2016 existen diferentes clases de sistemas de presión diferencial en los edificios según su uso:
En el software EasyCalc están disponibles para el cálculo las clases A, B, C y D, las cuales son las más aplicadas en la industria. Para cada una de estas clases se tiene las siguientes definiciones:
Sistema de clase A: Para medios de escape y defensa in situ
El control del fuego es suficiente como para que los ocupantes del edificio permanezcan dentro de él de forma segura.
Así, para el diseño del sistema de presurización de escaleras se asume que el edificio no será evacuado, salvo que sea extremadamente necesario.
Sistema de clase B: Para medios de escape y luchas contra incendios
Este sistema se utiliza para minimizar las posibilidades de contaminación grave por humo, durante las operaciones de los medios para evacuación de personas, y de los servicios de extinción.
Sistema de clase C: Para medios de escape mediante evacuación simultánea
Este sistema es para aquellos edificios en los que el concepto de seguridad se basa en el supuesto de que todos los ocupantes sean evacuados simultáneamente por piso. Asimismo, se supone que los ocupantes conocen el entorno en que se mueven, disminuyendo el tiempo de permanencia en el edificio.
Sistema de clase D: Para medios de escape y riesgo de personas dormidas
Estos sistemas están diseñados para edificios en los que pueda haber gente durmiendo, como pasa en los hoteles.
En este caso, uno de los supuestos es que las personas que deben ser evacuadas no conocen el edificio, puesto que a pesar que en los hoteles haya mapas de evacuación, no todas las personas lo interpretan bien, por lo que necesitan ayuda para llegar a la salida y el tiempo de evacuación tardará un poco más.
De la misma manera, es importante conocer la arquitectura del lugar, ya sea con planos o en una visita previa al lugar. Es necesario saber si la escalera tiene vestíbulo o no, el tipo de puertas y sus áreas de paso, entre otras cosas. Como ejemplo en la imagen (a) se observa una escalera con vestíbulo y en la imagen (b) una escalera sin vestíbulo. Aunque la escalera cuente con las mismas dimensiones tendrán diferentes análisis y resultados.
¿Qué resultados se obtienen después del análisis?
Una vez se ha llenado toda la información requerida por el software, este arroja unos resultados basados en diferentes criterios que analiza de forma adecuada, los criterios que se evalúan son:
Criterio de diferencial de presión, cuando todas las puertas de la vía de evacuación están cerradas es necesario mantener una presurización entre las áreas protegidas y las áreas afectadas por el incendio de 50 Pa. En los sistemas C y D, hay un diferencial de presión adicional en el cual se debe garantizar una presurización de 10 Pa cuando la puerta de salida al exterior esté abierta.
Criterio de flujo de aire, cuando se produce la apertura de una puerta donde está el incendio, el sistema deberá suministrar un caudal de aire a través de ésta puerta, el cual debe impedir la entrada de humo en las vías de evacuación de 0,75 m/s para la salida de las personas y 2 m/s cuando los bomberos intervienen y tienen que dejar más de una puerta abierta por el manejo de las mangueras para la extinción del incendio.
Con estos criterios el EasyCalc suministra los caudales requeridos para cada uno de ellos, el ventilador seleccionado debe tener la capacidad de manejarlos sin problema.
El EasyCalc es un software de gran ayuda para el cálculo de la presurización de escaleras, sin embargo, se deben tener en cuenta para el diseño del sistema todas las consideraciones de la norma UNE-EN 12101-3:2016, además de conocer a la perfección la edificación, de esta manera el software será una herramienta efectiva.
