La metodología BIM (Building Information Modeling) permite conocer mediante un modelo 3D la posición, geometría y propiedades de cada elemento en un proyecto constructivo, incluyendo los sistemas de control de humo. Este sistema permite mejorar sustancialmente la coordinación entre los diferentes equipos involucrados en el diseño y construcción, optimizando el flujo de trabajo y asegurando la conformidad normativa.
Tabla de contenidos
En este artículo profundizamos en la integración de sistemas de control de humo en proyectos BIM y sus principales puntos fuertes, como el flujo de trabajo, la coordinación de especialidades, la detección de conflictos, etc.
¿Por qué integrar los sistemas de ventilación de incendios en BIM?
El Building Information Modeling (BIM) es una metodología basada en modelado 3D usada en la planificación, construcción y puesta en funcionamiento de edificios. Permite que todas las partes interesadas en el proceso constructivo (ingenieros, arquitectos, fabricantes de materiales, incluso propietarios) puedan gestionar y compartir información del edificio a nivel virtual.
Esto permite que todos los profesionales involucrados puedan trabajar de forma conjunta sobre el modelo digital del proyecto, donde se pueden incorporar todas las características físicas y funcionales de los diferentes elementos y sistemas. Esto incluye información sobre materiales, sistemas eléctricos, mecánicos, y por supuesto también los sistemas de ventilación.
Beneficios de BIM en la planificación de sistemas de control de humos.
El uso de BIM en la planificación de sistemas de ventilación y control de humo ofrece múltiples beneficios.
El primero de ellos, como hemos dicho, es la mejor coordinación de especialidades profesionales que permiten lograr una integración más armoniosa de los sistemas, incluyendo los sistemas de control de humos.
Pero este beneficio no es el único. El BIM permite la detección de conflictos en la ventilación de forma temprana, lo que permite identificarlos y resolverlos en fase de diseño. También ayuda a lograr una mejor optimización del espacio, al permitir una ubicación más precisa de conductos, compuertas y otros componentes.
Por último, y no menos importante a nivel técnico, el BIM facilita la gestión de la documentación técnica ya que genera automáticamente planos, listas de materiales y otros documentos necesarios no solo para la instalación, sino también para el mantenimiento de los sistemas creados en el modelo.
Flujo de trabajo recomendado para integrar instalaciones en BIM
Para lograr una implementación efectiva de los sistemas de control de humo en BIM se recomienda seguir un flujo de trabajo estructurado, como suele hacerse en este tipo de procesos digitales. De forma general, podríamos definir estas fases:
Fase de diseño conceptual
En esta etapa, se definen los requisitos de seguridad contra incendios y se seleccionan los sistemas adecuados (presurización, extracción de humos, dilución, etc.).
Fase de modelado

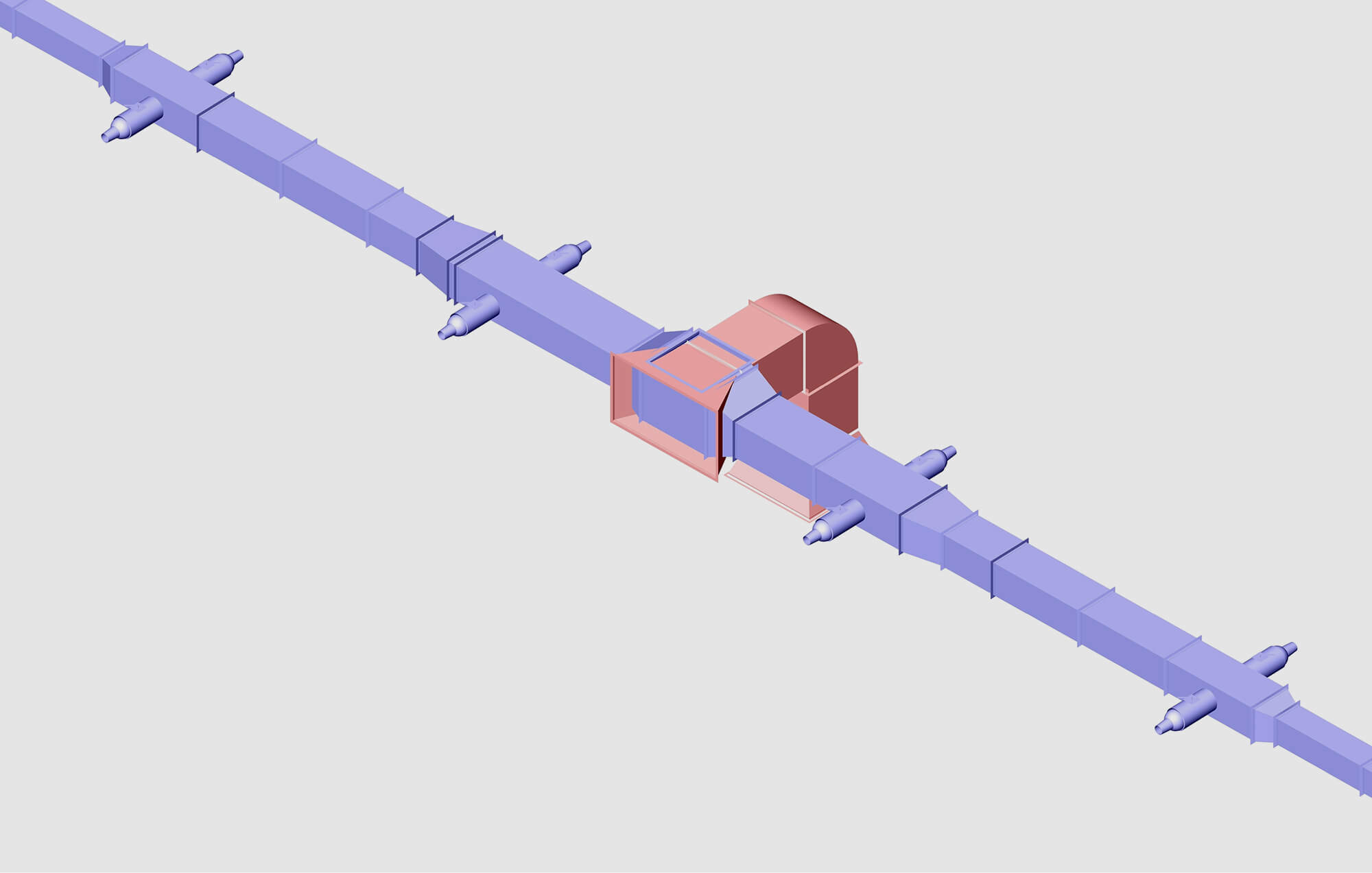

Se incorporan al modelo BIM los elementos del sistema de control de humo, como conductos, compuertas, ventiladores y sensores. Es crucial utilizar objetos BIM con propiedades paramétricas que reflejen las especificaciones técnicas reales.
Coordinación con otras disciplinas
Se realiza una coordinación con las especialidades de arquitectura, estructura y MEP (Mechanical, Electrical & Plumbing) para asegurar que los sistemas de control de humo no entren en conflicto con otros componentes del edificio.
BIM y coordinación técnica entre especialidades: detección de conflictos
La coordinación efectiva es clave para el éxito de cualquier proyecto, y este es uno de los grandes puntos fuertes de BIM. Las herramientas de detección de interferencias, como Navisworks, Revit y otros software BIM, permiten identificar y resolver conflictos entre los sistemas de ventilación y otras instalaciones.
Además, y como en cualquier otro proyecto, es recomendable realizar reuniones periódicas de coordinación para revisar y validar los modelos, asegurando que todos los elementos estén correctamente integrados.
Documentación técnica en BIM y validación del sistema
Como decíamos, BIM facilita la generación de documentación técnica precisa y actualizada dentro del proyecto. Entre la documentación que genera se incluye:
- Planos y esquemas: que se generan automáticamente a partir del modelo, reflejando cualquier cambio realizado.
- Listas de materiales: incluyendo todos los componentes necesarios para la instalación del sistema de control de humo.
- Simulaciones y análisis: BIM también permite realizar simulaciones CFD (Computational Fluid Dynamics) para validar el diseño y asegurar el cumplimiento de las normativas.
- Exportación IFC: una vez creado el modelo, puede exportarse en formato IFC (Industry Foundation Classes) para facilitar la interoperabilidad con otras plataformas y herramientas.

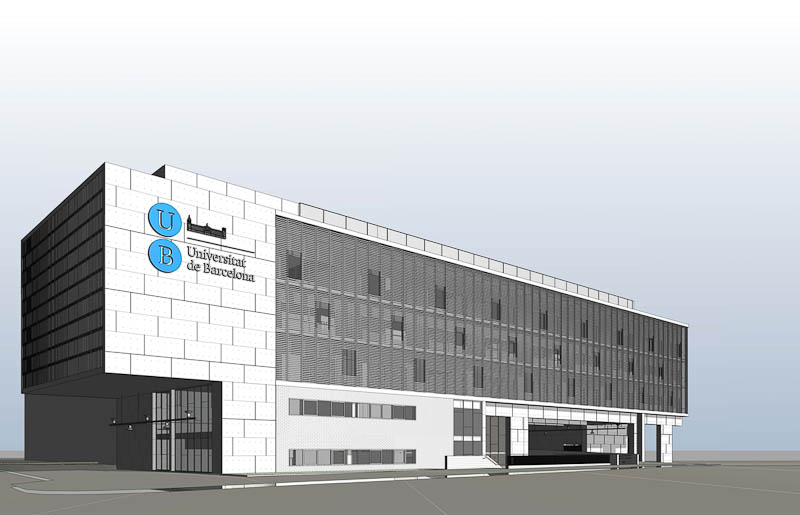

Caso práctico: integración BIM en el Aulario de Bellvitge
Un ejemplo representativo de cómo integrar eficazmente los sistemas de ventilación y control de humo en un entorno BIM es el Aulario de Ciencias de la Salud de Bellvitge (Universitat de Barcelona), proyecto en el que Soler & Palau participó de forma activa desde las primeras fases de diseño.
El edificio, con una superficie de más de 7.000 m² que incluye, entre otros, tres salas de informática, 14 salas de trabajo, 10 laboratorios de prácticas y 16 aulas, presentaba un reto importante en términos de coordinación técnica: debía alojar múltiples instalaciones (ventilación, climatización, PCI, eléctrica, etc.) en espacios limitados y con altos requerimientos de accesibilidad, seguridad y eficiencia energética.
Gracias al uso de metodología BIM, fue posible integrar todos los sistemas, coordinando el trabajo entre todos los actores (arquitectos, cliente, etc.). Este control facilitó que no hubiera conflictos entre los diferentes sistemas, previniendo la aparición de problemas durante la ejecución, y además permitió obtener listados pormenorizados de todos los elementos presentes en el modelo, como puertas, ventanas y otros equipamientos.
Soler & Palau: soluciones avanzadas en entornos BIM
Desde Soler & Palau ofrecemos soluciones avanzadas para la integración BIM de sistemas de ventilación en incendios, incluyendo:
- Catálogo de objetos BIM: disponibles en formatos Revit y otros, para facilitar su incorporación al modelo virtual.
- Asesoramiento técnico: nuestro equipo de expertos brinda soporte en el diseño y dimensionamiento de los sistemas desde las etapas iniciales del proyecto.
- Soluciones certificadas: todos los productos de S&P cumplen con las normativas vigentes y cuentan con soporte documental completo.
- Experiencia en coordinación: gracias a nuestra amplia trayectoria en la integración de sistemas de control de humo con múltiples disciplinas y agentes involucrados.
La integración de sistemas de ventilación y control de humo en proyectos BIM es esencial para garantizar la seguridad contra incendios y optimizar el diseño y construcción de edificaciones. Si quieres contar con el respaldo de nuestros expertos para asegurar soluciones de calidad y conformes con las normativas, no dudes en ponerte en contacto con nosotros.
