Sistemas modulares de ventilación: ¿cómo optimizar el espacio en edificios altos?

Publicado por S&P          agosto 21, 2024          Lectura: 6 min.

Los sistemas modulares de ventilación se han convertido en el aliado perfecto a la hora de diseñar y construir edificios de gran altura. Su flexibilidad y adaptabilidad, así como su eficiencia energética o su bajo impacto en cuestiones acústicas, permiten que se pueda optimizar los espacios, reducir costes de construcción y operación, y mejorar la calidad del aire interior, entre otras muchas ventajas.

Lectura: 6 min.

En este artículo, repasaremos qué son los sistemas modulares de ventilación, cómo funcionan, qué ventajas ofrecen o qué tecnologías incorporan. También veremos cómo estos sistemas pueden ayudar a optimizar el espacio en edificios de gran altura.

¿Qué son los sistemas modulares de ventilación?

Entre las muchas opciones disponibles en el mercado, los sistemas modulares de ventilación se caracterizan por ser soluciones de climatización y ventilación que se componen de unidades modulares individuales. Estas pueden ser ensambladas y configuradas de diversas maneras para adaptarse a las necesidades específicas de un espacio.

Aunque se puede instalar en cualquier tipo de edificación, son particularmente útiles en edificios residenciales altos, donde el espacio es limitado y la flexibilidad es clave, así como espacios de oficina, edificios públicos o industriales. Estas unidades pueden estar integradas en el diseño del edificio desde el inicio, permitiendo un uso más eficiente del espacio disponible.

En lugar de instalar un único y gran sistema de ventilación, los sistemas modulares permiten realizar una distribución más equitativa y eficiente de la ventilación en todo el edificio. Esto se traduce en un mejor control del clima interior y un aumento de la calidad del aire en todas las áreas, así como en un punto determinante a la hora de construir Edificios de Consumo Casi Nulo (EECN).

¿Cómo funcionan los sistemas modulares de ventilación?

Los sistemas modulares de ventilación funcionan a través de unidades individuales que se instalan en cada espacio o zona del edificio. La combinación de diferentes tipos de módulos, como unidades de entrada de aire, de tratamientos de filtrado, de enfriamiento, calefacción y humedad, o de distribución y extracción, permite una personalización completa del sistema para adaptarse a las necesidades específicas de cada espacio.

Cada módulo se puede controlar de manera individual, lo que permite llevar a cabo un ajuste preciso de las condiciones ambientales en cada área del edificio. También emplean sensores que posibilitan la monitorización de la calidad del aire, la temperatura y la humedad, ajustando automáticamente los parámetros del sistema para mantener siempre unas condiciones óptimas, que ofrezcan el caudal de renovación de aire necesario en cada momento y en cada zona.

Asimismo, los sistemas modulares de ventilación pueden integrarse con sistemas de gestión de edificios para una supervisión y control centralizados. Es decir, aunque cada unidad funcione de manera autónoma, también pueden ser gestionadas y monitorizadas de forma centralizada, lo que permite conseguir un manejo más eficiente del sistema en su conjunto y una optimización de la energía.

Ventajas de los sistemas modulares de ventilación

Los sistemas modulares de ventilación son la solución idónea para las aplicaciones de climatización necesarias en edificios de diferentes tamaños, dada su adaptación y versatilidad. Estas son sus principales ventajas:

  • Flexibilidad y versatilidad: al tratarse de sistemas modulares, se pueden añadir o retirar módulos fácilmente según las necesidades del edificio. Además, permiten ajustes de configuración sin grandes obras o remodelaciones. Esto los convierte en soluciones muy versátiles.
  • Fácil instalación: en comparación con sistemas de ventilación en edificios más tradicionales, su instalación es generalmente más rápida y sencilla. El mantenimiento también se simplifica, ya que las unidades individuales pueden ser reparadas o reemplazadas sin afectar al resto del sistema.
  • Eficiencia energética: los sistemas modulares suelen estar diseñados para ser energéticamente eficientes, ya que utilizan tecnologías avanzadas para reducir el consumo de energía. Pueden incluir características como la recuperación de calor, el control de flujo de aire y la automatización para optimizar el rendimiento energético.
  • Personalización: se pueden fabricar unidades a medida para adaptarse a las necesidades específicas de cada edificio o espacio. Esto permite una mayor flexibilidad en términos de diseño y funcionalidad. Además, pueden incorporar la última tecnología en filtrado y control del aire para garantizar un ambiente saludable.
  • Nivel acústico: los sistemas modulares de ventilación están diseñados para generar un nivel de ruido mínimo, lo que contribuye a conseguir un entorno más cómodo y tranquilo. Esto es especialmente relevante en edificios de gran altura, donde el ruido puede suponer un problema importante.

Tecnologías en sistemas modulares de ventilación

Los sistemas modulares de ventilación incorporan diversas tecnologías avanzadas que mejoran la eficiencia, el control y la adaptabilidad. A continuación, se presentan algunos ejemplos destacados de estas tecnologías:

  • Unidades de Tratamiento de Aire (UTA): equipos que combinan diferentes funciones de tratamiento del aire, como filtración, calefacción, refrigeración y humidificación. Suelen incluir recuperadores de calor que extraen energía del aire de salida para precalentar o preenfriar el aire de entrada, mejorando así la eficiencia energética.
  • Sistemas de Volumen de Aire Variable (VAV): controlan la cantidad de aire que se suministra a diferentes zonas del edificio para optimizar el confort y la eficiencia energética. Integran sensores y actuadores que ajustan automáticamente el flujo de aire basado en la ocupación y las condiciones ambientales.
  • Sistemas de ventilación Controlada por Demanda (DCV): detectan los niveles de CO2 y otros contaminantes en el aire, mediante el ajuste del suministro de aire fresco en función de las necesidades reales de ventilación. Solo suministran la cantidad de aire necesaria, lo que reduce el consumo de energía y mejora la eficiencia operativa.
  • Intercambiadores de calor de placa: utilizan placas para transferir calor entre el aire de extracción y el aire de suministro sin mezclar los flujos de aire. También pueden ser rotatorios, que transfieren calor y, en algunos casos, humedad entre los flujos de aire entrante y saliente.
  • Sistemas de ductos inteligentes: diseñados para ocupar menos espacio y ser más flexibles en la instalación, permiten una mejor integración en espacios reducidos, optimizan la eficiencia energética y reducen el ruido. Todo ello para mejorar el confort de los ocupantes.

¿Cómo se optimiza el espacio en edificios altos?

En edificios altos, la optimización del espacio mediante sistemas modulares de ventilación se logra a través de varias estrategias clave basadas en el diseño de los módulos, su adecuación al espacio disponible y su versatilidad.

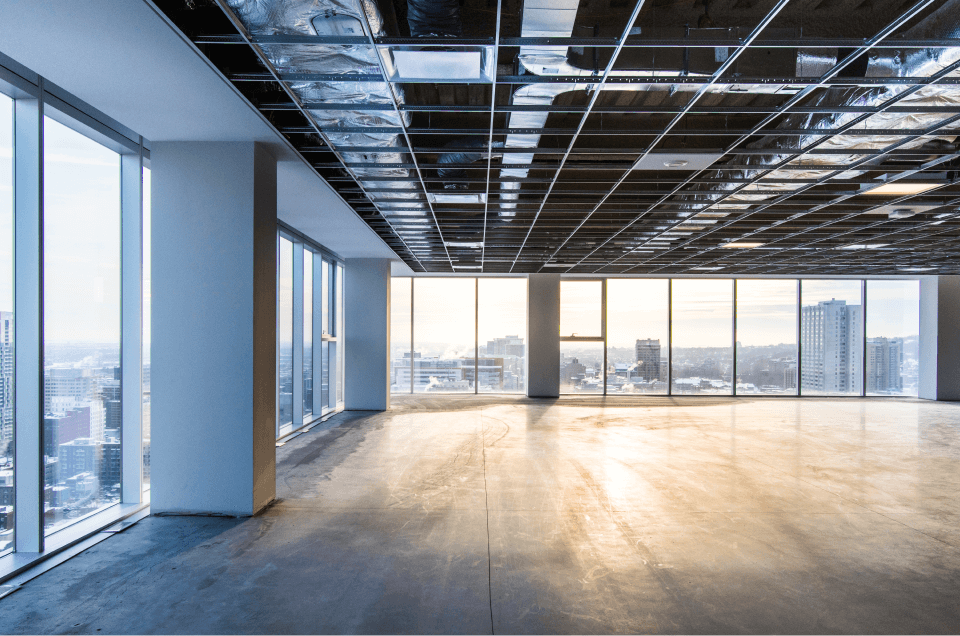

Optimizar espacio edificios altos - S&P

Según el diseño

El diseño de los sistemas modulares de ventilación se adapta a las características y necesidades del edificio.

  • Diseño compacto de módulos: los módulos de ventilación pueden ser diseñados para instalarse tanto en orientación vertical como horizontal, lo que permite su colocación en áreas reducidas y en diferentes configuraciones dentro del edificio.
  • Conductos más pequeños: los sistemas modulares permiten el uso de conductos más pequeños y eficientes que se integran mejor en la estructura del edificio.
  • Rutas de conductos flexibles: los conductos pueden ser diseñados para seguir rutas que minimicen el impacto en el espacio útil del edificio, para aprovechar huecos y espacios estructurales.
  • Minimización de las salas de máquinas: La reducción del tamaño y la cantidad de salas de máquinas necesarias para alojar los sistemas de ventilación permite destinar más espacio a las áreas útiles dentro del edificio.

Por adecuación al espacio disponible

Algunas de las formas en que estos sistemas contribuyen a una utilización eficiente del espacio son:

  • Integración en falsos techos y suelos elevados: muchos módulos pueden ser instalados en falsos techos o suelos elevados, para aprovechar espacios que, de otro modo, no serían utilizables.
  • Equipos en cuartos técnicos: los módulos principales de tratamiento de aire y otros equipos grandes pueden colocarse en cuartos técnicos centralizados que estén estratégicamente ubicados en varios pisos del edificio.
  • Distribución por plantas: En lugar de tener un solo sistema centralizado, los sistemas modulares pueden distribuirse por plantas, lo que reduce la necesidad de utilizar conductos largos y tener grandes espacios dedicados a la ventilación.
  • Aprovechamiento de espacios muertos: los módulos pueden instalarse en espacios muertos o áreas no aprovechables, como sótanos, techos y entrepisos, para no interferir con el diseño funcional del edificio.

Por su versatilidad

La personalización e integración de tecnologías punteras asegura la mejor eficiencia energética.

  • Compatibilidad con BMS: la integración con sistemas de gestión de edificios (BMS) permite un control centralizado y eficiente de todos los sistemas de climatización, para reducir la duplicación de equipos y optimizar el uso del espacio.
  • Soluciones a medida: los sistemas modulares pueden ser diseñados a medida para adaptarse a las necesidades específicas de cada edificio, para maximizar la eficiencia del espacio en función del diseño arquitectónico.

Los sistemas de ventilación modulares se han convertido en una solución ideal para edificios altos gracias a su versatilidad y adaptabilidad.

En Soler & Palau, desarrollamos soluciones de ventilación para que los profesionales de la arquitectura, la ingeniería y la construcción dispongan de los sistemas más eficientes, eficaces y adaptables. Si estás interesado en nuestras soluciones modulares, contacta con nosotros y resuelve tus dudas y preguntas.
