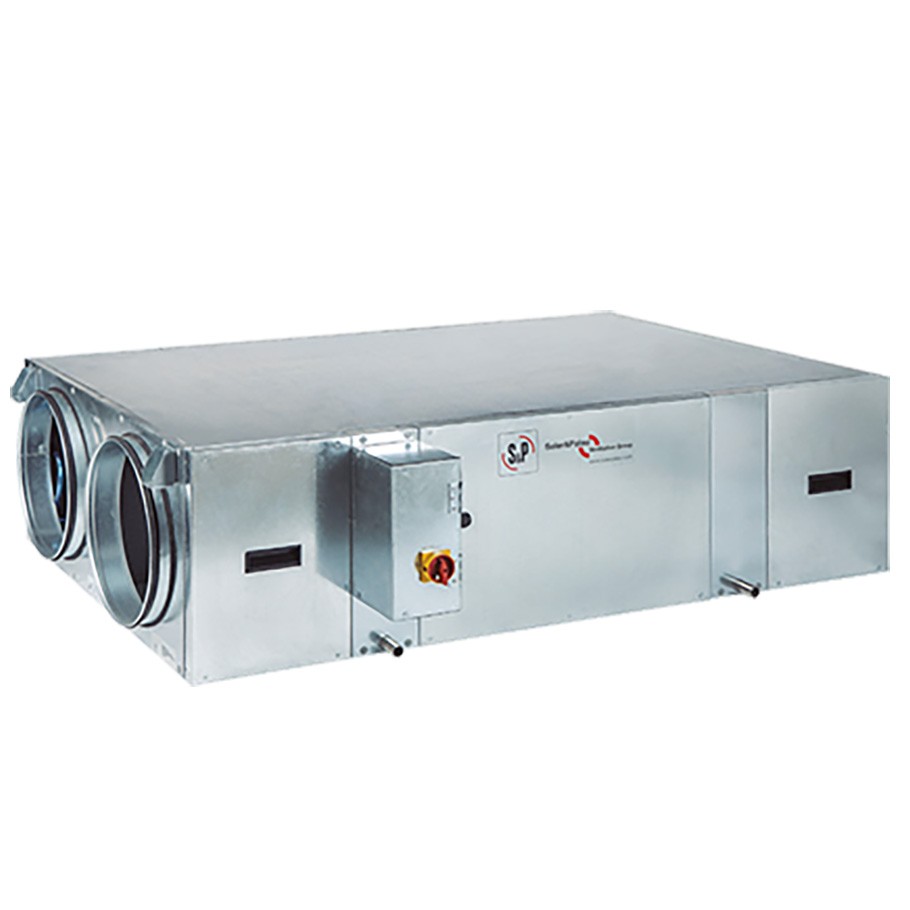

UNITÉS DE RÉCUPÉRATION DE CHALEUR HAUTE EFFICACITÉ
Série CAD-COMPACT

Unités de récupération de chaleur avec échangeur de chaleur à plaques en aluminium à contre-courant haute efficacité (jusqu'à 88 %) certifié par Eurovent, montées dans une enceinte double paroi en acier galvanisé avec isolation thermo-acoustique ignifuge interne (A1/M0) en laine minérale de 25 mm d'épaisseur pour les modèles 500 à 2500, et 30 mm pour les modèles 3200 et 4500.
Brides d'entrée et de sortie circulaires avec joints pour les modèles 500 à 1800, et brides rectangulaires pour les modèles 2500 à 4500. Disponible uniquement en version horizontale.
Température minimale de l'air extérieur -10ºC.
Pour des températures plus basses, il est nécessaire d'utiliser des batteries de préchauffage situées à l'aspiration de l'air extérieur.

ApplicationsRenouvellement d'air dans les locaux commerciaux, bureaux, hôtels, bâtiments publics, écoles.
La gamme CAD-COMPACT n'est pas disponible avec des batteries de post-chauffage supplémentaires intégrées à l'unité, bien qu'il soit possible de les ajouter en tant qu'accessoires.

VentilateursVentilateurs à prise directe avec pales d'impulseur inversées.
Moteurs EC monophasés avec protection électronique intégrée. IP44, Classe B.

Filtres-F7 : Filtres basse pression F7 (ePM1, 70 %) pour l'air soufflé.
- M5 : Filtres M5 (ePM10, 50 %) pour l'air extrait.
- Il est possible de monter un second filtre à l'intérieur du système (fourni en accessoire).

Contrôle
Les unités CAD-COMPACT peuvent être fournies avec 3 niveaux de fonctionnement de contrôle :
VERSION ECOWATT
VERSIONS BASIC et ADVANCED

Voir les caractéristiques détaillées des deux contrôles dans le tableau des fonctionnalités des versions Plug&Play.

Autres données
Alimentation électrique monophasée 230V 50-60Hz pour les modèles 500 à 3200, triphasée 400V 50-60Hz pour le modèle 4500.
Débit nominal d'air de 460 à 4 165 m³/h avec une pression disponible de 150 Pa.
Tous les modèles et versions incluent un by-pass interne.
