VENTILATORI ASSIALI - ACCOPPIAMENTO DIRETTO
EF

EF

61-EF
  • 61-EFbdp532
  • Stampa questa pagina
  • Scarica il catalogo della Serie in pdf

EF

Impiego
Sono particolarmente adatti per essere impiegati su canalizzazioni per impianti industriali di essicazione, condizionamento, aspirazione ed emissione d’aria (polverosa, umida o con fumi) ed altre applicazioni in genere dove necessita il trasporto di grandi volumi d’aria con basse e medie pressioni. Trovano il loro utilizzo nelle fonderie, cementerie, falegnamerie, essiccatoi, industrie chimiche, marmistiche ecc.
Temperatura d'esercizio
- 20°C + 40°C.

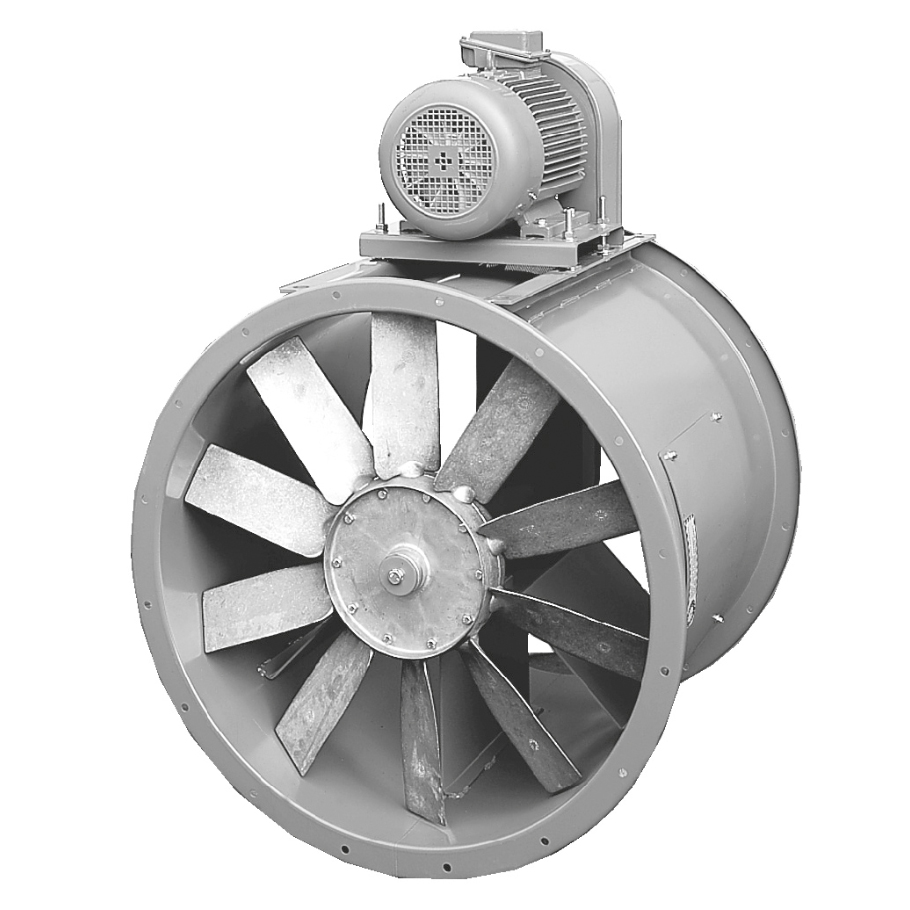

Descrizione costruttiva
Accoppiamento diretto. La cassa convogliatrice viene costruita in robusta lamiera di acciaio Fe 360 B con doppia flangia secondo norme DIN 24154 e con portello d'ispezione. La girante, pressofusa in lega di alluminio, con pale a profilo alare orientabili da fermo, è accuratamente equilibrata dinamicamente. La verniciatura dei particolari in lamiera viene effettuata mediante immersione in bagno elettroforetico e successiva cottura in forno (+180°C). Per le grandezze ≥ 1120 i ventilatori sono zincati a caldo di serie.
Motore
Il motore è trifase, 230/400V, 50 Hz, forma B3; (altre frequenze, tensioni, costruzioni a doppia velocità o antideflagrante verranno fornite su richiesta).
Flusso d'aria
Nella costruzione di serie é previsto il flusso d’aria dal motore alla girante (flusso “A”). Su richiesta é previsto anche il flusso opposto (flusso “B”).
