VENTILATORI ASSIALI - ACCOPPIAMENTO DIRETTO
EK

EK

61-EK
  • Stampa questa pagina
  • Scarica il catalogo della Serie in pdf

EK

Impiego
Sono particolarmente adatti per l’aspirazione dei fumi di saldatura, fumi di combustione, aria umida con fumane di vapori, polviscolo, ecc. Sono indicati per l’aspirazione e l’emissione di aria in locali civili ed industriali dove é di basilare importanza il mantenimento di un ambiente salutare.
Temperatura d'esercizio
- 20°C + 40°C.

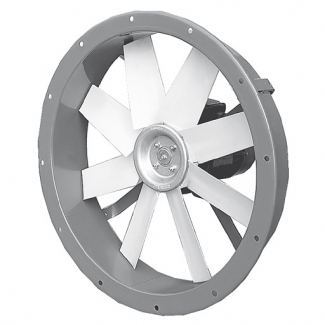

Descrizione costruttiva
Accoppiamento diretto. La cassa convogliatrice viene costruita in robusta lamiera di acciaio Fe 360 B con ampio boccaglio aspirante e flangia secondo norme DIN 24154. Il motore in forma B5 viene sostenuto dalla griglia antinfortunistica in acciaio zincato elettroliticamente. La girante, pressofusa in lega di alluminio, con pale a profilo alare orientabili da fermo, è accuratamente equilibrata dinamicamente. La verniciatura dei particolari in lamiera viene effettuata mediante immersione in bagno elettroforetico e successiva cottura in forno (+ 180°C).
Motore
Il motore è trifase, 230/400V, 50 Hz, forma B5 (altre frequenze, tensioni, costruzioni a doppia velocità o antideflagrante verranno fornite su richiesta).
Flusso d'aria
Nella costruzione di serie é previsto il flusso d’aria dal motore alla girante (flusso “A”). Su richiesta é previsto anche il flusso opposto (flusso “B”).
