EP
- Stampa questa pagina
- Scarica il catalogo della Serie in pdf
Impiego
Per l’aerazione degli ambienti dove è necessario asportare calore, fumi, aria viziata. É bene ricordare che per rendere efficace il lavoro di questi ventilatori in estrazione é necessario rimpiazzare l’aria estratta con una uguale portata d’aria introdotta in ambiente.
Temperatura d'esercizio
- 20°C + 40°C.

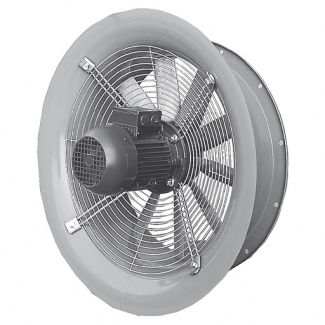

Descrizione costruttiva
Accoppiamento diretto. La cassa convogliatrice è formata da un anello d’acciaio Fe 360 B flangiato a norme DIN 24154. La girante con pale a profilo alare in polipropilene bloccata su mozzo in duralluminio pressofuso, é montata a sbalzo sull’estremità del motore. La verniciatura dei particolari in lamiera viene effettuata mediante immersione in bagno elettroforetico e successiva cottura in forno (+ 180°C).
Motore
Il motore è trifase, 230/400V, 50 Hz, forma B5. Su richiesta vengono forniti motori con altre caratteristiche.
Flusso d'aria
Da motore a girante.
Per l’aerazione degli ambienti dove è necessario asportare calore, fumi, aria viziata. É bene ricordare che per rendere efficace il lavoro di questi ventilatori in estrazione é necessario rimpiazzare l’aria estratta con una uguale portata d’aria introdotta in ambiente.
Temperatura d'esercizio
- 20°C + 40°C.
Descrizione costruttiva
Accoppiamento diretto. La cassa convogliatrice è formata da un anello d’acciaio Fe 360 B flangiato a norme DIN 24154. La girante con pale a profilo alare in polipropilene bloccata su mozzo in duralluminio pressofuso, é montata a sbalzo sull’estremità del motore. La verniciatura dei particolari in lamiera viene effettuata mediante immersione in bagno elettroforetico e successiva cottura in forno (+ 180°C).
Motore
Il motore è trifase, 230/400V, 50 Hz, forma B5. Su richiesta vengono forniti motori con altre caratteristiche.
Flusso d'aria
Da motore a girante.
