VENTILATORI ASSIALI - ACCOPPIAMENTO DIRETTO
EQ

EQ

61-EQ
  • Stampa questa pagina
  • Download the catalog series in pdf

EQ

Impiego
Per l’aerazione degli ambienti dove è necessario asportare calore, fumi, aria viziata. É bene ricordare che per rendere efficace il lavoro di questi ventilatori in estrazione é necessario rimpiazzare l’aria estratta con un uguale volume d’aria introdotta in ambiente.
Temperatura d'esercizio
- 20°C + 40°C.
Descrizione costruttiva

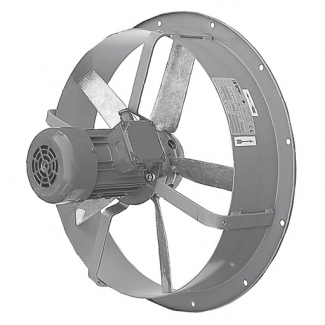

Accoppiamento diretto. La cassa convogliatrice è formata da un anello d’acciaio Fe 360 B flangiato a norme DIN 24154. La girante con 5 pale è pressofusa in lega di alluminio con pale a profilo alare orientabili da fermo. La verniciatura dei particolari in lamiera viene effettuata mediante immersione in bagno elettroforetico e successiva cottura in forno (+ 180°C).
Motore
Il motore è trifase, 230/400V, 50 Hz, forma B5 (altre frequenze, tensioni, costruzioni a doppia velocità o antideflagrante verranno fornite su richiesta).
Flusso d'aria
Nella costruzione di serie é previsto il flusso d’aria dal motore alla girante (flusso “A”). Su richiesta é previsto anche il flusso opposto (flusso “B”).
