VENTILATORI ASSIALI - ACCOPPIAMENTO DIRETTO
ES

ES

61-ES
  • Stampa questa pagina
  • Scarica il catalogo della Serie in pdf

ES

Impiego
La forma costruttiva di questi ventilatori dotati di ampio boccaglio in aspirazione consente di superare gli odierni problemi di rumorosità negli ambienti industriali di lavoro.
Vengono particolarmente usati per l’aspirazione di aria polverosa ed umida, fumane di vapori e di combustione (centrali termiche, fonderie, falegnamerie, cartiere, essiccatoi, industrie chimiche, ceramiche e marmistiche). Trovano impiego nelle applicazioni per radiatori, aerotermi, torri di raffreddamento e nella ventilazione per la dispersione del calore nei trasformatori.
Utilissimi durante la stagione estiva in locali in cui necessitano ricambi d’aria atti a conservare un ambiente arieggiato e salutare.
Temperatura d'esercizio
- 20°C + 40°C.

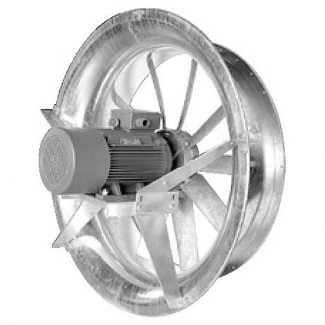

Descrizione costruttiva
Accoppiamento diretto. La cassa convogliatrice viene costruita in robusta lamiera di acciaio Fe 360 B con ampio boccaglio aspirante flangia secondo norme DIN 24154.
La girante, pressofusa in lega di alluminio, con pale a profilo alare orientabili da fermo, è accuratamente equilibrata dinamicamente. La verniciatura dei particolari in lamiera viene effettuata mediante immersione in bagno elettroforetico e successiva cottura in forno (+180°C). Per le grandezze ≥ 1120 i ventilatori sono zincati a caldo di serie.
Motore
Il motore è trifase, 230/400V, 50 Hz, forma B3 (altre frequenze, tensioni, costruzioni a doppia velocità o antideflagrante verranno fornite su richiesta).
Flusso d'aria
Nella costruzione di serie é previsto il flusso d’aria dal motore alla girante (flusso “A”). Su richiesta é previsto anche il flusso opposto (flusso “B”).
