VENTILATORI ASSIALI - ACCOPPIAMENTO DIRETTO
ET

ET

61-ET
  • Stampa questa pagina
  • Scarica il catalogo della Serie in pdf

ET

Descrizione costruttiva
Accoppiamento diretto. Vengono costruiti in due esecuzioni costruttive: A e B.

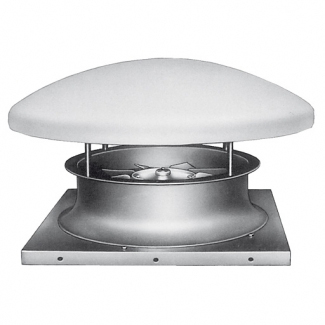

Esecuzione A
Rispecchia la costruzione tradizionale del torrino con base d’appoggio per facilitare l’installazione. La cassa convogliatrice presenta un’ampia stampatura che funge da boccaglio aspirante garantendo prestazioni, rendimento e rumorosità ottimali. Il ventilatore viene zincato a caldo e con il cupolino parapioggia in vetroresina, esclude continue e a volte difficoltose manutenzioni.
Esecuzione B
Realizzata come versione base, ha la cassa convogliatrice costruita con doppia flangia e rispetto all’esecuzione “A” è priva della base d’appoggio e della stampatura penalizzando così in parte le prestazioni del ventilatore.
É presente il cupolino, ma il ventilatore anziché essere zincato a caldo viene verniciato. Per entrambi le esecuzioni la girante con 5 pale è pressofusa in lega in alluminio con pale a profilo alare orientabili da fermo.
Motore
Il motore è trifase, 230/400V, 50 Hz, forma V6 (altre frequenze, tensioni,costruzioni a doppia velocità o antideflagrante verranno fornite su richiesta).
Caratteristiche
Le caratteristiche riportate in tabella sono valide per l’esecuzione “A”.
Per l’esecuzione “B” subiscono delle variazioni in percentuale come segue: CARATTERISTICHE -10%; ASSORBIMENTO +10%; RUMOROSITÀ + 3÷4 dB/A.
N.B.: Al fine di proteggere il materiale durante il trasporto, i cupolini in vetroresina verranno forniti smontati.
