DFM-N

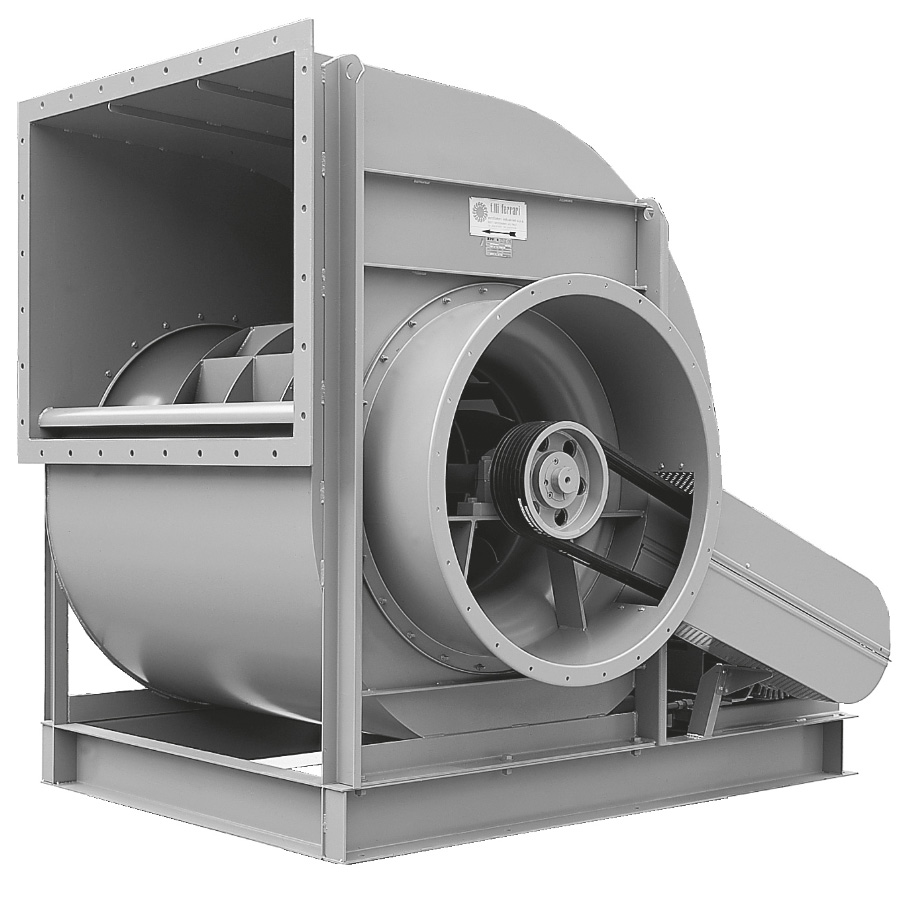

Ventilatore centrifugo a doppia aspirazione con accoppiamento a cinghie o a giunto flessibile. Prodotto in acciaio al carbonio protetto dalla corrosione tramite verniciatura per cataforesi con smalto poliuretanico bicomponente RAL 7045. Temperatura massima dell'aria 40°C (fino a 60°C con cuscinetti gioco C3).
Esecuzioni standard
-Esecuzione 6: Accoppiamento a cinghie. Girante calettata fra i supporti montati sui tronchetti aspiranti all'interno del circuito dell'aria. Albero nudo senza trasmissione e senza motore.
-Esecuzione 17: Accoppiamento a giunto. Girante calettata fra i supporti montati sui tronchetti aspiranti all'interno del circuito dell'aria. Supporto e motore montati su sedia fuori dal circuito dell'aria.
-Esecuzione 18: Accoppiamento a cinghie. Girante calettata fra i supporti montati sui tronchetti aspiranti all'interno del circuito dell'aria. Motore e ventilatore sostenuti da un telaio di fondazione.
-Esecuzione 19: Accoppiamento a cinghie. Girante calettata fra i supporti montati sui tronchetti aspiranti all'interno del circuito dell'aria. Motore sostenuto da una base fissata sulla cassa.
Motori
Motori standard da 2, 4, 6 poli ad alta efficienza con alimentazione trifase 230/400V 50Hz fino alla taglia 112 e 400/690V 50Hz per le taglie superiori. Grado di protezione IP55, classe F. La velocità del motore viene scelta in base al calcolo della trasmissione.
-Su richiesta
-Progettazione speciale con diversi materiali costruttivi.
-Versione a 60Hz.
-Verniciatura con RAL diversi dallo standard.
-Parti statiche del ventilatore zincate a caldo.
-Soluzioni con materiali resistenti alla corrosione.
-Versione con materiali antiusura.
-Motori elettrici per applicazioni speciali.
-Motori elettrici adatti per VSD.
-Possibilità di configurazione con svariati accessori tra cui: Giunti antivibranti, portello d'ispezione, tappo di scarico, ammortizzatori, reti di protezione, filtro, silenziatore, regolatore di portata, valvole e serrande.

ATEX

Versioni ATEX
Su richiesta ventilatori installati in luogo con pericolo di esplosione conformi alla direttiva 2014/34/UE (ATEX):
Temperatura ambiente tra -20ºC/+60ºC, pressione ambiente (assoluta) tra 0,8bar/1,1bar, in accordo con EN 14986.
-Gas:
3G IIB T2-T3
3G IIB+H2 T2-T3

Attributes

  • 61-DFM-N-TRbdp506

    Girante con pale negative
