GIRANTE CON PALE NEGATIVE - DOPPIA ASPIRAZIONE - ACCOPPIAMENTO A TRASMISSIONE
DFR-N

DFR-N

61-DFR-N-TR
  • 61-DFR-N-TRbdp532
  • Stampa questa pagina
  • Scarica il catalogo della Serie in pdf

DFR-N

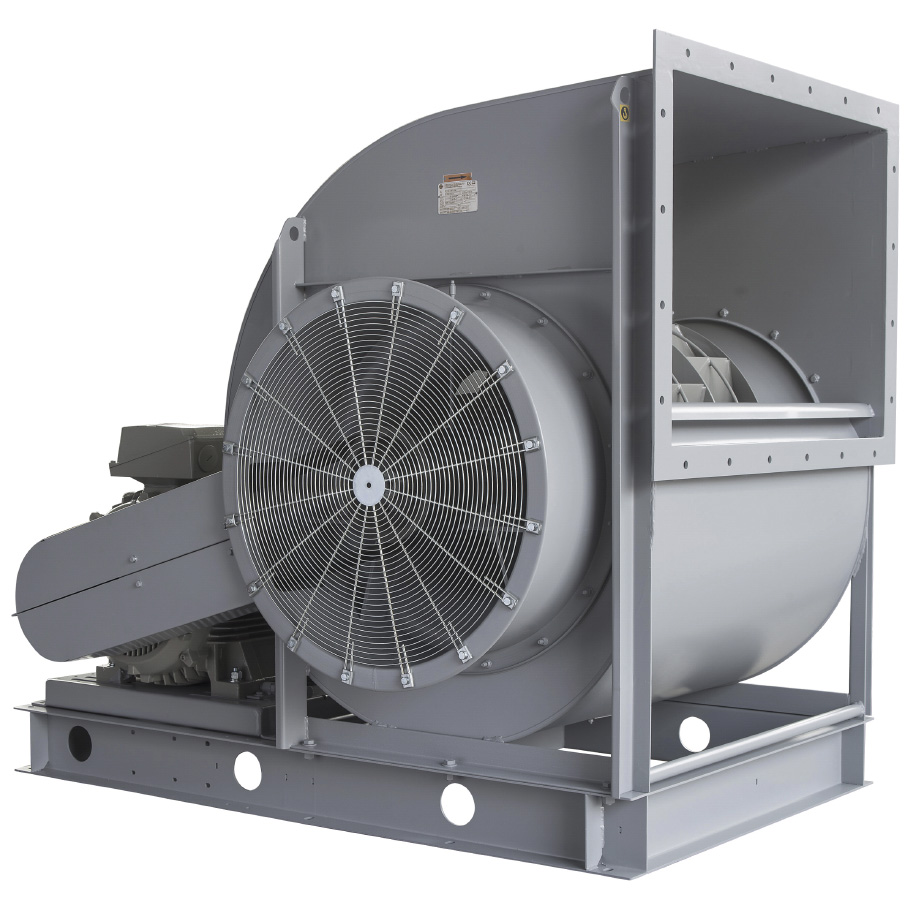

Ventilatore centrifugo a doppia aspirazione. Prodotto in acciaio al carbonio protetto dalla corrosione tramite verniciatura per cataforesi con smalto poliuretanico bicomponente RAL 7045. Temperatura massima dell'aria da -20ºC fino a +40°C (+60°C con cuscinetti gioco C3).

Esecuzioni standard
-Esecuzione 6: Girante calettata fra i supporti montati sui tronchetti aspiranti all'interno del circuito dell'aria. Albero nudo senza trasmissione e senza motore.
-Esecuzione 17: Accoppiamento a giunto. Girante calettata fra i supporti montati sui tronchetti aspiranti all'interno del circuito dell'aria. Supporto e motore montati sulla sedia fuori dal circuito dell'aria.
-Esecuzione 18: Accoppiamento a cinghie. Girante calettata fra i supporti montati sui tronchetti aspiranti all'interno del circuito dell'aria. Ventilatore e motore su basamento comune.
-Esecuzione 19: Accoppiamento a cinghie. Girante calettata fra i supporti montati sui tronchetti aspiranti all'interno del circuito dell'aria. Motore sostenuto da una base fissata sulla cassa.

Motori
2, 4, 6 poli alta efficienza IE3* con alimentazione trifase 230/400V 50Hz fino alla taglia 112 e 400/690V 50Hz per le taglie superiori. Grado di protezione IP55, classe F. La velocità del motore viene scelta in base al calcolo della trasmissione.
*Da 75kW in su, i motori devono essere IE4.

Su richiesta
-Progettazione speciale con diversi materiali costruttivi.
-Verniciatura esterna con RAL diversi dallo standard.
-Parti statiche del ventilatore zincate a caldo.
-Soluzioni con materiali resistenti alla corrosione.
-Motori per applicazioni speciali.
-Motori adatti per inverter.
-Possibilità di configurazione con svariati accessori tra cui: Giunti antivibranti, portello d'ispezione, tappo di scarico, ammortizzatori, reti di protezione, silenziatore, valvole e serrande.

ATEX

Versioni ATEX
Su richiesta ventilatori installati in luogo con pericolo di esplosione conformi alla direttiva 2014/34/UE (ATEX):
Temperatura ambiente tra -20ºC/+60ºC, pressione ambiente (assoluta) tra 0,8bar/1,1bar, in accordo con EN 14986.
-Gas:
3G IIB T2-T3
3G IIB+H2 T2-T3

Caratteristiche

  • 61-DFR-N-TRbdp506

    Girante con pale negative
