GIRANTE A PALE POSITIVE AD ALTA PRESSIONE - ACCOPPIAMIENTO DIRETTO
FA

FA-R

61-FA-R
  • 61-FA-Rbdp532
  • Stampa questa pagina
  • Scarica il catalogo della Serie in pdf

FA-R

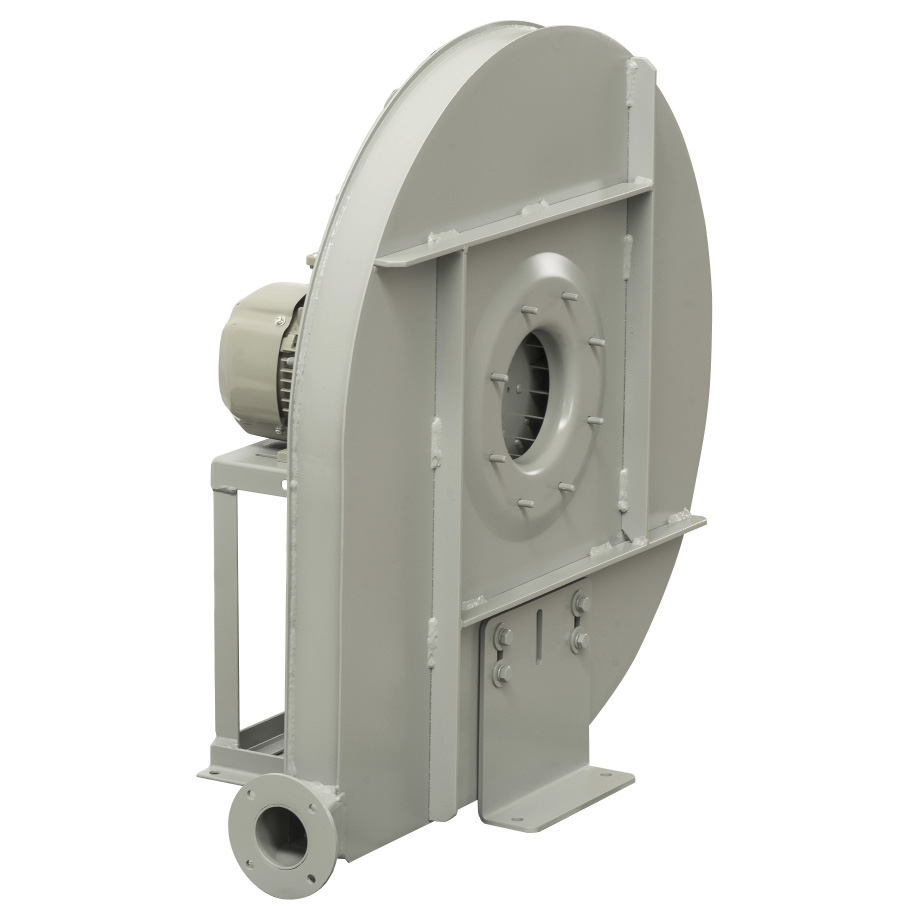

Ventilatore centrifugo direttamente accoppiato. Prodotto in acciaio al carbonio protetto dalla corrosione tramite verniciatura per cataforesi con smalto poliuretanico bicomponente RAL 7045. Temperature di lavoro: -20ºC/+100ºC continuatamente.

Esecuzioni standard
• Esecuzione 4: Girante accoppiata nell'albero motore B3 sostenuto dalla sedia. Versione con ventolina di raffreddamento fino a 220°C.
• Esecuzione 5: Girante accoppiata nell'albero motore B5 attaccato al disco della cassa. Versione con ventolina di raffreddamento fino a 220°C.
• Esecuzione 8: Accoppiamento a giunto che collega il motore con l'albero. Versione con ventolina di raffreddamento fino a 300°C.

Motori
2 poli ad alta efficienza IE3* con alimentazione trifase 230/400V 50Hz fino alla taglia 112 e 400/690V 50Hz per le taglie superiori. Grado di protezione IP55, classe F.
*I motori fra 75 e 200kW inclusi devono essere IE4.

Su richiesta
• Progettazione speciale con diversi materiali costruttivi.
• Versione a 60Hz.
• Verniciatura esterna con RAL diversi dallo standard.
• Parti statiche del ventilatore zincate a caldo.
• Soluzioni con materiali resistenti alla corrosione.
• Versione con materiali antiusura.
• Motori per applicazioni speciali.
• Motori adatti per lavorare sotto inverter.
• Possibilità di configurazione con svariati accessori tra cui: Giunti antivibranti, portello d'ispezione, tappo di scarico, ammortizzatori, reti di protezione, filtro, silenziatore, regolatore di portata, valvole e serrande.
• Costruzioni a tenuta.
• Coibentazione.

ATEX

Versioni ATEX
Su richiesta ventilatori installati in luogo con pericolo di esplosione conformi alla direttiva 2014/34/UE (ATEX):
Temperatura ambiente tra -20ºC/+60ºC, pressione ambiente (assoluta) tra 0,8bar/1,1bar, in accordo con EN 14986.

- Gas:
2G IIB T2-T3-T4, Motore Exd IIB or ExeII
2G IIB+H2 T2-T3-T4, Motore ExdIIc
3G IIB T2-T3-T4, Motore ExnA (solo per categoria 3G)
3G IIB+H2 T2-T3-T4, Motore ExnA (solo per categoria 3G)

- Polvere non conduttiva:
2D IIIB T125°C-T135°C-T195°C-T295°C
3D IIIB T125°C-T135°C-T195°C-T295°C

- Polvere conduttiva (con motore IP65):
2D IIIC T125°C-T135°C-T195°C-T295°C
3D IIIC T125°C-T135°C-T195°C-T295°C

Caratteristiche

  • 61-FA-Rbdp506

    Girante a pale positive
