GIRANTE CON PALE APERTE POSITIVE PER TRASPORTO MATERIALE AD ALTA PRESSIONE - ACCOPPIAMIENTO DIRETTO
KB-P

KB-P

61-KB-P
  • 61-KB-Pbdp532
  • Stampa questa pagina
  • Download the catalog series in pdf

KB-P

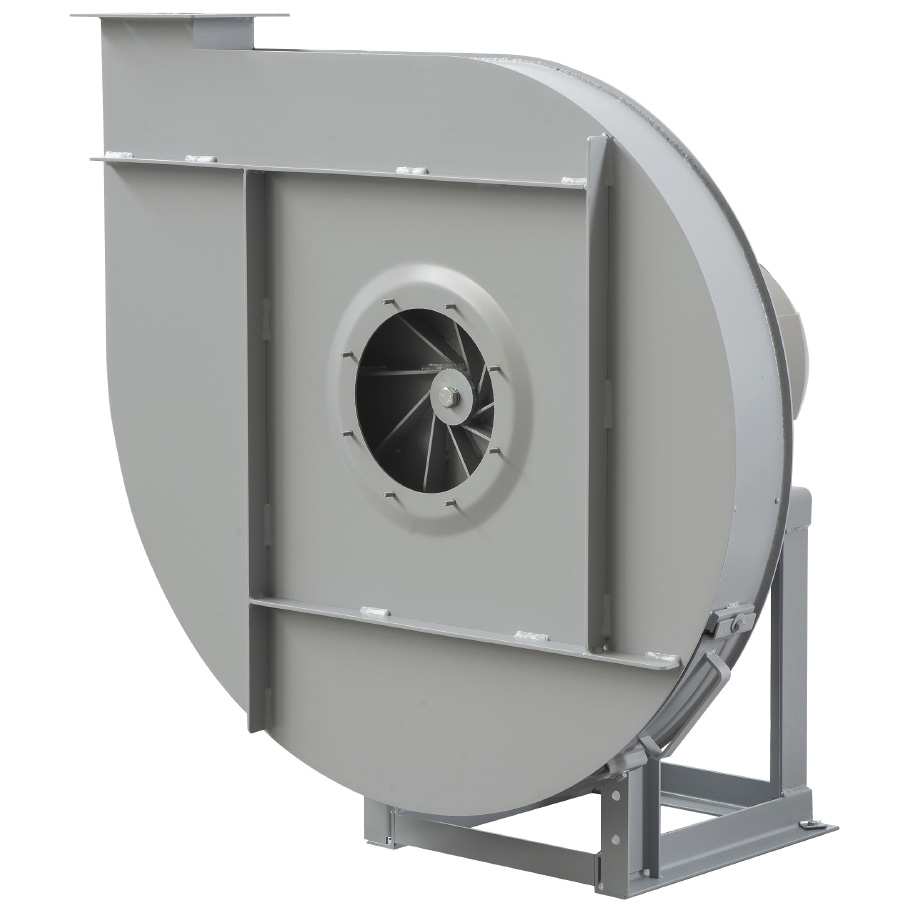

Ventilatore centrifugo direttamente accoppiato.
Prodotto in acciaio al carbonio protetto dalla corrosione tramite verniciatura per cataforesi con smalto poliuretanico bicomponente RAL 7045.

Esecuzioni standard
• Esecuzione 4: Accoppiamento diretto. Girante calettata direttamente sull'albero del motore B3 che è sostenuto dalla sedia. Temperatura massima dell'aria 100°C. Con ventolina di raffreddamento fino a 220°C.
• Esecuzione 5: Accoppiamento diretto. Girante calettata direttamente sull'albero del Motore B5 sostenuto da un disco fissato sul fianco cassa.

Motori
Motori standard da 2 poli ad alta efficienza con alimentazione trifase 230/400V 50Hz fino alla taglia 112 e 400/690V 50Hz per le taglie superiori. Grado di protezione IP55, classe F.

Su richiesta
• Progettazione speciale con diversi materiali costruttivi.
• Versione a 60Hz.
• Verniciatura con RAL diversi dallo standard.
• Parti statiche del ventilatore zincate a caldo.
• Esecuzione 8: Accoppiamento a giunto. Girante calettata a sbalzo. Supporto e motore montati su sedia fuori dal circuito dell'aria. Temperatura massima dell'aria 100°C. Con ventolina di raffreddamento fino a 300°C.
• Soluzioni con materiali resistenti alla corrosione.
• Versione con materiali antiusura.
• Motori elettrici per applicazioni speciali.
• Motori elettrici adatti per VSD.
• Possibilità di configurazione con svariati accessori tra cui: Giunti antivibranti, portello d'ispezione, tappo di scarico, ammortizzatori, reti di protezione, filtro, silenziatore, regolatore di portata, valvole e serrande.
• Costruzioni a tenuta.
• Coibentazione.

ATEX

Versioni ATEX
Su richiesta ventilatori installati in luogo con pericolo di esplosione conformi alla direttiva 2014/34/UE (ATEX):
Temperatura ambiente tra -20ºC/+60ºC, pressione ambiente (assoluta) tra 0,8bar/1,1bar, in accordo con EN 14986.

- Gas:
2G IIB T2-T3-T4, Motore Exd IIB or ExeII
2G IIB+H2 T2-T3-T4, Motore ExdIIc
3G IIB T2-T3-T4, Motore ExnA (solo per categoria 3G)
3G IIB+H2 T2-T3-T4, Motore ExnA (solo per categoria 3G)

- Polvere non conduttiva:
2D IIIB T125°C-T135°C-T195°C-T295°C
3D IIIB T125°C-T135°C-T195°C-T295°C

- Polvere conduttiva (con motore IP65):
2D IIIC T125°C-T135°C-T195°C-T295°C
3D IIIC T125°C-T135°C-T195°C-T295°C

Attributes

  • 61-KB-Pbdp506

    Girante con pale aperte positive per trasporto materiale
