Versies
-
Agricultuur
-
-
Zwembaden

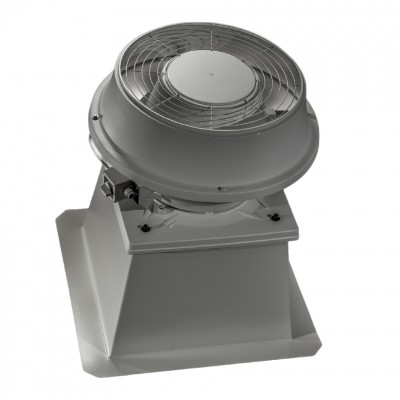

Assortiment axiale dakventilatoren met horizontale luchtuitlaatconfiguratie, beschikbaar in 2 versies:
-“B” modellen voor luchtafvoer.
-“A” modellen voor luchttoevoer.
Basis vervaardigd uit gegalvaniseerd plaatstaal.
Kap vervaardigd uit gesponnen aluminium. De waaierbladen voor modellen 315 tot 400 zijn vervaardigd uit één stuk geïnjecteerd kunststof, versterkt met chemisch verankerd glasvezel voor extra stevigheid. Modellen 450 tot 1000 bevatten afzonderlijke kunststof bladen die vergrendeld zijn in een gegoten aluminium naaf.
Afhankelijk van het model, beschikbaar met enkel- of driefasige motoren in 4, 6, 8 of 4/8 polen.
Motoren
Alle motoren zijn IP65 (1) Klasse F (2) met thermische bescherming (3) en kogellagers die voor het levenslang gesmeerd zijn.
Elektrische voeding:
-Enkel fase 230V-50Hz (condensator geplaatst binnen de aansluitdoos).
-Driefase 400V-50Hz.
(Zie tabel).
Alle enkel fase modellen zijn in snelheid regelbaar via spanning behalve HCTB/4- 560, HCTB/4-630.
Alle driefase modellen zijn in snelheid regelbaar via autotransformator, behalve modellen HCTT/4- 560, HCTT/4-630, Ø 710 tot 1000.
Driefase modellen met 1-snelheidsmotor zijn snelheidsregelbaar via omvormer.
(1) Modellen 800 tot 1000 zijn IP55.
(2) Temperatuurlimieten van de luchtstroom -40ºC tot +70ºC (behalve modellen 800 tot 1000 geschikt voor gebruik in omgevingen van -20ºC tot 40ºC).
(3) Modellen 800 tot 1000 zijn niet uitgerust met thermische bescherming.
Toepassingen
Industriële procesventilatie, landbouwfaciliteiten, zwembaden en datacenters.
-“B” modellen voor luchtafvoer.
-“A” modellen voor luchttoevoer.
Basis vervaardigd uit gegalvaniseerd plaatstaal.
Kap vervaardigd uit gesponnen aluminium. De waaierbladen voor modellen 315 tot 400 zijn vervaardigd uit één stuk geïnjecteerd kunststof, versterkt met chemisch verankerd glasvezel voor extra stevigheid. Modellen 450 tot 1000 bevatten afzonderlijke kunststof bladen die vergrendeld zijn in een gegoten aluminium naaf.
Afhankelijk van het model, beschikbaar met enkel- of driefasige motoren in 4, 6, 8 of 4/8 polen.
Motoren
Alle motoren zijn IP65 (1) Klasse F (2) met thermische bescherming (3) en kogellagers die voor het levenslang gesmeerd zijn.
Elektrische voeding:
-Enkel fase 230V-50Hz (condensator geplaatst binnen de aansluitdoos).
-Driefase 400V-50Hz.
(Zie tabel).
Alle enkel fase modellen zijn in snelheid regelbaar via spanning behalve HCTB/4- 560, HCTB/4-630.
Alle driefase modellen zijn in snelheid regelbaar via autotransformator, behalve modellen HCTT/4- 560, HCTT/4-630, Ø 710 tot 1000.
Driefase modellen met 1-snelheidsmotor zijn snelheidsregelbaar via omvormer.
(1) Modellen 800 tot 1000 zijn IP55.
(2) Temperatuurlimieten van de luchtstroom -40ºC tot +70ºC (behalve modellen 800 tot 1000 geschikt voor gebruik in omgevingen van -20ºC tot 40ºC).
(3) Modellen 800 tot 1000 zijn niet uitgerust met thermische bescherming.
Toepassingen
Industriële procesventilatie, landbouwfaciliteiten, zwembaden en datacenters.
HCTT ATEX
ATEX uitvoeringen beschikbaar als 3-fasen modellen. Voor werktemperaturen van -20ºC tot +40ºC.
Motoren IP55, klasse F.
- ATEX vlambestendig - Gas:
In standaard ATEX uitvoering vlambestendige motoren zonder thermische beveiliging.
Indien een frequentieregelaar wordt toegepast moet een vlambestendige motor met PTC-type thermische beveiliging worden besteld.
Alleen beschikbaar voor 800 tot 1000 modellen.
II 2G Ex d IIB T4
II 2G Ex d IIB+H2 T4 (met Ex d IIC T4 motor)
- ATEX verhoogde veiligheid – Gas:
II 2G Ex e II T3
- ATEX - Stof:
In standaard ATEX versies, zijn ATEX motoren voor stof zonder thermische beveiliging.
Indien een frequentieregelaar wordt toegepast moet een vlambestendige motor met PTC-type thermische b
ATEX uitvoeringen beschikbaar als 3-fasen modellen. Voor werktemperaturen van -20ºC tot +40ºC.
Motoren IP55, klasse F.
- ATEX vlambestendig - Gas:
In standaard ATEX uitvoering vlambestendige motoren zonder thermische beveiliging.
Indien een frequentieregelaar wordt toegepast moet een vlambestendige motor met PTC-type thermische beveiliging worden besteld.
Alleen beschikbaar voor 800 tot 1000 modellen.

II 2G Ex d IIB+H2 T4 (met Ex d IIC T4 motor)
- ATEX verhoogde veiligheid – Gas:

- ATEX - Stof:
In standaard ATEX versies, zijn ATEX motoren voor stof zonder thermische beveiliging.
Indien een frequentieregelaar wordt toegepast moet een vlambestendige motor met PTC-type thermische b
-
Eenvoudige installatie
Voorzien van hijsogen -
Waaiernaaf van staal
Voor lange levensduur -
Dynamisch uitgebalanceerde waaier
-
Vogelgaas
