Ventiladores helicoidais murais
Série COMPACT MURAL HCBB/HCBT - HÉLICE DE ALUMINIO

HCBB/HCBT

> Download de imagens
Ver informação completa
  • Compact Mural HCBB/HCBT hélice aluminiobdp532
  • Compact Mural HCBB/HCBT hélice aluminiobdp547
  • Compact Mural HCBB/HCBT hélice aluminiobdp483
  • Imprimir esta página
  • Faça Download em PDF desta série

HCBB/HCBT

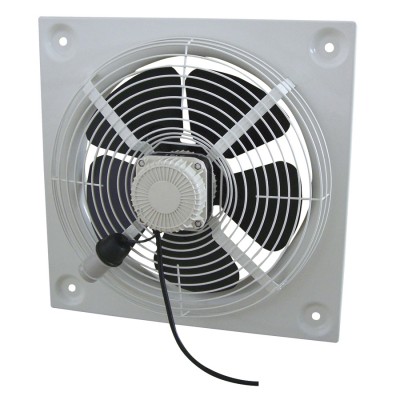

Ventiladores helicoidais murais, com hélice de alumínio e motor monofásico (HCBB) ou trifásico (HCBT), IP65 (1), Classe F (2), protetor térmico incorporado (3) e caixa de bornes com condensador incorporado nos modelos monofásicos.
(1) Modelos 800, 900 e 1000: IP55.
(2) Temperatura ambiental de trabalho: de -40ºC a +70ºC, exceto modelos Ø 800, 900 e 1000 de -20ºC até +40ºC.
(3) Exceto os modelos Ø 800 a 1000.

Motores
De 4 ou 6 polos, segundo versões.
Reguláveis por tensão com auto-transformador, exceto modelos 4-630, B/710, T/4-710, T/800, T/900 e T/1000.
Modelos trifásicos reguláveis por conversor de frequência.
Tensão de alimentação
- Monofásicos 230V-50Hz
- Trifásicos 230/400V-50Hz ou 400V-50Hz
(Ver quadro de características).

Outros dados
Sentido do ar Motor-Hélice (fluxo A).
Modelos Ø 800 a 1000 com defesa de aspiração, sob pedido.

ATEX

Versões ATEX
Sob pedido, versões anti-explosivas segundo a Diretiva ATEX para modelos trifásicos:
- Motores IP55, Classe F.

- ATEX Antideflagrantes - Gás
Para modelos de 800 a 1000:

Atributos

  • Compact Mural HCBB/HCBT hélice aluminiobdp506

    Grande compacidade
    Desenho especial do conjunto motor-hélice, que proporciona uma grande compacidade e hermeticidade IP65.

  • Compact Mural HCBB/HCBT hélice aluminiobdp487

    Anti-corrosivo
    Conjunto metálico macrogrelha, protegido contra corrosão através de cataforese + pintura poliéster.
    Parafusos inoxidáveis.

  • Compact Mural HCBB/HCBT hélice aluminiobdp481

    Caixa de bornes com condensador
    Caixa de bornes (contém o condensador nos modelos monofásicos). Bucim passa-cabos PG-11.

  • Compact Mural HCBB/HCBT hélice aluminiobdp531

    Hélice equilibrada dinamicamente
    Hélice equilibrada dinamicamente, segundo a norma ISO 1940, para reduzir o ruído e evitar vibrações.

  • Compact Mural HCBB/HCBT hélice aluminiobdp501

    Variantes de fabricação
    Múltiplas variantes de fabricação, em função do tipo de instalação e das condições de utilização.

  • Compact Mural HCBB/HCBT hélice aluminiobdp496

    Configuração construtiva Modelos Ø 800 a 1.000
    Desenho especial do conjunto motor-hélice, que proporciona uma grande compactação e hermeticidade IP55.

Downloads
  • Instruções Ins_ATEX 5.33Mb
  • Catálogo ES_HCFB-HCFT-HCBB-HCBT 8.80Mb
