Guide d’installation VMC double flux : protocoles techniques pour une mise en œuvre optimale

Maîtriser les protocoles d’installation VMC double flux fait la différence entre un chantier qui donne lieu à des réclamations et un chantier qui consolide la réputation du professionnel. Cet article détaille la méthodologie complète, de la préparation aux tests de réception, avec une attention particulière aux innovations qui optimisent le temps de pose.

Préparation du chantier et emplacement de l’équipement

Une installation VMC double flux réussie commence par un emplacement bien choisi, qui facilite la pose initiale et les futures interventions de maintenance.

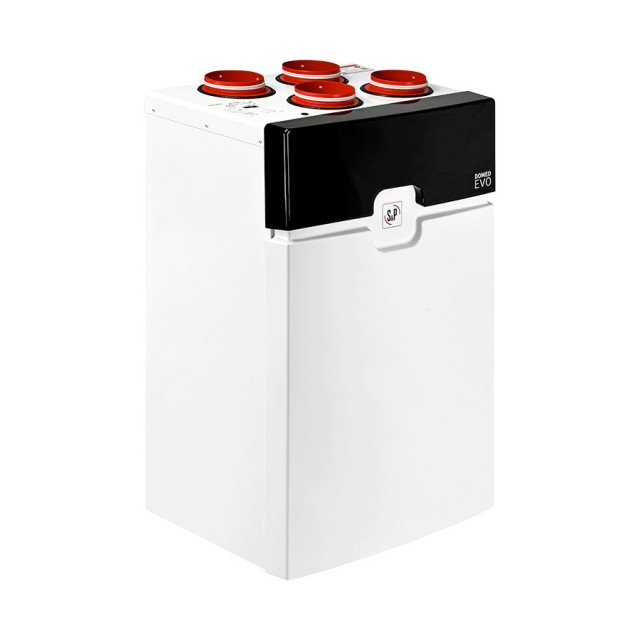

Les dimensions de l’équipement conditionnent l’espace nécessaire :

• DOMEO EVO 225 : 600 × 955 × 460 mm | 35,5 kg
• DOMEO EVO 315 : 700 × 1 046 × 603 mm | 46,5 kg
• DOMEO EVO 450 : 700 × 1 046 × 753 mm | 57 kg

Ces poids justifient l’utilisation systématique du support mural inclus de série.

L’accessibilité est prioritaire : prévoir un espace de dégagement devant l’appareil pour le changement des filtres. La proximité du centre de distribution limite les longueurs de conduits et améliore l’équilibre des débits. L’évacuation des condensats doit avoir une pente correcte vers le point d’évacuation.

Certaines centrales occupent un volume non chauffé (combles, garage, vide sanitaire). Dans ce cas, l’isolation des conduits évite la condensation et les pertes thermiques.

Réseaux aérauliques : passage, isolation et étanchéité

La bonne exécution des réseaux aérauliques conditionne directement le rendement thermique du système. L’étanchéité et l’isolation des conduits déterminent le niveau d’efficacité réel de l’installation. Des défauts entraînent des pertes thermiques et des condensations qui compromettent la récupération d’énergie.

Le diamètre des connexions varie selon le modèle : 125 mm pour le DOMEO EVO 225, 160 mm pour le 315 et 200 mm pour le 450. Ce dimensionnement correspond aux débits de chaque appareil et conditionne le choix des accessoires de distribution.

Les conduits semi-rigides avec joints d’étanchéité offrent flexibilité, sections optimisées et herméticité garantie. Ils permettent de minimiser les fuites d’air par rapport aux systèmes sans joints, une différence qui peut déterminer le résultat du contrôle RE2020. Le protocole Promevent RE2020 impose des seuils de fuites maximales que ces réseaux permettent de respecter plus facilement.

L’isolation thermique des conduits est indispensable lorsqu’ils traversent des zones non chauffées (combles, garages, vides sanitaires). Un conduit non isolé en contact avec l’air froid provoque une condensation intérieure. Ces pertes thermiques réduisent également l’efficacité de l’échangeur. La bonne pratique consiste à utiliser des gaines isolées d’origine ou à appliquer une isolation complémentaire avec barrière de vapeur continue.

La méthodologie suit une séquence logique. D’abord, réaliser le tracé complet avant de commencer les travaux. Ensuite, installer les caissons de distribution en position stratégique. Puis, poser les conduits en respectant les rayons de courbure minimaux, avec une légère pente vers l’unité. Enfin, sceller les joints avec du ruban adhésif aluminium.

Système PLUGGIT : distribution simplifiée

Le système PLUGGIT offre une solution de distribution spécifiquement conçue pour le DOMEO EVO. Les kits d’accessoires PLUGGIT (PLI 50 pour les plénums, NOD 50 pour les nourrices) incluent tous les composants nécessaires pour les configurations T4/2S ou T5/4S : plénums, adaptateurs, bouches d’insufflation/extraction et raccords.

Cette solution préconfigurée simplifie la gestion du matériel sur chantier et garantit la compatibilité de tous les composants. Elle optimise ainsi la pose du DOMEO EVO, que ce soit en gaine souple isolée ou en réseau PLUGGIT oblong. Elle permet de réduire significativement le temps de pose par rapport aux installations traditionnelles grâce à :

• L’élimination des mesures et découpes sur chantier
• La garantie de compatibilité entre tous les composants
• La réduction des déplacements pour chercher des pièces manquantes
• Des connexions rapides entre plénums et conduits

Raccordements électriques et intégration des modules

Le DOMEO EVO simplifie les raccordements électriques grâce à des composants préparés en usine. Le câble d’alimentation électrique pré-câblé (1,50 m) permet une connexion directe sans préparation de câblage supplémentaire. La commande de pilotage déportée inclut également son câble de connexion préparé en version filaire (jusqu’à 30 m), ou s’installe sans câble en version radio (jusqu’à 50 m).

La batterie de préchauffage (accessoire optionnel) optimise l’efficacité de l’échangeur thermique lorsque les températures extérieures sont très basses. Elle s’intègre facilement dans le récupérateur d’énergie et sa gestion est entièrement automatique, évitant le montage de batteries externes.

Les options de régulation permettent d’adapter le système aux exigences du projet :

• Commande filaire : installations standard
• Commande radio : flexibilité maximale
• Sondes DHU : gestion automatisée de l’humidité
• Sondes AIRSENS : gestion automatique de la QAI (versions SERENITE)

Le module ConnectAir (accessoire optionnel) permet un diagnostic à distance, le suivi de l’encrassement des filtres, la réception d’alertes en cas de dysfonctionnement et l’analyse de l’utilisation du recuperateur d’energie. Il est compatible avec l’ensemble de la gamme DOMEO EVO.

Tests de réception, mise en service VMC et réglages pour un rendement optimal

La mise en service valide l’installation et protège le professionnel contre les réclamations.

Avant le démarrage, vérifier que les raccords des conduits sont scellés, les filtres positionnés, l’évacuation des condensats avec une pente correcte et toutes les bouches installées. Après avoir alimenté le système, vérifier le fonctionnement des ventilateurs, l’absence de vibrations et le sens correct du flux à chaque bouche.

Configuration et réglages pour optimiser la récupération d’énergie

La configuration correcte des modes de fonctionnement détermine l’efficacité de la récupération d’énergie.

La petite vitesse (PV) doit être réglée pour maintenir les débits minimaux réglementaires sans surventilation inutile : un débit excessif augmente la consommation électrique sans améliorer la qualité de l’air. Le mode BOOST s’active automatiquement ou manuellement lors de forte production d’humidité (cuisine, douche). Il revient en PV une fois l’ambiance stabilisée, évitant ainsi de gaspiller les calories récupérées.

Le mode absence réduit significativement le débit, limitant les pertes thermiques dans les logements inoccupés ou à occupation irrégulière.

Le by-pass doit être configuré pour s’activer automatiquement lorsque la température extérieure est inférieure à la température intérieure, permettant le rafraîchissement nocturne en été. Un by-pass mal configuré peut annuler la récupération de chaleur en hiver.

Tests de conformité et livraison

Les contrôleurs RE2020 vérifient des points spécifiques que l’installateur doit anticiper. La mesure des débits au balomètre permet de comparer les valeurs réelles avec les valeurs nominales du dimensionnement. Les valeurs mesurées doivent respecter les seuils réglementaires du protocole Promevent RE2020 ; les déséquilibres significatifs doivent être corrigés. Le contrôleur vérifie l’étanchéité avec le système en fonctionnement et détecte les fuites à sceller. La position du rejet en toiture doit respecter la norme DTU 68.3.

Pour la livraison, préparer la documentation complète : manuel d’utilisation, fiche de maintenance et certificats de conformité. Consacrer quelques minutes à expliquer au client le fonctionnement de base réduit significativement les appels de service ultérieurs.

Besoin d’un support technique pour vos projets de VMC double flux ? L’équipe S&P est disponible pour accompagner les professionnels à toutes les étapes du projet.

FAQ

Pourquoi faut-il isoler les gaines d’une VMC double flux ?

L’isolation des gaines est indispensable lorsqu’elles traversent des zones non chauffées (combles, garages, vides sanitaires). Sans isolation, la condensation se forme à l’intérieur des conduits et réduit l’efficacité de l’échangeur thermique. Les gaines isolées avec barrière de vapeur continue préviennent les pertes thermiques et garantissent l’étanchéité du réseau, optimisant ainsi la récupération d’énergie.

Quels points vérifier avant la mise en service d’une VMC double flux ?

Avant le démarrage, vérifiez que les raccords des conduits sont scellés, les filtres correctement positionnés, et l’évacuation des condensats avec une pente correcte. Toutes les bouches d’extraction et d’insufflation doivent être installées. Après alimentation, contrôlez le fonctionnement des ventilateurs, l’absence de vibrations, et le sens du flux à chaque bouche pour valider l’installation.

Comment optimiser la récupération d’énergie ?

Réglez la petite vitesse (PV) pour maintenir les débits réglementaires sans surventilation. Le mode BOOST s’active lors de forte humidité puis revient en PV pour éviter de gaspiller les calories récupérées. Le mode absence réduit le débit dans les logements inoccupés. Configurez le by-pass pour qu’il s’active automatiquement en été, permettant le rafraîchissement nocturne sans annuler la récupération de chaleur en hiver.
