ZUBEHÖR FÜR LÜFTUNGSGERÄTE MIT ROTATIONSWÄRMETAUSCHER
RHE
MIBR Umluftmischkammer für RHE Geräte Bedienseite rechts

MIBL

> Bilder herunterladen
  • Seite Drucken
  • Katalogseite herunterladen

MIBL

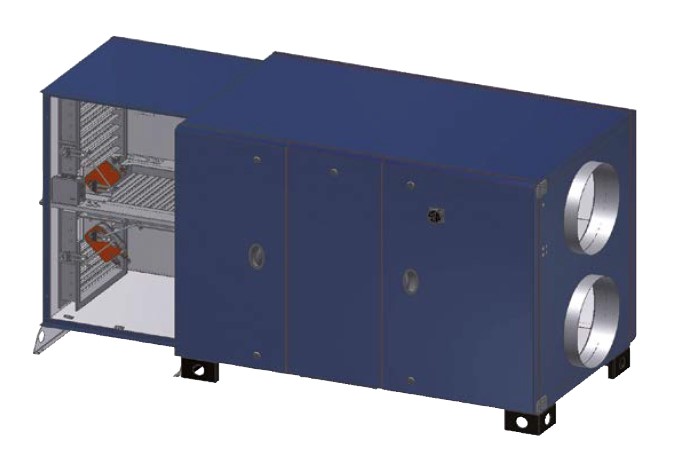

Über drei Jalousieklappen wird die Fortluft direkt der Zuluft zugeführt. Der Außenluftanteil so gering wie möglich gehalten. Der vormontierte CO2 Sensor in der Mischkammer regelt die Außenluftzufuhr entsprechend dem CO2 Gehalt der Fortluft aus dem Gebäude.

Selbsttragende, doppelwandige Konstruktion
- Schall- und wärmedämmende Mineralwollisolierung, 50 mm (40 kg/m³ / Wärmeleitzahl = 0,037 W/m K), nicht brennbar (Feuerschutz A1 nach EN 13 501.1.)
- Außenbeschichtung mit Korrosionswiderstand (Klasse RC3) und UV-Strahlenbeständigkeit
(Klasse RUV3), gemäß EN 10169, in RAL7024
- Innenwände aus verzinktem Stahlblech
- Außenaufstellung möglich
Nur für Geräte mit horizontale Anschlüssen HD:
- Rund NW 315 bis NW 500, ab Baugröße 6000 Rechteckkanal
- Rohranschlussstutzen mit EPDM-Dichtung
- Ausführung links oder rechts, passend zum RHE
- APPR-R / APPA-R Außen- und Fortlufthauben für Baugrößen ab 6000
Alle Module sind mit Servomotoren und einem 230V / 24V Transformator ausgestattet.
Modell MIB 0 - 10 V
- Regelung modulierend über CO2 Gehalt der Abuft, CO2 Fühler und Klappenantriebe in der Mischkammer vormontiert.

Modell MIB 0 - 10 V SR
- Regelung modulierend über CO2 Gehalt der Abuft, CO2 Fühler und Klappenantriebe in der Mischkammer vormontiert.
- Klappenantriebe mit Federrücklaufmotor, bei Stromausfall werden die Klappen geschlossen.

MIBR 700/1300 0-10V, Artikel Nr. 5407044100
MIBR 1900 0-10V, Artikel Nr. 5407044200
MIBR 2500 0-10V, Artikel Nr. 5407044300
MIBR 3500 0-10V, Artikel Nr. 5407044400
MIBR 4500 0-10V, Artikel Nr. 5407044500
MIBR 6000 0-10V, Artikel Nr. 5407044600
MIBR 8000 0-10V, Artikel Nr. 5407044700
MIBR 10000 0-10V, Artikel Nr. 5407044800
MIBR 15000 0-10V, Artikel Nr. 5407073200
MIBR 15000 0-10V OI, Artikel Nr. 5407074000

MIBR 700/1300 0-10V SR, Artikel Nr. 5407044900
MIBR 1900 0-10V SR, Artike

Technische Merkmale

  • MIBLbdp506

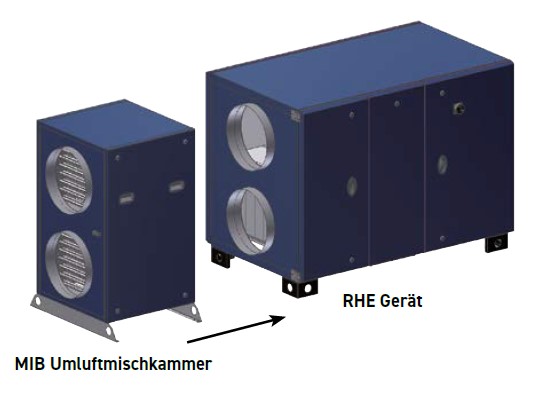

    MIB Umluftmischkammer

  • MIBLbdp487

    Auch bei OI Modellen für Außenaufstellung

  • MIBLbdp481
