Temperatur-Regeleinheit für Warmwasser-Heizregister MBW 100 bis 200, bestehend aus einem Thermostat mit Kapillarrohr-Fernfühler und einem Durchgangsventil.
Für eine Temperaturregelung wird der Durchfluss stufenlos an den Wärmebedarf angepasst.
- Ventilkörper aus Rotguss,vernickelt, 3/4“
- Heizmediumstemperatur: bis +120°C
- Max. Schließdruck: 1 bar
- Max. Betriebsdruck: 10 bar
- Max. Durchflussmenge: 300 l/h
- Sollwertbereich: 7°C bis 28°C
- Kapillarrohrlänge: 5 m
Für eine Temperaturregelung wird der Durchfluss stufenlos an den Wärmebedarf angepasst.
- Ventilkörper aus Rotguss,vernickelt, 3/4“
- Heizmediumstemperatur: bis +120°C
- Max. Schließdruck: 1 bar
- Max. Betriebsdruck: 10 bar
- Max. Durchflussmenge: 300 l/h
- Sollwertbereich: 7°C bis 28°C
- Kapillarrohrlänge: 5 m
-

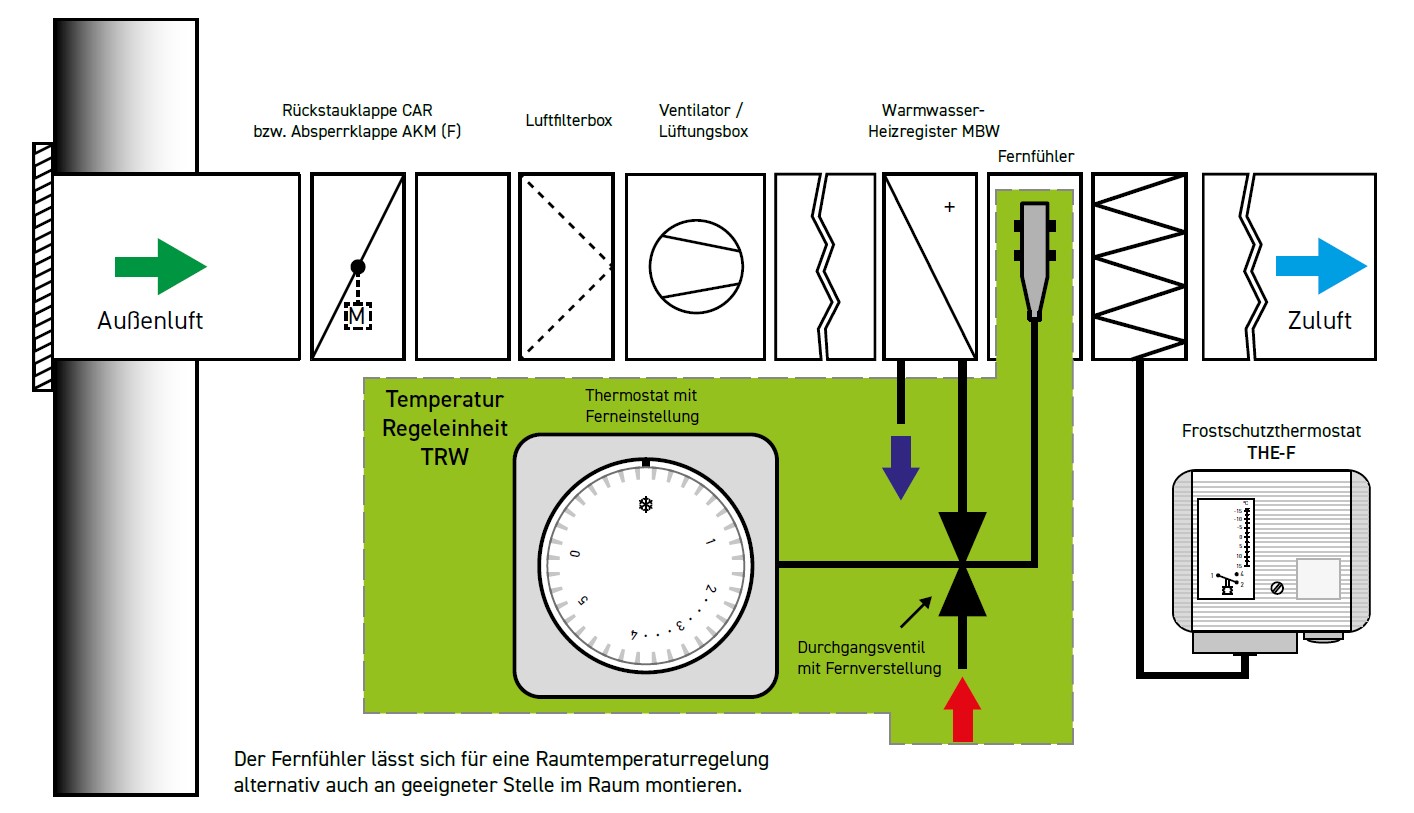

PRINZIPDARSTELLUNG
Die Darstellung zeigt die Anordung der TRW in Luftrichtung mit einem THE-F (Zubehör) als Frostschutzelement.
Die verschiedenen Verdrahtungsvarianten der elektrischen Komponenten sind anlagenspezifisch auszuführen, nähere Einze
