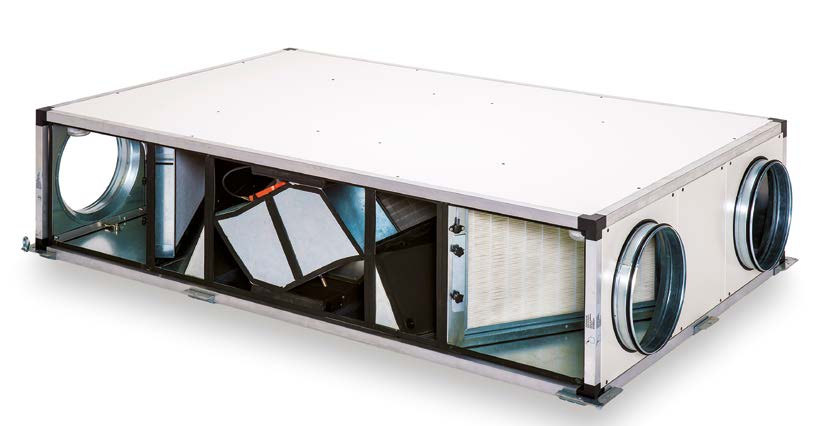

LÜFTUNGSGERÄTE MIT GEGENSTROMWÄRMETAUSCHER
CADB / T -HE PRO-REG

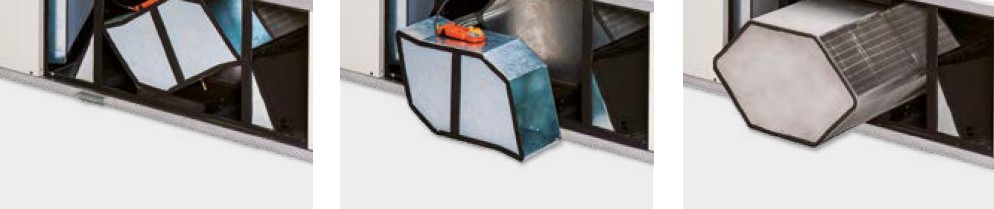

Hocheffiziente, kompakte Lüftungsgeräte mit Gegenstromwärmetauscher (bis zu 93%), zertifiziert nach EUROVENT, aus Aluminium. Ausgestattet mit Ventilator und Filter.
Ohne oder mit Heiz- und/oder Kühlregister (siehe Typenschlüssel) und Regelung.

Gehäuse
Selbsttragende, doppelwandige Konstruktion
- Aluminiumprofile, doppelwandige Seitenwände, Außen kunststoffbeschichtet, Innenseite verzinktes Stahlblech
- Schall- und wärmedämmende Mineralwollisolierung, nicht brennbar (A1/M0), 25 mm (Modelle 45 bis 100: 47 mm) Modelle 04 bis 33
- Rohranschlussstutzen mit EPDM-Dichtung zum Anschluss an Normrohre.
- Bei Standmodellen (LV / RV), 100 mm Füße mit Pulverbeschichtung Modelle 45 bis 100
- Montageschienen 100 mm, verzinkt
- Rechteckige Kanalanschlüsse ohne Flansch

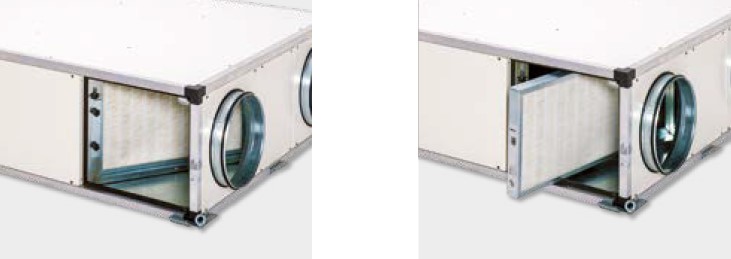

Filter
- Abluft M5 (ePM10 ≥50%)
- Zuluft F7 (ePM1 ≥70%)
- Auf Anfrage F9 (ePM1 ≥85%) (Zubehör)
Eine Doppelfilterung ist im Gerät möglich. Auch sind spezielle Filtermodule mit verschiedenen Luftfilteroptionen verfügbar, die eine hohe Zuluftqualität, auch bei extremen Außenluftbelastungen, garantieren. Filterüberwachung über Regelung, durch integrierte Differenzdruckmessung.

Bei Außentemperaturen unter -10°C empfehlen wir die Verwendung von einem Elektro Vorheizregister (über die Reglung ansteuerbar).

VDI 6022

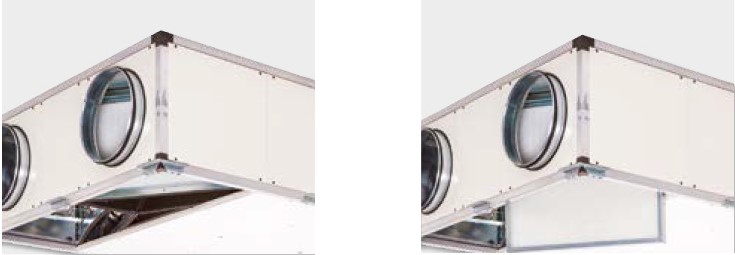

Die Kompaktgeräte der Serie CADB / CADT - HE PRO-REG werden gemäß den Vorgaben der deutschen Lufthygienenorm VDI 6022 gefertigt. Alle Gerätebereiche sind für Wartungsarbeiten durch große Revisionstüren gut zugänglich und einfach zu reinigen. Alle Materialien im Luftstrom wurden sorgfältig ausgewählt, sodass eine Beeinträchtigung der Luftqualität ausgeschlossen wird.

Die Serie umfasst 10 Modelle mit Luftleistungen bis 10.000 m³/h, mit folgender Luftbehandlung:
• Ohne (D)
• Elektroheizregister (DI)
• Warmwasserregister (DC)
Über Zusatzmodule sind außerdem möglich:
• Kaltwasserregister, (BA-AF HE) Reversibler Betrieb möglich
• Getrennte Warm -/ Kaltwasserregister (BA-AFC HE)
• Direktverdampfer (BA-DX HE)

Motoren / Laufräder
Plug Fan, rückwärtsgekrümmtes Radiallaufrad aus verzinktem Stahlblech. EC Technik, die Thermokontakte sind in der Elektronik integriert:
- Modelle 04 bis 33: 1~230V, 50/60Hz, IP44, Wärmeklasse B
- Modelle 45 bis 100: 3~ 400V, 50/60Hz, IP54, Wärmeklasse B

Weiter Eigenschaften:
- Alle Modelle sind mit einem Bypass für die Wärmerückgewinnung ausgestattet
- Alle Modelle sind mit Bedienseite links oder rechts erhältlich

Kanalanschlüsse:
Horizontal, seitlich nebeneinander, LH/RH, Horizontal, seitlich übereinander, LV/RV:
- Rund NW 200 bis NW 400, Rohranschlussstutzen mit EPDM-Dichtung
- ab Baugröße 45 Rechteckkanal Alle Modelle werden als Kompakteinheit geliefert.

Drei-Wege-Ventile sind bei Modellen mit wasserführenden Registern nicht im Lieferumfang, die Auswahl erfolgt nach den wasserseitigen Daten (Spreizung / Leistung, Druckverlust, z.B. über S&P EASYVENT).

REGELUNG
Die Geräte sind mit der PRO-REG Regelung ausgestattet, diese ist vorprogrammiert für:
Lüftungssysteme mit konstantem Luftvolumen (CAV), konstantem Druck (COP) oder variablem Luftvolumen (VAV) Sensoren als Zubehör notwendig, z.B. CO2 als Raum- oder Kanalsensor*. Zulufttemperaturregelung nach Sollwert, Vorgabe für Heizen / Kühlen. Die Temperaturfühler sind im Gerät vormontiert. Bedienung über Touchdisplay ETD (im Lieferumfang - Kabellänge 10 m mit RJ10 Stecker max. mögliche Länge 50m) Anbindung an Gebäudeleittechnik möglich (Modbus RTU RS485 / BACnet TCP/IP / Webserver TCP/IP)

CAV - Konstantvolumenstromregelung
Der Regler hält die eingestellten Luftmengen autom
