SLIM

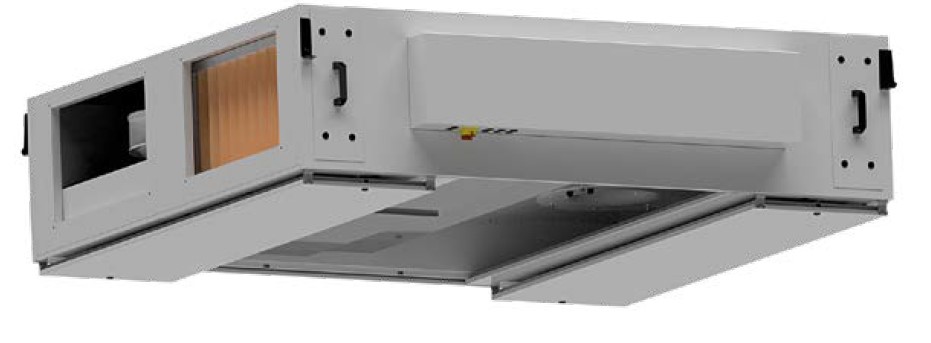

Hocheffiziente, extra flache Lüftungsgeräte zur Montage in Zwischendecken.
Mit Gegenstromwärmetauscher (bis zu 92%), zertifiziert nach EUROVENT, aus Aluminium.
Integrierter Bypass (100 %) für freie Kühlung und Vereisungsschutz.
Geeignet für Luftströme bis 2.000 m3/h. Erstklassiges vorkonfiguriertes Steuerungssystem für einfache Inbetriebnahme mit Touchscreen.
Die Serie umfasst 4 Modelle mit Luftleistungen bis 2.000 m³/h.
PH Modelle mit einem Vereisungsschutz mittels internem vollautomatischem Vorheizregister.
Bei Außentemperaturen unter -10°C empfehlen wir die Verwendung des Elektro Vorheizregister.

Selbsttragende, doppelwandige Konstruktion
- Aluminiumprofile, doppelwandige Seitenwände, Außen- und Innenseite verzinktes Stahlblech.
- Schall- und wärmedämmende Mineralwollisolierung, nicht brennbar (A1/M0), 30 mm (100 kg/m³ / Wärmeleitzahl = 0,037 W/m K)
- Einfacher Zugang zu allen Komponenten von unten über großzügig dimensionierte Schiebetüren. Die Filter sind auch von der Seite zugänglich.
- Rechteckige Kanalanschlüsse ohne Flansch.

Filter
- Abluft M5 (ePM10 ≥50%)
- Zuluft F7 (ePM1 ≥70%)
- Auf Anfrage F9 (ePM1 ≥85%) (Zubehör) Filterüberwachung über Regelung, durch integrierte Differenzdruckmessung..

VDI 6022
Die Kompaktgeräte der Serie SLIM werden gemäß den Vorgaben der deutschen Lufthygienenorm VDI 6022 gefertigt.
Alle Materialien im Luftstrom wurden sorgfältig ausgewählt, sodass eine Beeinträchtigung der Luftqualität ausgeschlossen wird.

Die thermische Nachbehandlung mit folgenden Zusatzmodulen möglich:
>Elektroheizregister (SL-DI)
>Warmwasserregister (SL-DC)
>Kaltwasserregister (SL-DF)
>Reversibles Wasserregister (SL-DFR)
>Direktverdampfer (SL-DX)

TOPs:
>Schiebetüren – Ein-Mann-Wartung.
>Integrierte Kondensatp

Technische Merkmale

  • SLIMbdp506

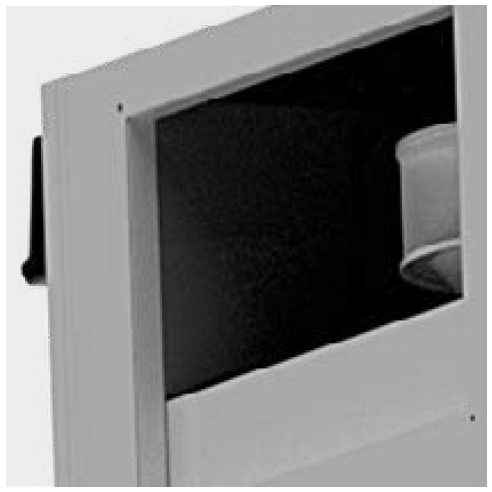

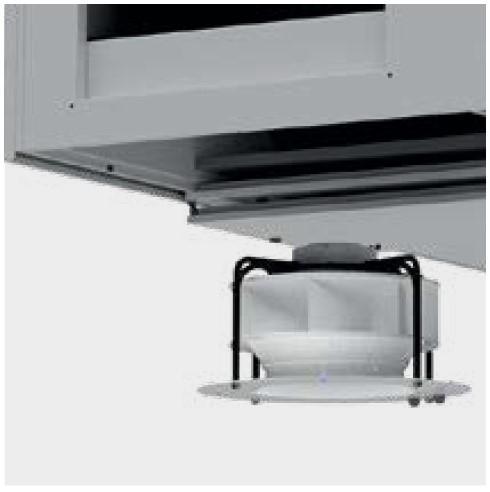

    Ventilatoren
    Hocheffiziente, rückwärts gekrümmte Laufräder, mit sparsamem EC-Motor. Für Wartung einfacher Zugang von der Unterseite.

  • SLIMbdp487

    Gehäuse
    Konstruktion aus Sandwichplatten mit feuerfester Dämmung (A1/M0), 30 mm Dicke (Je nach Modell). Die hochwertige Verarbeitung gewährleistet eine hervorragende Dichtheit.

  • SLIMbdp481

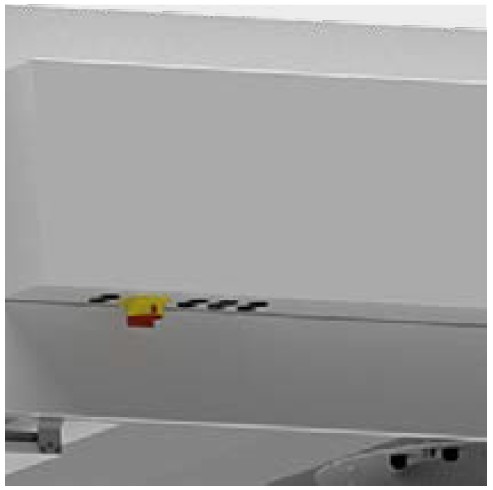

    Plug & Play Regelung
    Leicht zugänglich auf der Bedienseite in einem geschützten Gehäuse untergebracht.

  • SLIMbdp531

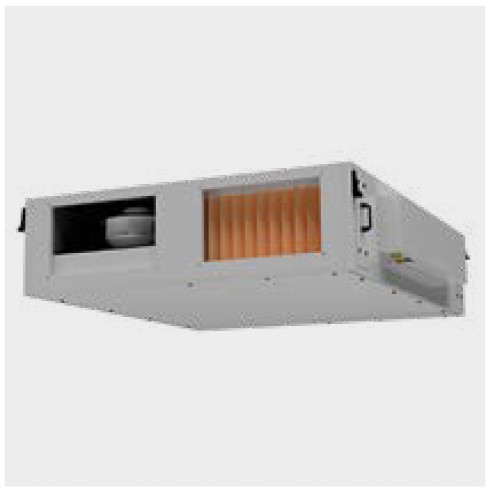

    Flache Bauweise
    Niedrige Bauweise mit seitlichem Kondensatanschluss und integrierter Kondensatpumpe.

  • SLIMbdp501

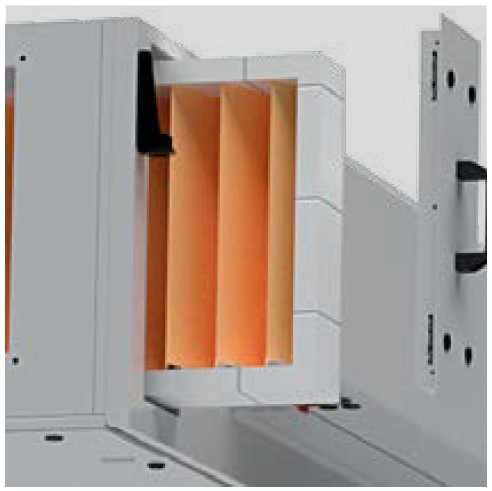

    Hocheffiziente Filter
    Mit niedrigem Druckverlust durch klein Anströmgeschwindigkeiten für höhere Effizienz. Zuluft F7 (ePM1, 70%) / Abluft M5 (ePM10, 50%).

  • SLIMbdp496

    Wartungsfreundlich
    Entnahme der Filter wahlweise von der Stirnseite, oder der Unterseite des Geräts.

  • SLIMbdp549

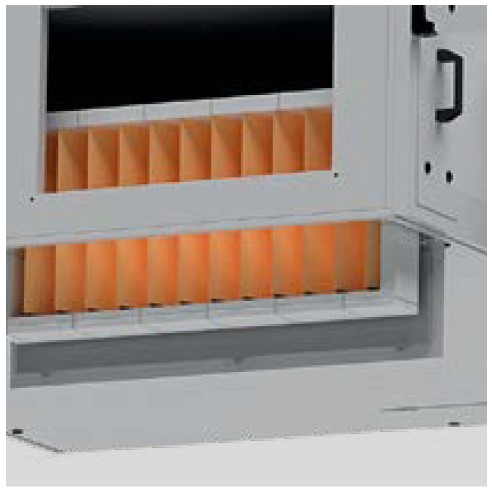

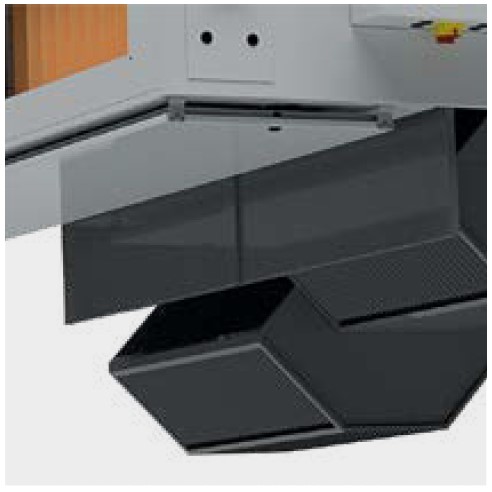

    Hocheffizienter Wärmetauscher
    Gefertigt aus Aluminium, EUROVENT zertifiziert, bis zu 94% WRG.

  • SLIMbdp540

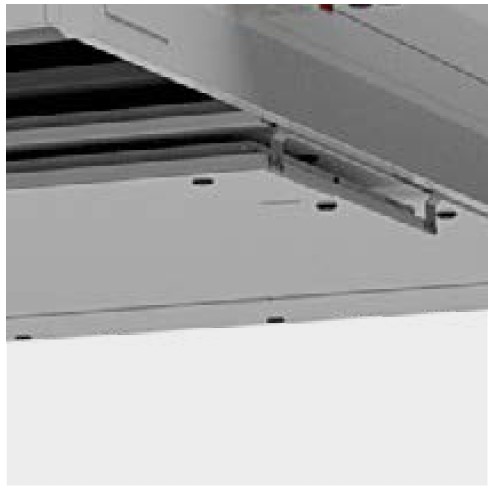

    Schiebetüren
    Als Basisausstattung für
