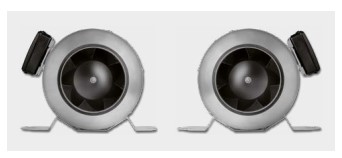

ZENTRIFUGAL-ROHRVENTILATOR
JETLINE-Serie

Rohrventilatoren für runde Leitungen mit hoher aerodynamischer Leistung, sehr kompakter Bauweise und sehr niedrigem Schallpegel. Das Sortiment umfasst 7 Durchmesser für Luftvolumenstrombereiche von 260 bis 1610 m3/h.
Kompaktes Gehäuse aus verzinktem Stahlblech mit niedriger Einbauhöhe. Der Klemmenkasten und die Montagehalterung Optimiertes Design des Laufrads, der Leitschaufeln und des Auslassdiffusors aus Spritzgusskunststoff zur Leistungssteigerung und Senkung des Schallpegels.
Luftdichte Verbindung zwischen dem verzinkten Stahlgehäuse und der Kunststoffl eitschaufel zur Vermeidung von Luftleckagen.
Gummidichtungen an den Flanschen zur Verbesserung der Luftdichtheit der Kanäle. Silent-Block zwischen Motor und Motorhalterung, um die Vibrationen des Motors zu reduzieren und den Geräuschpegel der Anlage auch bei Anpassung der Drehzahl zu senken.

Motor
Einphasiger Wechselstrommotor mit Außenläufer:
· 220-240 V 50/60 Hz*, Klasse F, IP 44.
· Drehzahlsteuerung mittels Spannung.
· Thermischer Schutz mit manueller Rückstellung.
· Betriebstemperatur: -20/60ºC.

* JETLINE-315: 220-240V50Hz
