JETLINE ECOWATT

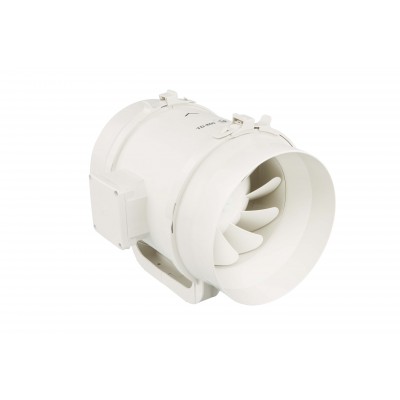

Rohrventilatoren entwickelt für Anwendungen mit hohem Volumenströmen in kompakter Bauweise und niedrigem Geräuschpegel.
Diese Produktreihe ist in 7 verschiedenen Durchmessern erhältlich und deckt einen Förderbereich von 260 bis 1570 m3/h ab.
Das Ventilatorgehäuse ist verzinktem Stahl gefertigt.
Der Klemmkasten und der Montagebügel verändern die Bauhöhe des Produkts nicht und gewährleisten einen IP65-Schutz für elektrische Anschlüsse, sodass das Produkt auch im Außenbereich installiert werden kann.
Zwei unterschiedliche Montagepositionen sind möglich und dadurch ist ein leichter Zugang zum Klemmkasten gewährleistet.
Das Laufrad, die Leitschaufeln und der Ausblasdiffusor sind aus spritzgegossenem Kunststoff hergestellt.
Die spezielle Dichtung zwischen dem verzinkten Stahlgehäuse und dem Kunststoffgehäuse sorgt für eine hohe Dichtheit des Produkts und verhindert Luftverluste (weniger als 1% Leckage).
Gummidichtungen an den Flanschen verbessern die Dichtheit des Produkts zu den Rohen.
Der Silentblock zwischen Motor und Montagebügel reduziert Motorvibrationen und senkt den Geräuschpegel.
Das Produkt verfügt über eine elektrische Sicherheitszertifizierung gemäß IEC 60335-1 & IEC 60335-2-80.
Das Laufrad ist dynamisch nach ISO 1940, Güteklasse G6.3, ausgewuchtet.
Motor
Ausgestattet mit einem EC-Motor:


  • 230V ± 10% 50/60Hz, Klasse F, IP44
  • Thermischer Schutz mit manuellem Reset
  • Analogeingang zur Steuerung des Geräts mit einem externen 0-10V Signal
  • Drehzahl zu 100% einstellbar über ein Potentiometer im Klemmkasten oder über eine externe Steuerung ( unter 1 V aus )
  • Betriebstemperatur: -20/40 ºC


Technische Merkmale

  • JETLINE-ECOWATTbdp506

    Klemmenkasten

  • JETLINE-ECOWATTbdp487

    Anschlussstutzen

  • JETLINE-ECOWATTbdp481

    Laufräder

  • JETLINE-ECOWATTbdp531

    Montagekonsole

  • JETLINE-ECOWATTbdp501

    Zwei Möglichkeiten der Montage
    Die Konsole kann in zwei verschiedenenStellen montiert werden, um die Positiondes Klemmenkastens zu ändern.

  • JETLINE-ECOWATTbdp496
