Normativas de ventilación en Perú

Publicado por S&P el Sep 30, 2021
0 comentario

La norma peruana de ventilación vigente define los lineamientos técnicos mínimos aceptables en los proyectos, con la finalidad de lograr obtener niveles adecuados de calidad, seguridad y cantidad de aire en las edificaciones, asegurando en su interior una correcta renovación de aire. La versión actual fue publicada el 23 de septiembre del 2020.

Los criterios y requerimiento que veremos a continuación serán aplicables de forma obligatoria en todo el territorio nacional.

Ventilación en comercio

Para los proyectos de ventilación del sector comercial e infraestructura la norma nos establece una variedad de criterios a considerar para realizar un buen diseño de los sistemas. A continuación, presentamos un breve resumen de los puntos principales que el proyectista deberá considerar según corresponda:



  • Tasas mínimas de ventilación y extracción

La tasa mínima de ventilación (Vbz) es el coeficiente que expresa el intercambio de volúmen de aire por unidad de tiempo. Esto determinará el parámetro requerido para el diseño del flujo de aire exterior que se requiere inyectar en la zona ocupable respirable.  La tasa mínima de extracción de aire plantea un concepto similar al de tasa de ventilación, pero enfocado en ciertos ambientes en donde la extracción es prioridad. Ambos conceptos son complementarios e importantes, pero será el proyectista el que establecerá los caudales necesarios en cada caso. Ambos conceptos están definidos en la ASHRAE 62.1-2016 (Ventilación para una adecuada calidad del aire interior).

A continuación, te dejamos un extracto de estas tablas:

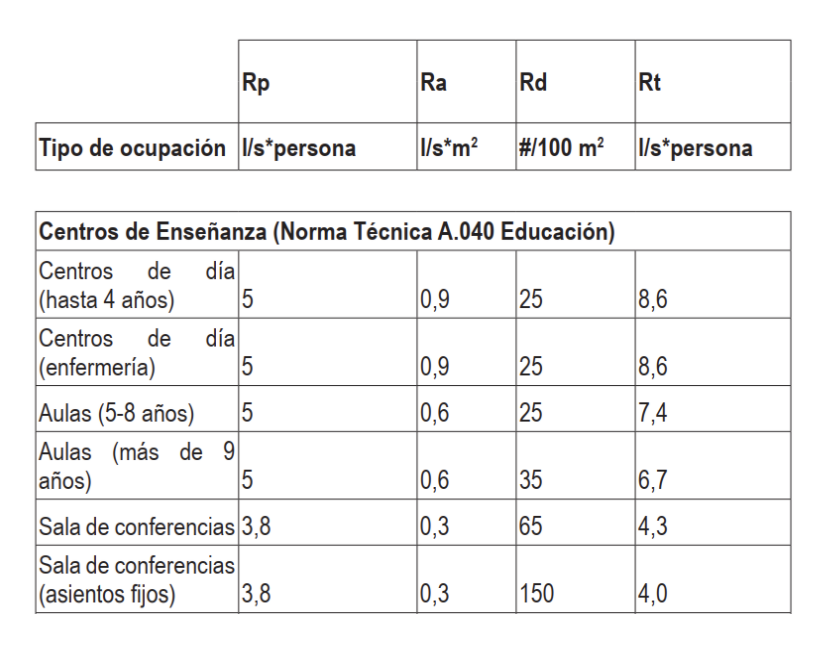

Tabla 1

Tasas mínimas de ventilación

Nota: ASHRAE 62.1-2016 (Ventilación para una adecuada calidad del aire interior).

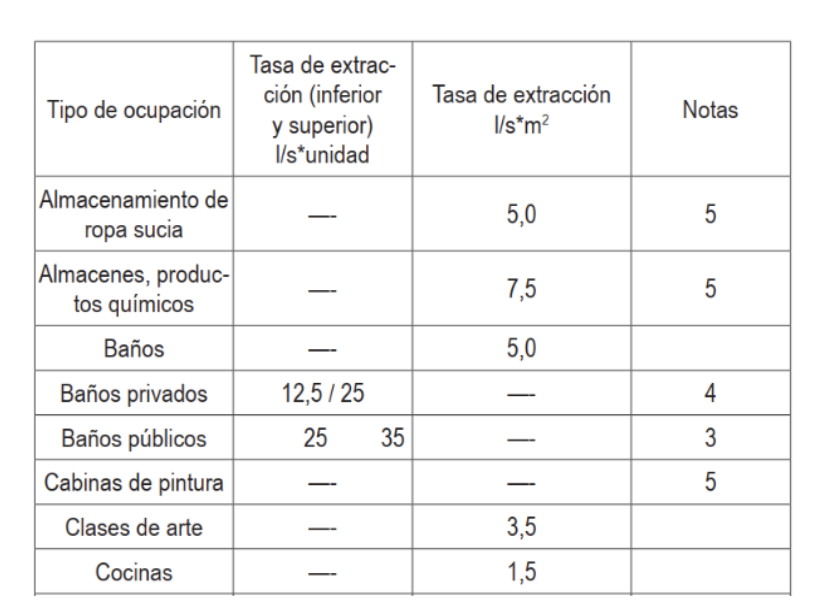

Tabla 2

Tasas mínimas de extracción

Nota: ASHRAE 62.1-2016 (Ventilación para una adecuada calidad del aire interior).



  • Filtración

En lo referente a filtración, la norma planea una clasificación alineada a niveles de eficiencia y arrestancia según el tipo de aplicación. Esto representa un aspecto nuevo en el que la norma empieza a regular. A continuación, el detalle:

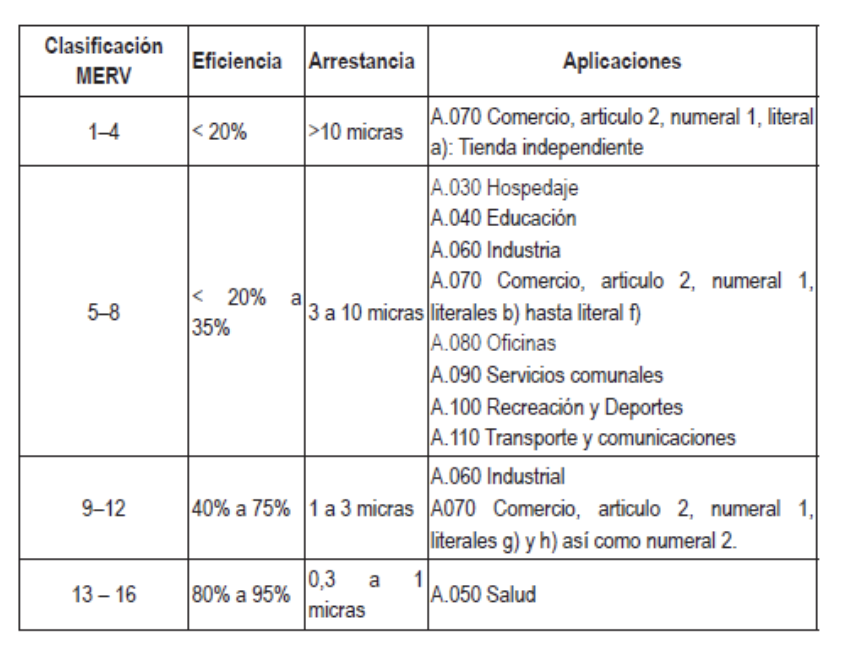

Tabla 3

 Tipos de filtro

Nota: ANSI/ASHRAE Standard 52.2-2017 “Understanding MERV”.

  • Valores límites permisibles de agentes químicos

En diversos ambientes a ventilar se podrán encontrar agentes químicos en el aire, los cuales, durante tiempos prolongados, pueden generar efectos perjudiciales para la salud de las personas. Para esto se establece “Los valores límites permisibles para agentes químicos en el ambiente de trabajo”, que representan condiciones a las cuales la mayoría de las personas pueden estar expuestas día tras día en su ambiente laboral, durante toda su vida laboral, sin sufrir efectos adversos para su salud. Valores establecidos por la dirección general de salud ambiental (DIGESA).

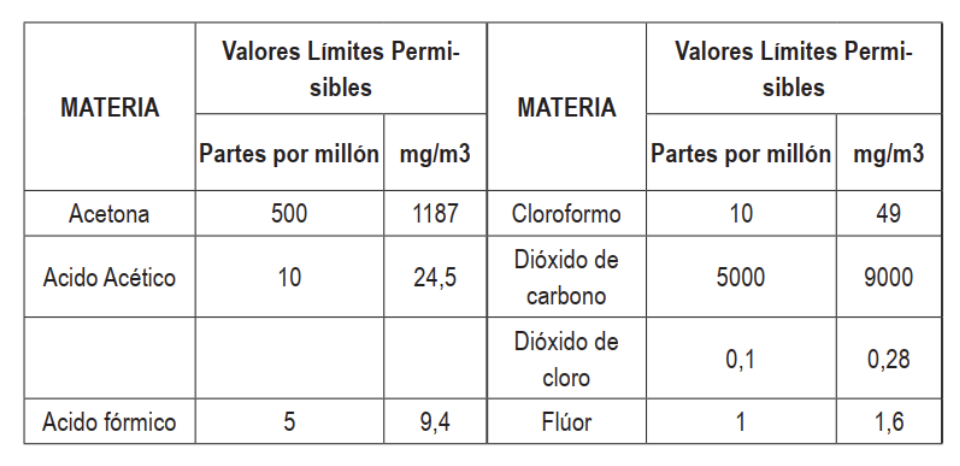

Tabla 4

Valores límite permisibles para agentes químicos en el ambiente de trabajo

Nota: DIGESA – Ministerio de Salud, 2005.

  • Distancias mínimas entre tomas de aire exterior

Un factor importante a tener en consideración en los proyectos, es la distancia que se deben de respetar en las tomas de aire exterior. Para lograr esto, se muestran en la norma valores mínimos de separación las condiciones del proyecto. Valores que se han rescatado de la norma ASHRAE 62.1-2016 (Ventilación para una adecuada calidad del aire interior).

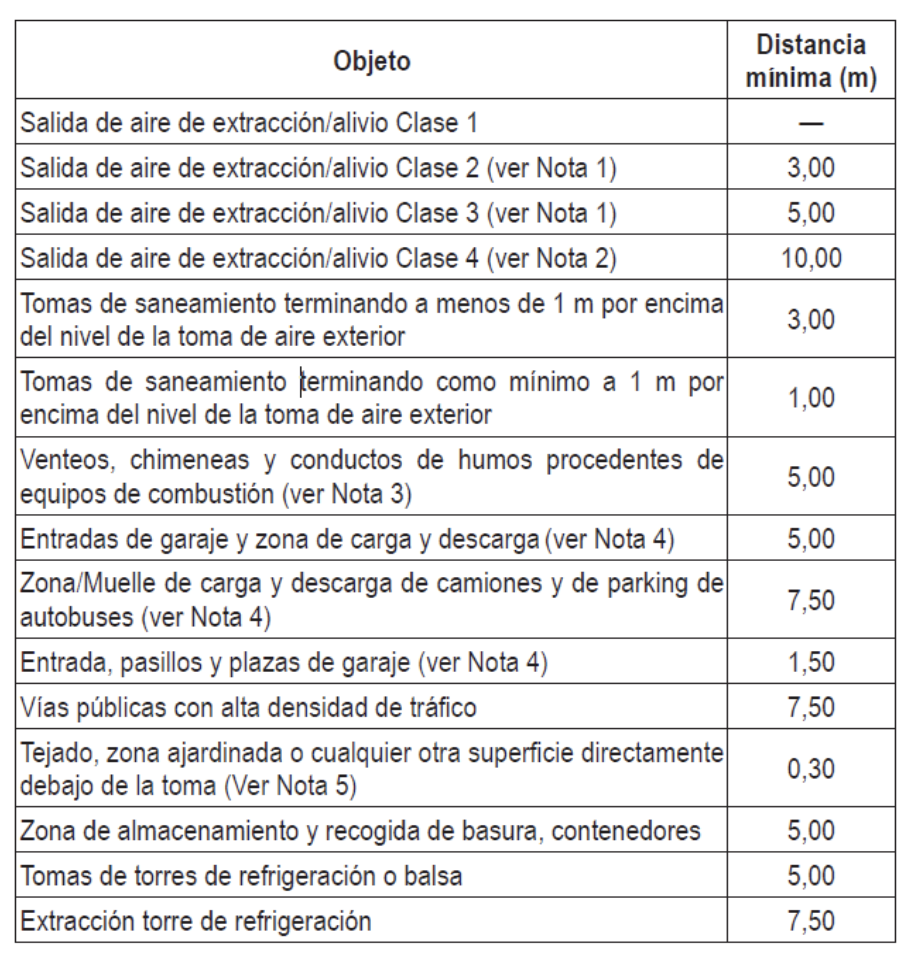

Tabla 5

Distancia Mínima de Separación a Tomas de Aire Exterior

Nota: ASHRAE 62.1-2016 (Ventilación para una adecuada calidad del aire interior).



  • Aplicaciones especiales

En el caso de la extracción de humos, la nueva norma establece que los equipos deberán soportar temperaturas de 400°C por 2 horas y este sistema deberá ser sustentado por medio de un modelamiento matemático más conocido como CFD (Dinámica de Fluidos Computacional). De la misma manera, para el uso de JET FAN en estacionamientos, la norma actual solicita realizar la sustentación por medio de análisis CFD.

Todos los sistemas de extracción de humos, presurización de escaleras, vestíbulos previos ventilados, extracción de grasas, deben considerar lo establecido en una norma internacional y tener certificación UL y/o FM o equivalente.



Ventilación en industria

Para este sector, la norma realiza una marcada distinción y clasifica las edificaciones de la siguiente manera:



  • Edificaciones industriales no peligrosas

Se incluyen establecimientos como: factorías, plantas de ensamblaje y manufactura, molinos, laboratorios, industrias lácteas, lavanderías, plantas frigoríficas, aserraderos, así como locales similares, en las cuales se debe de cumplir con:

  • Los ambientes usados por las personas deberán contar con una ventilación natural cruzada, en caso de que no se pueda lograr este tipo de ventilación, será necesario el uso de la ventilación mecánica.
  • Se deberá proveer de sistemas individuales de extracción y recolección de polvo a todos los equipos, maquinas y/o herramientas que produzcan estos contaminantes.
  • Para plantas de lavado al seco se debe considerar como mínimo una renovación de aire cada tres minutos.
  • Locales industriales de alto riesgo

Son los considerados ambientes de almacenamiento y uso de materiales que son fácilmente inflamables y se queman con extrema rapidez. Se clasifican en dos divisiones:

  1. División 1: Almacenamiento y manejo de explosivos y materiales altamente combustibles.
  2. División 2: almacenamiento y manejo de líquidos inflamables.
  • En ambos casos el proyectista especialista debe realizar un proyecto en el que cumpla, como mínimo, lo indicado en el artículo 6,7,8 y 9 de la norma técnica EM.030 y disponer de normativas específicas de la autoridad competente (artículo 14-14.2.3-a)
  • En ambientes donde se produzcan gases tóxicos, inflamables, corrosivos, etc. se deberá considerar una renovación por minuto (artículo 14-14.2.3-b)

Otras consideraciones:

  • Los sistemas de ductos serán independientes sin conexión a otros sistemas, se construirán en metal o de materiales incombustibles. Los ductos no atravesarán ningún muro cortafuego, de ser eso inevitable, será sustentado por el proyectista.
  • Se instalará Emisores Ultravioleta de Banda C en todo el serpentín de enfriamiento y hacer uso de filtros en los sistemas de inyección de aire fresco con una eficiencia mínima MERV- 13, cuando en las edificaciones se incluyan instalaciones de aire acondicionado (Articulo 22).

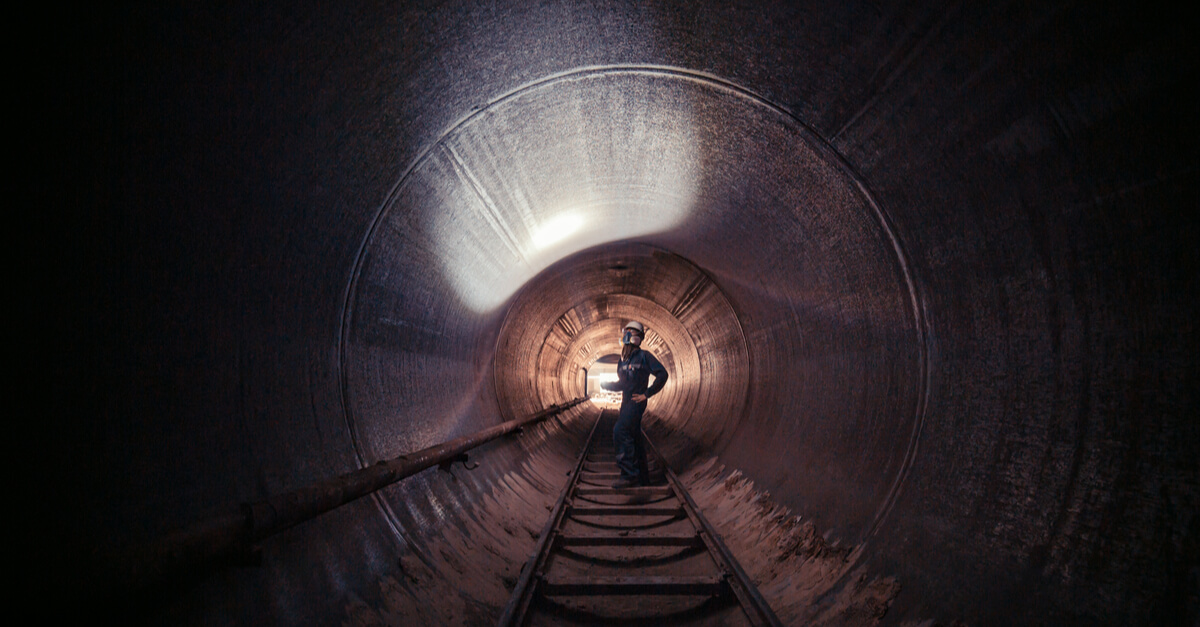

Ventilación en minería

  • En todas las labores subterráneas se mantendrá una circulación de aire limpio y fresco en cantidad y calidad suficientes de acuerdo con el número de trabajadores, con el total de HP de los equipos con motores de combustión interna, así como para la dilución de los gases que permitan contar en el ambiente de trabajo con un mínimo de 19,5% de oxígeno.
  • Las labores de entrada y salida de aire deberán ser absolutamente independientes. El circuito general de ventilación se dividirá en el interior de las minas en ramales. Esto con la finalidad de que todas las labores en trabajo reciban su parte proporcional de aire limpio y fresco (Publicado en la Revista Seguridad Minera nº126).
  • La ventilación en las minas tiene 2 sectores bien diferenciados; ventilación en socavón (subterránea) y ventilación para procesos industriales mina (superficial). Cada tipo de ventilación se rige por normativas distintas.
    • Ventilación en socavón. – Reglamento de Seguridad y Salud Ocupacional en Minería D.S N°023-2017-EM, Título Cuarto, Capítulo 1, Subcapítulo VIII. Tiene como objetivo prevenir incidentes peligrosos como enfermedades ocupacionales relacionadas a la falta de aire limpio en las labores de trabajo subterráneo.
    • Ventilación procesos industriales Mina. – A partir del 2020 se aprobó y entró en rigor la Normativa Técnica EM.030 que establece los lineamientos técnicos mínimos que se deben considerar para el diseño, construcción, instalación y operación de los sistemas de ventilación mecánica en una edificación. Para el sector minero no se cuenta con una normativa propia por eso se toma como referencia la presente.

En conclusión, la norma de ventilación peruana cubre diversos puntos que se deben de considerar tanto en el diseño, como en la selección de un ventilador. Ayuda a definir el tipo de ambiente a ventilar y usar criterios claros para el sistema en cuestión. La norma hace distinción entre ambientes residenciales, comerciales, industriales o mineros para posteriormente usar los artículos que correspondan.

La actualización de la norma técnica EM.030 ha mejorado en muchos aspectos, en comparación con la versión anterior, se visualizan planteamientos más claros con referencias a normativa internacional, recomendaciones importantes referidas a: manejo de humos, simulaciones, filtración, emisores UV, etc.
