TGT
Ventiladores helicoidales tubulares
Serie TGT
Serie TGT
Ver Más
Ver Menos

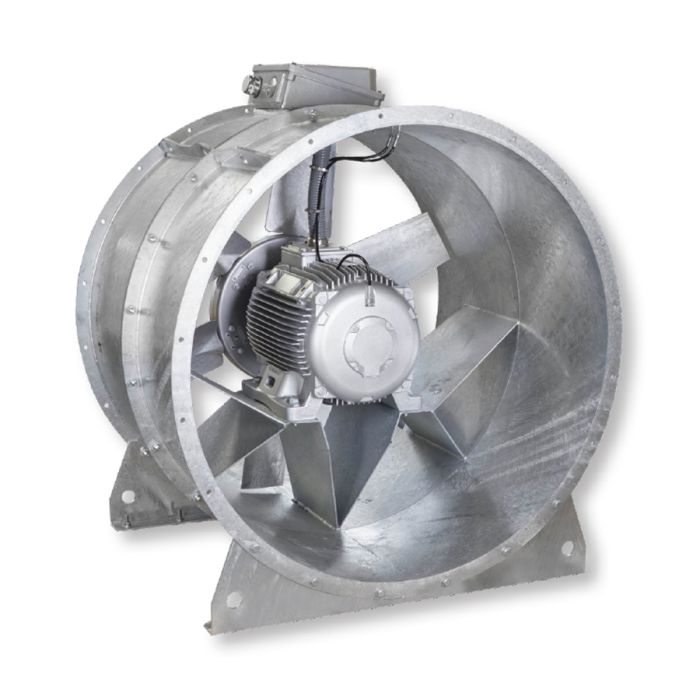

Ventiladores helicoidales tubulares, con camisa con protección anticorrosiva mediante galvanizado en caliente según EN 1461. Categoría de corrosividad C4.
Hélice de álabes de aluminio orientables tipo “aerofoil”, equilibrada dinámicamente según ISO 14694: G6.3, con semicubo en aluminio o de chapa de acero, según diámetro y requisitos mecánicos.
Motor trifásico, IP55, Clase F.
Temperatura ambiente de operación estándar: -20ºC a +40ºC.
Camisa corta o larga, según necesidades de aplicación.
Versiones en camisa corta:
(C) Estándar.
(CK) Incluye caja de bornes exterior para facilidad de conexión.
Versiones en camisa larga:
(LK) Incluye caja de bornes exterior y mirilla para comprobar la rotación de la hélice.
(LP) Incluye puerta de inspección para facilitar el acceso al motor.
(LPK) Incluye caja de bornes exterior y puerta de inspección.
Soler&Palau Sistemas de Ventilación SLU certifica que esta serie tiene licencia para llevar el sello AMCA Seal for Sound and Air Performance. Versión de revisión EasyVent v20251001, Oct. 2025. El certificado se puede consultar en AMCA.
Motores
De 2 o 4 polos.
Categoría de eficiencia mínima IE3 para potencias de 0,75kW o superior, e IE2 para potencias inferiores.
Categoría de eficiencia IE4 para potencias de 75kW a 200kW.
No aplicable a motores de 8 polos o de dos velocidades.
Tensión de alimentación trifásica:
230/400V-50Hz hasta 3 kW.
400V-50Hz, para potencias superiores y motores de dos velocidades.
Motores regulables por variador de frecuencia.
(Versiones para 60Hz disponibles en EasyVent).
Otros datos
Sentido del aire Hélice-Motor (flujo B).
Pueden ser instalados en flujo horizontal (B, A) o vertical (BD, AU).
La versión camisa larga para los diámetros 1250 con motor IEC 250 o superior, 1400 y 1600 se entrega con accesorios pie soporte montados para instalación en eje horizontal.
Bajo demanda
Motores de una velocidad (6 polos).
Motores de dos velocidades (2/4, 4/6, 4/8 ó 6/12 polos).
Motores con sonda PTC o resistencias calefactoras.
Sentido del aire Motor-Hélice (flujo A).
Equipo con hélice reversible (AB).
Camisa en acero inoxidable o acabado pintado RAL.
Para seleccionar modelos de esta serie y obtener la ficha técnica, ver el programa de selección de producto EasyVent.
Hélice de álabes de aluminio orientables tipo “aerofoil”, equilibrada dinámicamente según ISO 14694: G6.3, con semicubo en aluminio o de chapa de acero, según diámetro y requisitos mecánicos.
Motor trifásico, IP55, Clase F.
Temperatura ambiente de operación estándar: -20ºC a +40ºC.
Camisa corta o larga, según necesidades de aplicación.
Versiones en camisa corta:
(C) Estándar.
(CK) Incluye caja de bornes exterior para facilidad de conexión.
Versiones en camisa larga:
(LK) Incluye caja de bornes exterior y mirilla para comprobar la rotación de la hélice.
(LP) Incluye puerta de inspección para facilitar el acceso al motor.
(LPK) Incluye caja de bornes exterior y puerta de inspección.
Soler&Palau Sistemas de Ventilación SLU certifica que esta serie tiene licencia para llevar el sello AMCA Seal for Sound and Air Performance. Versión de revisión EasyVent v20251001, Oct. 2025. El certificado se puede consultar en AMCA.
Motores
De 2 o 4 polos.
Categoría de eficiencia mínima IE3 para potencias de 0,75kW o superior, e IE2 para potencias inferiores.
Categoría de eficiencia IE4 para potencias de 75kW a 200kW.
No aplicable a motores de 8 polos o de dos velocidades.
Tensión de alimentación trifásica:
230/400V-50Hz hasta 3 kW.
400V-50Hz, para potencias superiores y motores de dos velocidades.
Motores regulables por variador de frecuencia.
(Versiones para 60Hz disponibles en EasyVent).
Otros datos
Sentido del aire Hélice-Motor (flujo B).
Pueden ser instalados en flujo horizontal (B, A) o vertical (BD, AU).
La versión camisa larga para los diámetros 1250 con motor IEC 250 o superior, 1400 y 1600 se entrega con accesorios pie soporte montados para instalación en eje horizontal.
Bajo demanda
Motores de una velocidad (6 polos).
Motores de dos velocidades (2/4, 4/6, 4/8 ó 6/12 polos).
Motores con sonda PTC o resistencias calefactoras.
Sentido del aire Motor-Hélice (flujo A).
Equipo con hélice reversible (AB).
Camisa en acero inoxidable o acabado pintado RAL.
Para seleccionar modelos de esta serie y obtener la ficha técnica, ver el programa de selección de producto EasyVent.
Atributos
Resistencia a la corrosión
Camisa, con perfil de ala plana, protegida contra la corrosión mediante tratamiento de galvanizado en caliente.
Soporte motor
fabricado en chapa de acero soldada. (Modelos 400 a 800).
Soporte motor aerodinámico
Soporte del motor de diseño aerodinámico que reduce el rozamiento al paso del aire (Modelos 900 a 1250)
Hélice equilibrada dinámicamente,
según norma ISO 1940, para reducir el ruido y evitar vibraciones
Álabes anchos: mayor presión
Álabes anchos que dan robustez y proporcionan mayor presión.
Configuración 1: modelos 400 a 800-6
Configuración 2: modelos 800-9 a 1600
Caja de bornes exterior
situada fuera del flujo de aire (modelos estándar de camisa larga).
