CGT
Ventiladores helicoidales
Serie CGT
Serie CGT
Ver Más
Ver Menos

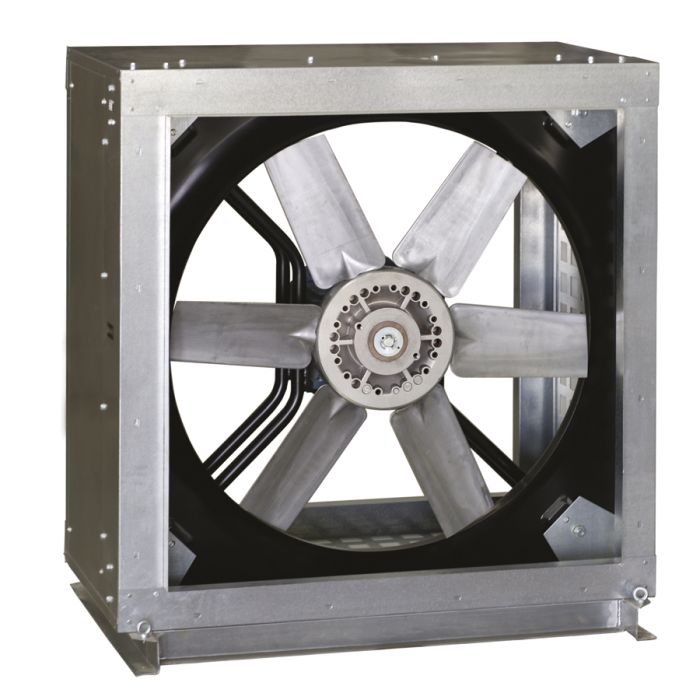

Ventiladores helicoidales, fabricados en chapa galvanizada.
Aislamiento acústico interior ignífugo (M0) de fibra de vidrio de 25 mm de espesor, y panel interior en chapa de acero perforada.
Hélice de álabes de aluminio orientables tipo “aerofoil”, equilibrada dinámicamente según ISO 14694: G6.3, con semicubo de chapa de acero.
Motor trifásico, IP55, Clase F.
Temperatura ambiente de operación estándar: -20ºC a +40ºC.
Aislamiento acústico interior ignífugo (M0) de fibra de vidrio de 25 mm de espesor, y panel interior en chapa de acero perforada.
Hélice de álabes de aluminio orientables tipo “aerofoil”, equilibrada dinámicamente según ISO 14694: G6.3, con semicubo de chapa de acero.
Motor trifásico, IP55, Clase F.
Temperatura ambiente de operación estándar: -20ºC a +40ºC.
Motores
De 2 o 4 polos.
Categoría de eficiencia mínima IE3 para potencias de 0,75kW o superior, e IE2 para potencias inferiores.
No aplicable a motores de 8 polos o de dos velocidades.
Tensión de alimentación trifásica:
230/400V-50Hz hasta 3 kW.
400V-50Hz, para potencias superiores y motores de dos velocidades.
Motores regulables por variador de frecuencia.
(Versiones para 60Hz disponibles en EasyVent).
Otros datos
Sentido del aire Motor-Hélice (flujo A).
Montaje en flujo horizontal.
Bajo demanda
Motores de una velocidad (6 polos).
Motores de dos velocidades (2/4, 4/6, 4/8 ó 6/12 polos).
Motores con sonda PTC o resistencias calefactoras.
Para seleccionar modelos de esta serie y obtener la ficha técnica, ver el programa de selección de producto EasyVent.
CGT versiones ATEX
Bajo pedido, versiones antiexplosivas según la Directiva ATEX para modelos trifásicos:
Temperatura ambiente de trabajo de -20ºC a +40ºC.
CGT versiones ATEX
Bajo pedido, versiones antiexplosivas según la Directiva ATEX para modelos trifásicos:
Temperatura ambiente de trabajo de -20ºC a +40ºC.
- ATEX Antideflagrantes - Gas
II 2G Ex d IIB T4
II 2G Ex d IIB+H2 T4 (con motor Ex d IIC T4)
En versión ATEX estándar, los motores antideflagrantes se entregan sin protección térmica.
Para utilizar con convertidor de frecuencia pedir motores antideflagrantes con protector térmico tipo PTC.
- ATEX Seguridad aumentada - Gas
II 2G Ex e II T3
- ATEX - Polvo
Particulas en suspension inflamables y polvo no conductor:
Ex II 3D Ex tc IIIB T125ºC
Polvo conductor:
Ex II 3D Ex tc IIIC T125ºC (con motor IP65)
En versión ATEX estándar, los motores ATEX para polvo se entregan sin protección térmica.
Para utilizar con convertidor de frecuencia pedir motores ATEX para polvo con protector térmico tipo PTC.
Para seleccionar modelos CGT ATEX, deben utilizarse las curvas características de la Serie CHGT, o bien el programa de selección de producto EASYVENT.
Los datos eléctricos de los modelos ATEX pueden variar respecto a los datos indicados en las tablas características.
Consulte la disponibilidad de otras versiones de motores ATEX.
Bajo pedido, versiones antiexplosivas según la Directiva ATEX para modelos trifásicos:
Temperatura ambiente de trabajo de -20ºC a +40ºC.
- ATEX Antideflagrantes - Gas
II 2G Ex d IIB T4II 2G Ex d IIB+H2 T4 (con motor Ex d IIC T4)En versión ATEX estándar, los motores antideflagrantes se entregan sin protección térmica.
Para utilizar con convertidor de frecuencia pedir motores antideflagrantes con protector térmico tipo PTC.
- ATEX Seguridad aumentada - Gas
II 2G Ex e II T3- ATEX - Polvo
Particulas en suspension inflamables y polvo no conductor:
Ex II 3D Ex tc IIIB T125ºCPolvo conductor:
Ex II 3D Ex tc IIIC T125ºC (con motor IP65)En versión ATEX estándar, los motores ATEX para polvo se entregan sin protección térmica.
Para utilizar con convertidor de frecuencia pedir motores ATEX para polvo con protector térmico tipo PTC.
Para seleccionar modelos CGT ATEX, deben utilizarse las curvas características de la Serie CHGT, o bien el programa de selección de producto EASYVENT.
Los datos eléctricos de los modelos ATEX pueden variar respecto a los datos indicados en las tablas características.
Consulte la disponibilidad de otras versiones de motores ATEX.
Atributos
Resistencia a la corrosión
Cajas fabricadas en chapa galvanizada. Incorporan puertas de inspección a ambos lados, para facilitar el acceso a las conexiones internas.
Facilidad de instalación
Los soportes de la base facilitan el montaje (Modelos 900 a 1250).
Hélice equilibrada dinámicamente
según norma ISO 1940, para reducir el ruido y evitar vibraciones.
Álabes anchos: mayor presión
Álabes anchos que dan robustez y proporcionan mayor presión.
Configuración 1: modelos 400 a 800-6
Configuración 2: modelos 800-9 a 1250.
