CHGT

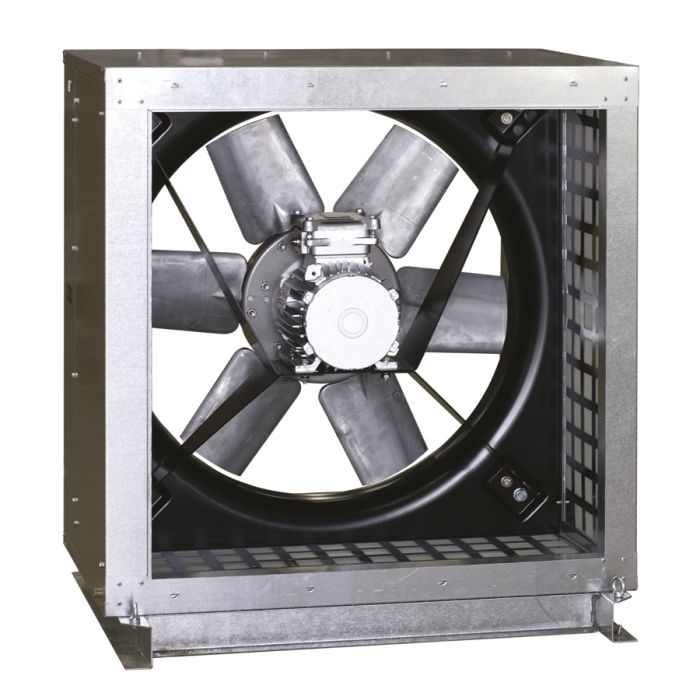

Cajas de ventilación helicoidales desenfumage
Serie CHGT
Serie CHGT
Ver Más
Ver Menos
Cajas de ventilación helicoidales, certificadas según EN 12101-3 para trabajar inmersas a 400ºC/2h ó 300ºC/2h, fabricadas en chapa galvanizada.
Aislamiento acústico interior ignífugo (M0) de fibra de vidrio de 25 mm de espesor, y panel interior en chapa de acero perforada.
Hélice de álabes orientables tipo "aerofoil", equilibrada dinámicamente según ISO 14694: G6.3, con semicubo de chapa de acero o aluminio, con casquillo de arrastre de acero, en función del diámetro y requisitos de temperatura.
Motor trifásico, IP55, Clase H para funcionar en uso continuo (S1) o emergencia (S2).
Temperatura ambiente de operación estándar: -20ºC a +40ºC.
Motores
De una velocidad 4 polos.
De dos velocidades 4/8 polos.
Categoría de eficiencia mínima IE3 para potencias de 0,75kW o superior, e IE2 para potencias inferiores.
No aplicable a motores de 8 polos o de dos velocidades.
Tensión de alimentación trifásica:
230/400V-50Hz hasta 3 kW.
400V-50Hz, para potencias superiores y motores de dos velocidades.
Motores regulables por variador de frecuencia.
En caso de emergencia el ventilador puede ir alimentado a través del variador, siempre que sea de la serie VFTM, y/o se cumplan los requisitos detallados en UNE EN 12101-3.
(Versiones para 60Hz disponibles en EasyVent).
Bajo demanda
Motores de dos velocidades (2/4, 4/6 y 6/12 polos).
Motores con sonda PTC o resistencias calefactoras.
Otros datos
Sentido del aire Motor-Hélice (flujo A).
Montaje en flujo horizontal.
Para seleccionar modelos de esta serie y obtener la ficha técnica, ver el programa de selección de producto EasyVent.
Aislamiento acústico interior ignífugo (M0) de fibra de vidrio de 25 mm de espesor, y panel interior en chapa de acero perforada.
Hélice de álabes orientables tipo "aerofoil", equilibrada dinámicamente según ISO 14694: G6.3, con semicubo de chapa de acero o aluminio, con casquillo de arrastre de acero, en función del diámetro y requisitos de temperatura.
Motor trifásico, IP55, Clase H para funcionar en uso continuo (S1) o emergencia (S2).
Temperatura ambiente de operación estándar: -20ºC a +40ºC.
Motores
De una velocidad 4 polos.
De dos velocidades 4/8 polos.
Categoría de eficiencia mínima IE3 para potencias de 0,75kW o superior, e IE2 para potencias inferiores.
No aplicable a motores de 8 polos o de dos velocidades.
Tensión de alimentación trifásica:
230/400V-50Hz hasta 3 kW.
400V-50Hz, para potencias superiores y motores de dos velocidades.
Motores regulables por variador de frecuencia.
En caso de emergencia el ventilador puede ir alimentado a través del variador, siempre que sea de la serie VFTM, y/o se cumplan los requisitos detallados en UNE EN 12101-3.
(Versiones para 60Hz disponibles en EasyVent).
Bajo demanda
Motores de dos velocidades (2/4, 4/6 y 6/12 polos).
Motores con sonda PTC o resistencias calefactoras.
Otros datos
Sentido del aire Motor-Hélice (flujo A).
Montaje en flujo horizontal.
Para seleccionar modelos de esta serie y obtener la ficha técnica, ver el programa de selección de producto EasyVent.
Atributos
Gran versatilidad, por número de álabes e inclinaciones
La multitud de combinaciones, gracias al número de álabes (hélices con 3, 5, 6, 7 y 9 álabes) y de inclinaciones (hasta 16), permite elegir el motor más adecuado a cada instalació
Motor homologado S1 y S2
Los motores de 400ºC/2h ó 300ºC/2h están homologados para funcionar en uso continuo (S1), o en caso de emergencia (S2).
Resistencia a la corrosión
Cajas fabricadas en chapa galvanizada. Incorporan puertas de inspección a ambos lados, para facilitar el acceso a las conexiones internas.
Facilidad de instalación
Los soportes de la base facilitan el montaje (Modelos 900 a 1250).
Hélice equilibrada dinámicamente
según norma ISO 1940, para reducir el ruido y evitar vibraciones.
Álabes anchos: mayor presión
Álabes anchos que dan robustez y proporcionan mayor presión.
Configuración 1: modelos 400 a 630
Configuración 2: modelos 710 a 1250.
