TGT-ATEX.
Ventiladores Helicoidales Tubulares Antiexplosivos
Serie TGT ATEX
Serie TGT ATEX
Ver Más
Ver Menos

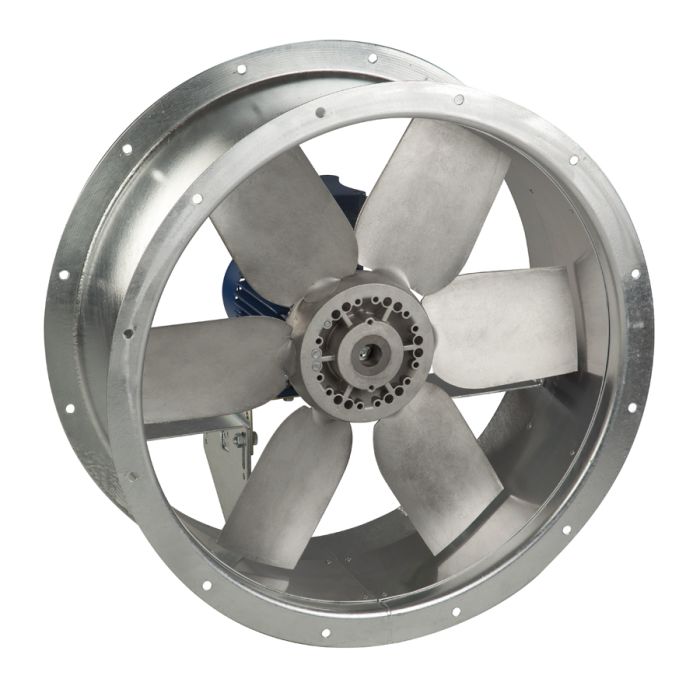

Range of cylindrical cased axial flow ATEX fans, from 400 to 1250 mm diameters.
Casings formed from rolled sheet steel with a corrosion resistant hot dipped galvanised finish.
All models incorporate separate high grade diecast aluminium blades locked within a pressed sheet steel hub.
Suitable for horizontal or vertical airflow installation.
All models are available in both short and long (LP) casing versions.
Long casing versions include a large inspection door.
Motors
Available, depending upon the model:
- with three phase motors in 2, 4 or 6 poles.
All the motors are IP55, Class F insulation
Electrical supplies:
Three phase 230/400V-50Hz up to 3kW.
Three phase 400V-50Hz, for higher power motors and two speed motors.
(See characteristics chart).
Additional information
Standard air direction: Form B configuration (impeller over motor).
On request
Air direction: Form A configuration (motor over impeller).
Casings formed from rolled sheet steel with a corrosion resistant hot dipped galvanised finish.
All models incorporate separate high grade diecast aluminium blades locked within a pressed sheet steel hub.
Suitable for horizontal or vertical airflow installation.
All models are available in both short and long (LP) casing versions.
Long casing versions include a large inspection door.
Motors
Available, depending upon the model:
- with three phase motors in 2, 4 or 6 poles.
All the motors are IP55, Class F insulation
Electrical supplies:
Three phase 230/400V-50Hz up to 3kW.
Three phase 400V-50Hz, for higher power motors and two speed motors.
(See characteristics chart).
Additional information
Standard air direction: Form B configuration (impeller over motor).
On request
Air direction: Form A configuration (motor over impeller).
Equipados con motores a prueba de explosiones según la Directiva ATEX para modelos trifásicos:
Temperatura ambiente de funcionamiento de -20ºC a +40ºC.
- ATEX Antideflagrante - Gas
II 2G Ex d IIB T4
II 2G Ex d IIB+H2 T4 (con motor Ex d IIC T4)
En la versión estándar ATEX, los motores antideflagrantes se suministran sin protección térmica.
Para uso con variadores de frecuencia, solicite motores antideflagrantes con protección térmica tipo PTC.
- ATEX Seguridad Incrementada - Gas
II 2G Ex e II T3
- ATEX - Polvo
Partículas suspendidas inflamables y polvo no conductor:
II 3D Ex tc IIIB T125ºC
Polvo conductor:
II 3D Ex tc IIIC T125ºC (con motor IP65)
En la versión estándar ATEX, los motores para polvo ATEX se suministran sin protección térmica.
Para uso con variadores de frecuencia, solicite motores para polvo ATEX con protección térmica tipo PTC.
* Los modelos TGT ATEX antideflagrantes, 400 y 450, solo están disponibles en carcasa larga (versiones LP).
** Los modelos TGT ATEX antideflagrantes, de 500 a 1250, solo están disponibles en carcasa corta y en versiones de carcasa larga LP; las versiones K o L no están disponibles.
Para seleccionar un modelo TGT ATEX, utilice las curvas THGT o el programa de selección de producto EASYVENT.
Los datos eléctricos de los modelos ATEX pueden variar respecto a los datos mostrados en las tablas características.
Por favor, consulte la disponibilidad de otras versiones de motores ATEX.
Temperatura ambiente de funcionamiento de -20ºC a +40ºC.
- ATEX Antideflagrante - Gas
II 2G Ex d IIB T4II 2G Ex d IIB+H2 T4 (con motor Ex d IIC T4)En la versión estándar ATEX, los motores antideflagrantes se suministran sin protección térmica.
Para uso con variadores de frecuencia, solicite motores antideflagrantes con protección térmica tipo PTC.
- ATEX Seguridad Incrementada - Gas
II 2G Ex e II T3- ATEX - Polvo
Partículas suspendidas inflamables y polvo no conductor:
II 3D Ex tc IIIB T125ºCPolvo conductor:
II 3D Ex tc IIIC T125ºC (con motor IP65)En la versión estándar ATEX, los motores para polvo ATEX se suministran sin protección térmica.
Para uso con variadores de frecuencia, solicite motores para polvo ATEX con protección térmica tipo PTC.
* Los modelos TGT ATEX antideflagrantes, 400 y 450, solo están disponibles en carcasa larga (versiones LP).
** Los modelos TGT ATEX antideflagrantes, de 500 a 1250, solo están disponibles en carcasa corta y en versiones de carcasa larga LP; las versiones K o L no están disponibles.
Para seleccionar un modelo TGT ATEX, utilice las curvas THGT o el programa de selección de producto EASYVENT.
Los datos eléctricos de los modelos ATEX pueden variar respecto a los datos mostrados en las tablas características.
Por favor, consulte la disponibilidad de otras versiones de motores ATEX.
