CGT-ATEX.
Cajas de ventilación helicoidales
Serie CGT-ATEX
Serie CGT-ATEX
Ver Más
Ver Menos

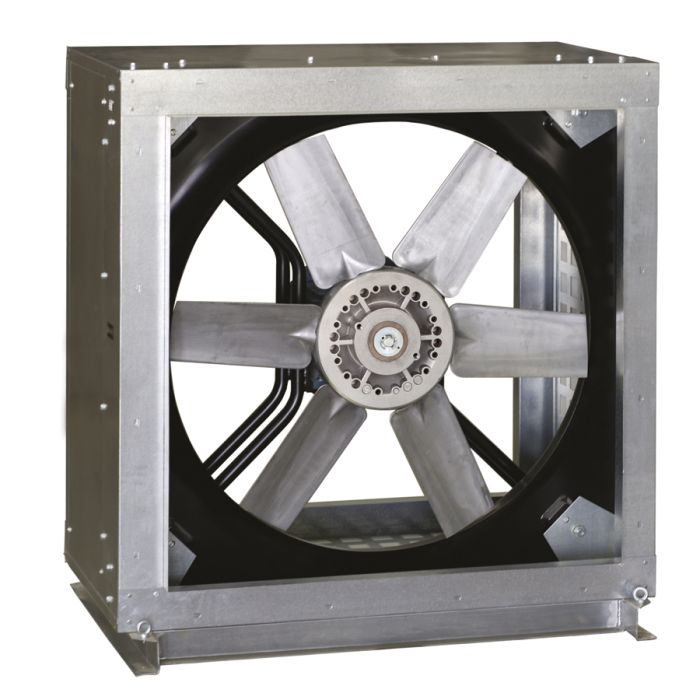

Cajas de ventilación helicoidales, fabricadas en chapa galvanizada, panel interior en chapa de acero perforada, hélice de aluminio tipo “aerofoil”, con casquillo de arrastre de acero y motor trifásico, IP55, Clase F.
Motores
De 2, 4, 6 ó 8 polos, según versiones.
De 2 velocidades (2/4, 4/8 ó 6/12 polos), bajo demanda.
Tensión de alimentación
Monofásicos 230V-50Hz, para potencias hasta 2,2 kW, bajo demanda.
Otros datos
Sentido del aire Motor-Hélice (flujo A).
Hélice-Motor (flujo B), bajo demanda.
Motores
De 2, 4, 6 ó 8 polos, según versiones.
De 2 velocidades (2/4, 4/8 ó 6/12 polos), bajo demanda.
Tensión de alimentación
- Trifásicos
- 230/400V-50Hz, hasta 3 kW
- 400V-50Hz, para potencias superiores (Ver cuadro de características)
Monofásicos 230V-50Hz, para potencias hasta 2,2 kW, bajo demanda.
Otros datos
Sentido del aire Motor-Hélice (flujo A).
Hélice-Motor (flujo B), bajo demanda.
CGT versiones ATEX
Bajo pedido, versiones antiexplosivas según la Directiva ATEX para modelos trifásicos:
Temperatura ambiente de trabajo de -20ºC a +40ºC.
- ATEX Antideflagrantes - Gas
II 2G Ex d IIB T4
II 2G Ex d IIB+H2 T4 (con motor Ex d IIC T4)
- ATEX Seguridad aumentada - Gas
II 2G Ex e II T3
- ATEX - Polvo
Particulas en suspension inflamables y polvo no conductor:
Ex II 3D Ex tc IIIB T125ºC
Polvo conductor:
Ex II 3D Ex tc IIIC T125ºC (con motor IP65)
Para seleccionar modelos CGT ATEX, deben utilizarse las curvas características de la Serie CHGT, o bien el programa de selección de producto EASYVENT.
Los datos eléctricos de los modelos ATEX pueden variar respecto a los datos indicados en las tablas características.
Consulte la disponibilidad de otras versiones de motores ATEX.
Bajo pedido, versiones antiexplosivas según la Directiva ATEX para modelos trifásicos:
Temperatura ambiente de trabajo de -20ºC a +40ºC.
- ATEX Antideflagrantes - Gas
II 2G Ex d IIB T4II 2G Ex d IIB+H2 T4 (con motor Ex d IIC T4)- ATEX Seguridad aumentada - Gas
II 2G Ex e II T3- ATEX - Polvo
Particulas en suspension inflamables y polvo no conductor:
Ex II 3D Ex tc IIIB T125ºCPolvo conductor:
Ex II 3D Ex tc IIIC T125ºC (con motor IP65)Para seleccionar modelos CGT ATEX, deben utilizarse las curvas características de la Serie CHGT, o bien el programa de selección de producto EASYVENT.
Los datos eléctricos de los modelos ATEX pueden variar respecto a los datos indicados en las tablas características.
Consulte la disponibilidad de otras versiones de motores ATEX.
Atributos
Resistencia a la corrosión
Cajas fabricadas en chapa galvanizada. Incorporan puertas de inspección a ambos lados, para facilitar el acceso a las conexiones internas.
Facilidad de instalación
Los soportes de la base facilitan el montaje (Modelos 900 a 1250).
Hélice equilibrada dinámicamente
según norma ISO 1940, para reducir el ruido y evitar vibraciones.
Álabes anchos: mayor presión
Álabes anchos que dan robustez y proporcionan mayor presión.
Configuración 1: modelos 400 a 800-6
Configuración 2: modelos 800-9 a 1250.
