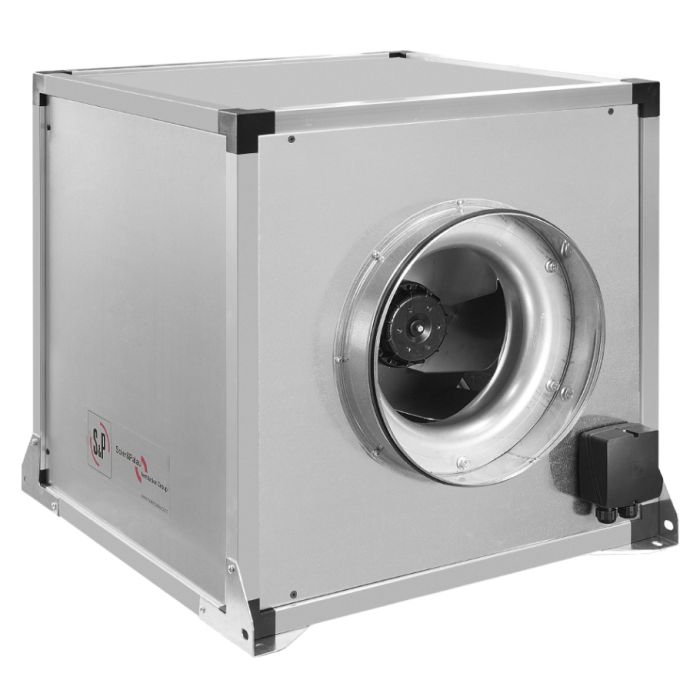

Cajas de ventilación acústicas autolimpiantes
Serie CVAB / CVAT

Ver Menos

Consultar Modelos Disponibles

Acceder a información técnica

Descripción ATEX Detalles

Consultar Modelos Disponibles

Nuevas cajas de ventilación acústicas de accionamiento directo con mejoras en estanqueidad, robustez, facilidad de montaje y reparabilidad. Unidades de ventilación con bajo nivel sonoro, fabricadas con perfiles de aluminio y paneles tipo sandwich, con aislamiento acústico ininflamable (M0) de fibra de vidrio de 25 mm de espesor, rodete centrífugo de álabes hacia atrás y equilibrado dinámicamente. Configuración estándar con flujo de aire en línea pero con salida configurable según necesidad.

Motores
CVAB
Motores monofásicos 230V±10%, 50/60Hz,
IP55, Clase F, protector térmico y
regulables por tensión. Temperatura de
trabajo -40ºC a 60ºC.

CVAT
Motores trifásicos 230/400V±10% 50/60Hz, IP55,
Clase F y regulables por frecuencia.
Protector térmico tipo TP con excepción de
modelos 710 y 800 que es del tipo PTC.
Bajo demanda, opción PTC en el resto de
modelos.
Temperatura de trabajo -40ºC a 60ºC.

Nota: CVAT/4-710 sólo 400V±10% 50Hz

Versiones ATEX

Bajo pedido, excepto tamaños 710 y 800, versiones antiexplosivas según
la Directiva ATEX para modelos trifásicos:

Para trabajar a temperaturas de -20ºC a
+40ºC.

Antideflagrantes - Gas:
En versión ATEX estándar, los motores antideflagrantes se entregan sin protección térmica. Para utilizar con convertidor de frecuencia pedir motores antideflagrantes con protector térmico tipo PTC.
II 2G Exd IIB T4
II 2G Exd IIB+H2 T4 (con motor Exd IIC T4)
Seguridad aumentada - Gas (no puede utilizarse con convertidor de frecuencia):
II 2G Exe IIC T3

Notas:

Los datos eléctricos pueden variar para motores ATEX.
Para seleccionar CVAT ATEX, utilizar curvas de rendimiento o EasyVent y contemplar un 30% de reducción en prestaciones respecto versión estándar.
Los datos eléctricos pueden variar para motores ATEX.
Las dimensiones exteriores pueden variar según tamaño.

Atributos

<strong>Rodete de álabes hacia atrás</strong><br>Evita que se adhiera la suciedad. Equilibrado dinámicamente.

Rodete de álabes hacia atrás
Evita que se adhiera la suciedad. Equilibrado dinámicamente.

<strong>Bajo nivel sonoro</strong><br>Paneles tipo sandwich, con aislamiento acústico ininflamable (M0), de fibra de vidrio de 25 mm de espesor, que reducen sensiblemente el ruido radiado.

Bajo nivel sonoro
Paneles tipo sandwich, con aislamiento acústico ininflamable (M0), de fibra de vidrio de 25 mm de espesor, que reducen sensiblemente el ruido radiado.
