DFR-N
RODETE ÁLABES CURVADOS HACIA ATRÁS DE DOBLE ASPIRACIÓN - ACOPLAMIENTO A TRANSMISIÓN
Serie DFR
Serie DFR
Ver Más
Ver Menos

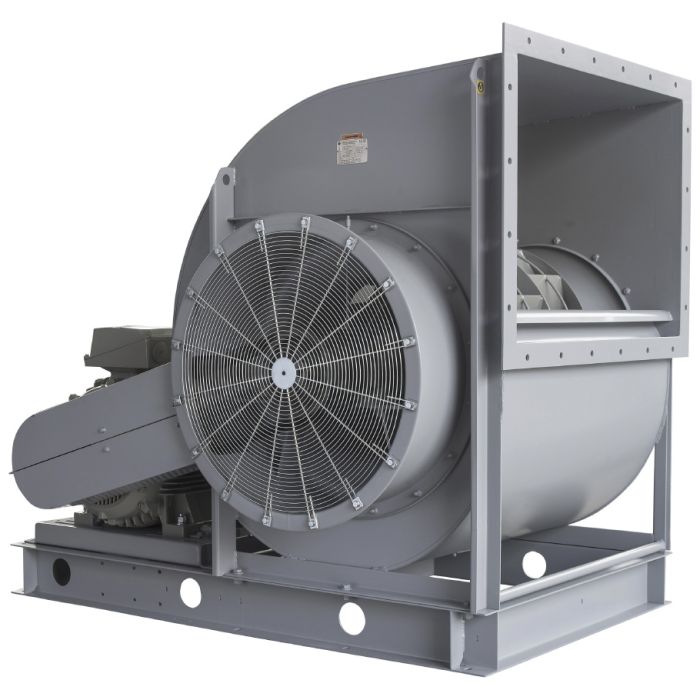

Ventilador centrífugo de doble aspiración a transmisión o con acoplamiento flexible. Fabricado en acero al carbono protegido contra la corrosión mediante tratamiento por cataforesis + pintura poliuretana RAL 7045.
Temperaturas del aire a transportar -20ºC/+40ºC (hasta 60ºC con cojinetes C3) en continuo.
Ejecuciones
• Ejecución 6: Rodete montado en el eje con rodamientos en ambos lados de la carcasa, sostenidos por la misma carcasa.
• Ejecución 18: Generalmente como el sistema 6 pero incluyendo bancada común para el ventilador y el motor.
• Ejecución 19: Generalmente como el sistema 6 pero con el motor soportado por la voluta.
Motores
De 2, 4 ó 6 polos, de alta eficiencia IE 3* (las r.p.m. de cada motor se adaptarán al cálculo de cada transmisión), tensión de alimentación trifásica 230/400V 50Hz hasta tamaño motor 112 y 400/690V 50Hz para motores de mayor dimensión. Protección IP55, Clase F.
* A partir de 0,75 kW el motor puede ser de eficiencia IE 2 controlado por convertidor de frecuencia.
Bajo pedido
• Fabricación en diferentes materiales constructivos.
• Pintura externa en diferentes RAL.
• Galvanizado en caliente de las piezas estáticas del ventilador.
• Construcción para ambiente corrosivo.
• Motores para aplicaciones especiales.
• Motores aptos para regulación con variador de frecuencia.
• Accesorios disponibles: conexiones flexibles, puerta de inspección, purga de drenaje, amortiguadores, redes de protección, silenciadores, válvulas y compuertas.
Temperaturas del aire a transportar -20ºC/+40ºC (hasta 60ºC con cojinetes C3) en continuo.
Ejecuciones
• Ejecución 6: Rodete montado en el eje con rodamientos en ambos lados de la carcasa, sostenidos por la misma carcasa.
• Ejecución 18: Generalmente como el sistema 6 pero incluyendo bancada común para el ventilador y el motor.
• Ejecución 19: Generalmente como el sistema 6 pero con el motor soportado por la voluta.
Motores
De 2, 4 ó 6 polos, de alta eficiencia IE 3* (las r.p.m. de cada motor se adaptarán al cálculo de cada transmisión), tensión de alimentación trifásica 230/400V 50Hz hasta tamaño motor 112 y 400/690V 50Hz para motores de mayor dimensión. Protección IP55, Clase F.
* A partir de 0,75 kW el motor puede ser de eficiencia IE 2 controlado por convertidor de frecuencia.
Bajo pedido
• Fabricación en diferentes materiales constructivos.
• Pintura externa en diferentes RAL.
• Galvanizado en caliente de las piezas estáticas del ventilador.
• Construcción para ambiente corrosivo.
• Motores para aplicaciones especiales.
• Motores aptos para regulación con variador de frecuencia.
• Accesorios disponibles: conexiones flexibles, puerta de inspección, purga de drenaje, amortiguadores, redes de protección, silenciadores, válvulas y compuertas.
Versiones ATEX
Bajo pedido, versiones antiexplosivas según la Directiva ATEX para modelos trifásicos:
• Gas:
3G IIB T2-T3-T4, Motor ExnA (sólo para categoría 3G)
3G IIB+H2 T2-T3-T4, Motor ExnA (sólo para categoría 3G)
Bajo pedido, versiones antiexplosivas según la Directiva ATEX para modelos trifásicos:
• Gas:
3G IIB T2-T3-T4, Motor ExnA (sólo para categoría 3G)3G IIB+H2 T2-T3-T4, Motor ExnA (sólo para categoría 3G)
Atributos
Rodete de álabes curvados hacia atrás
