KA-P
RODETE ÁLABES CURVADOS HACIA ADELANTE PARA TRANSPORTE DE MATERIAL - ACOPLAMIENTO DIRECTO
Serie KA
Serie KA
Ver Más
Ver Menos

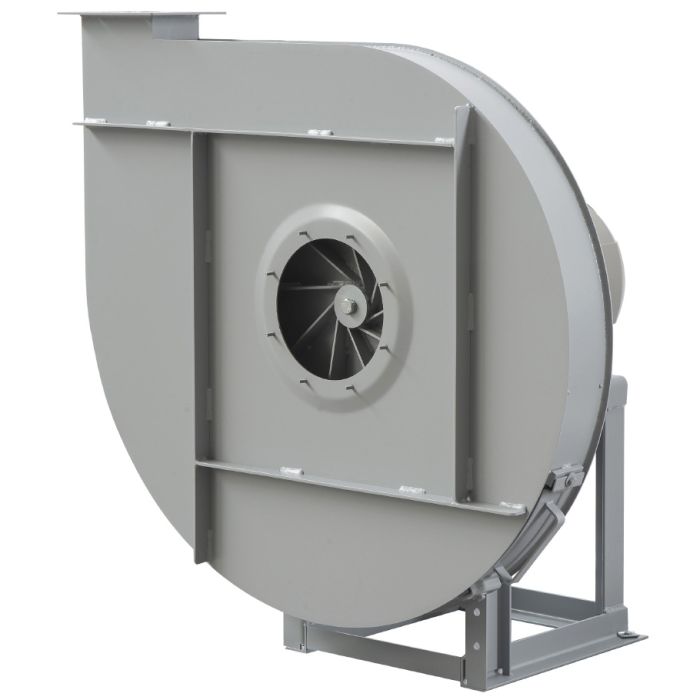

Ventilador centrífugo de entrada única, accionamiento directo. Fabricado en acero al carbono protegido con imprimación catódica + acabado de pintura de poliuretano RAL 7045.
Rango de temperatura de trabajo: -20ºC/+100ºC de forma continua.
Configuraciones estándar
• Configuración 4: Impulsor montado en el eje del motor B3 soportado por el pedestal. Versión con disco de refrigeración hasta +220°C.
• Configuración 5: Impulsor montado en el eje del motor B5 fijado en la placa lateral de la carcasa. Versión con disco de refrigeración hasta +220°C.
• Configuración 8: Acoplamiento flexible que conecta el motor con el eje del ventilador. Versión con disco de refrigeración hasta +300°C.
Motores
2 o 4 polos, IE3* de alta eficiencia, trifásicos 230/400V 50Hz hasta tamaño de motor 112 y 400/690V 50Hz para motores superiores. Protección IP55, clase F.
*De 75kW a 200kW, el motor será IE4.
Bajo pedido
• Fabricado con diferentes materiales.
• Versiones 60 Hz.
• Pintado en diferentes colores RAL.
• Partes estáticas galvanizadas en caliente.
• Construcción anticorrosiva.
• Construcción resistente al desgaste.
• Motores para aplicaciones especiales.
• Motores aptos para variadores de velocidad (VSD).
• Accesorios: Juntas flexibles, puerta de inspección, drenaje de carcasa, soportes antivibratorios, redes de protección, filtro, silenciador, regulador de entrada/salida, válvulas, compuertas.
• Construcción estanca a gases.
• Aislamiento térmico.
Rango de temperatura de trabajo: -20ºC/+100ºC de forma continua.
Configuraciones estándar
• Configuración 4: Impulsor montado en el eje del motor B3 soportado por el pedestal. Versión con disco de refrigeración hasta +220°C.
• Configuración 5: Impulsor montado en el eje del motor B5 fijado en la placa lateral de la carcasa. Versión con disco de refrigeración hasta +220°C.
• Configuración 8: Acoplamiento flexible que conecta el motor con el eje del ventilador. Versión con disco de refrigeración hasta +300°C.
Motores
2 o 4 polos, IE3* de alta eficiencia, trifásicos 230/400V 50Hz hasta tamaño de motor 112 y 400/690V 50Hz para motores superiores. Protección IP55, clase F.
*De 75kW a 200kW, el motor será IE4.
Bajo pedido
• Fabricado con diferentes materiales.
• Versiones 60 Hz.
• Pintado en diferentes colores RAL.
• Partes estáticas galvanizadas en caliente.
• Construcción anticorrosiva.
• Construcción resistente al desgaste.
• Motores para aplicaciones especiales.
• Motores aptos para variadores de velocidad (VSD).
• Accesorios: Juntas flexibles, puerta de inspección, drenaje de carcasa, soportes antivibratorios, redes de protección, filtro, silenciador, regulador de entrada/salida, válvulas, compuertas.
• Construcción estanca a gases.
• Aislamiento térmico.
Versiones ATEX
Bajo pedido, versiones antiexplosivas según la Directiva 2014/34/UE (ATEX):
• Gas:
2G IIB T2-T3-T4
2G IIB+H2 T2-T3-T4
3G IIB T2-T3-T4
3G IIB+H2 T2-T3-T4
• Polvo no conductivo:
2D IIIB T125°C-T135°C-T195°C-T295°C
3D IIIB T125°C-T135°C-T195°C-T295°C
• Polvo conductivo (con motor IP 65):
2D IIIC T125°C-T135°C-T195°C-T295°C
3D IIIC T125°C-T135°C-T195°C-T295°C
Bajo pedido, versiones antiexplosivas según la Directiva 2014/34/UE (ATEX):
• Gas:
2G IIB T2-T3-T42G IIB+H2 T2-T3-T43G IIB T2-T3-T43G IIB+H2 T2-T3-T4• Polvo no conductivo:
2D IIIB T125°C-T135°C-T195°C-T295°C3D IIIB T125°C-T135°C-T195°C-T295°C• Polvo conductivo (con motor IP 65):
2D IIIC T125°C-T135°C-T195°C-T295°C3D IIIC T125°C-T135°C-T195°C-T295°C
Atributos
Rodete de álabes curvados hacia adelante para transporte de material
