VCM-N
RODETE ÁLABES CURVADOS HACIA ATRÁS - ACOPLAMIENTO DIRECTO
Serie VCM
Serie VCM
Ver Más
Ver Menos

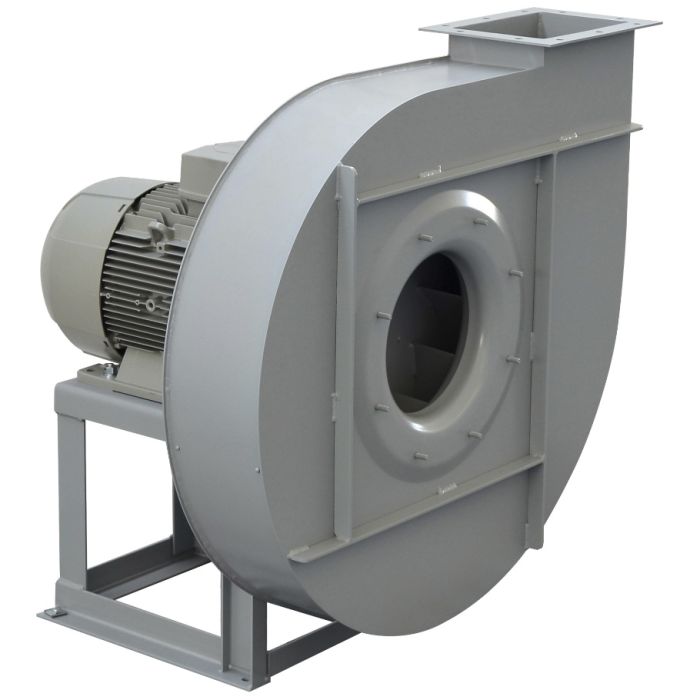

Ventilador centrífugo de acoplamiento directo y simple aspiración. Fabricado en acero al carbono protegido contra la corrosión mediante tratamiento por cataforesis + pintura poliuretana RAL 7045.
Temperaturas del aire a transportar: -20ºC/+100ºC en continuo.
Ejecuciones
• Ejecución 4: Rodete montado sobre el eje del motor tipo B3 sostenido por la silla o soporte. Versión con rodete de refrigeración hasta +220ºC.
• Ejecución 5: Rodete montado sobre el eje del motor tipo B5 con brida fijado directamente al lateral de la voluta. Versión con rodete de refrigeración hasta +220ºC.
• Ejecución 8: Acoplamiento mediante junta elástica que conecta el motor con eje del ventilador. Versión con rodete de refrigeración hasta +300ºC.
Motores
De 2, 4 ó 6 polos, de alta eficiencia IE3*, tensión de alimentación trifásica 230/400V 50Hz tamaño motor 112 y 400/690V 50Hz para motores de mayor dimensión. Protección IP55, Clase F.
*Para potencias entre 75 kW y 200 kW, el motor será IE4.
Bajo pedido
• Fabricación en diferentes materiales constructivos.
• Versiones de 60 Hz.
• Pintura externa en diferentes RAL.
• Galvanizado en caliente de las piezas estáticas del ventilador.
• Construcción para ambiente corrosivo.
• Versiones con materiales antidesgaste
• Motores para aplicaciones especiales.
• Motores aptos para regulación con variador de frecuencia.
• Accesorios disponibles: conexiones flexibles, puerta de inspección, purga de drenaje, amortiguadores, redes de protección, filtros, silenciadores, regulador de caudal, válvulas y compuertas.
• Ventiladores estancos.
• Calorifugado.
Temperaturas del aire a transportar: -20ºC/+100ºC en continuo.
Ejecuciones
• Ejecución 4: Rodete montado sobre el eje del motor tipo B3 sostenido por la silla o soporte. Versión con rodete de refrigeración hasta +220ºC.
• Ejecución 5: Rodete montado sobre el eje del motor tipo B5 con brida fijado directamente al lateral de la voluta. Versión con rodete de refrigeración hasta +220ºC.
• Ejecución 8: Acoplamiento mediante junta elástica que conecta el motor con eje del ventilador. Versión con rodete de refrigeración hasta +300ºC.
Motores
De 2, 4 ó 6 polos, de alta eficiencia IE3*, tensión de alimentación trifásica 230/400V 50Hz tamaño motor 112 y 400/690V 50Hz para motores de mayor dimensión. Protección IP55, Clase F.
*Para potencias entre 75 kW y 200 kW, el motor será IE4.
Bajo pedido
• Fabricación en diferentes materiales constructivos.
• Versiones de 60 Hz.
• Pintura externa en diferentes RAL.
• Galvanizado en caliente de las piezas estáticas del ventilador.
• Construcción para ambiente corrosivo.
• Versiones con materiales antidesgaste
• Motores para aplicaciones especiales.
• Motores aptos para regulación con variador de frecuencia.
• Accesorios disponibles: conexiones flexibles, puerta de inspección, purga de drenaje, amortiguadores, redes de protección, filtros, silenciadores, regulador de caudal, válvulas y compuertas.
• Ventiladores estancos.
• Calorifugado.
Versiones ATEX
Bajo pedido, versiones antiexplosivas según la Directiva 2014/34/UE (ATEX):
• Gas:
2G IIB T2-T3-T4
2G IIB+H2 T2-T3-T4
3G IIB T2-T3-T4
3G IIB+H2 T2-T3-T4
• Polvo no conductivo:
2D IIIB T125°C-T135°C-T195°C-T295°C
3D IIIB T125°C-T135°C-T195°C-T295°C
• Polvo conductivo (con motor IP 65):
2D IIIC T125°C-T135°C-T195°C-T295°C
3D IIIC T125
Bajo pedido, versiones antiexplosivas según la Directiva 2014/34/UE (ATEX):
• Gas:
2G IIB T2-T3-T42G IIB+H2 T2-T3-T43G IIB T2-T3-T43G IIB+H2 T2-T3-T4• Polvo no conductivo:
2D IIIB T125°C-T135°C-T195°C-T295°C3D IIIB T125°C-T135°C-T195°C-T295°C• Polvo conductivo (con motor IP 65):
2D IIIC T125°C-T135°C-T195°C-T295°C3D IIIC T125
Atributos
Rodete de álabes curvados hacia atrás
