VCM-N
RODETE ÁLABES CURVADOS HACIA ATRÁS - ACOPLAMIENTO A TRANSMISIÓN
Serie VCM
Serie VCM
Ver Más
Ver Menos

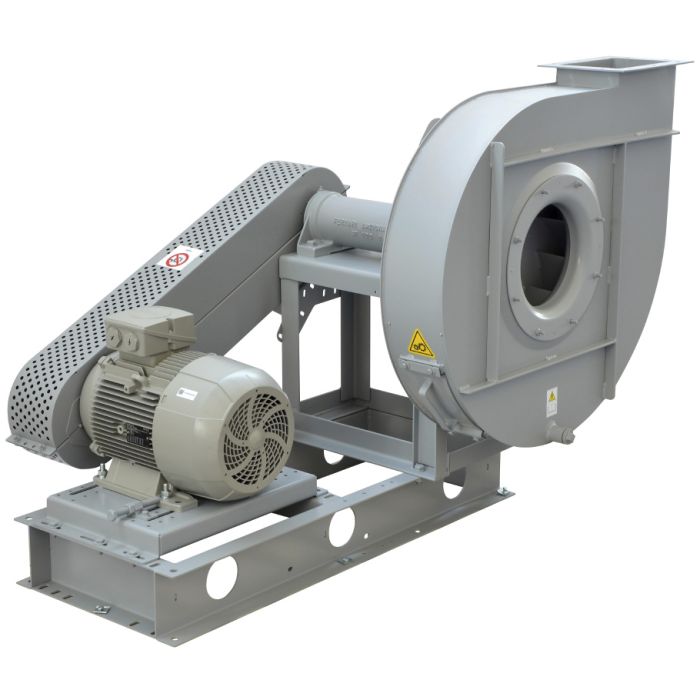

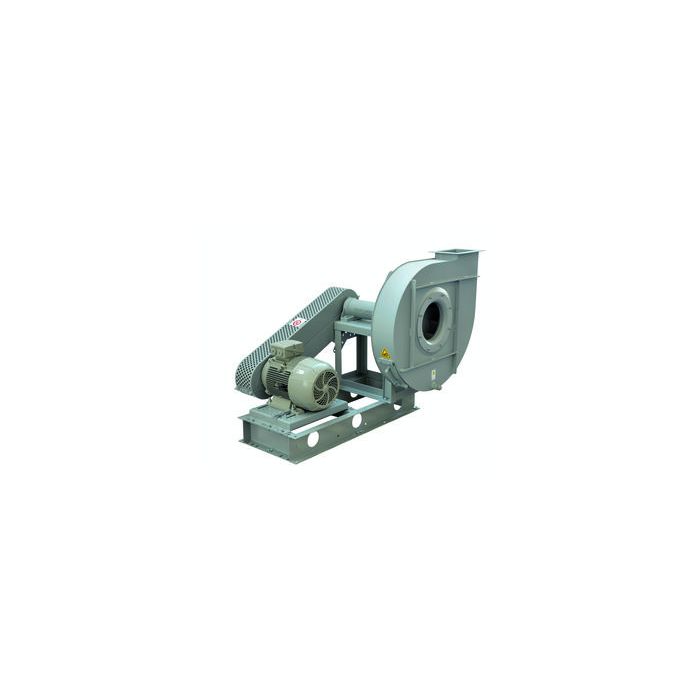

Ventilador centrífugo con accionamiento por poleas y correas y simple aspiración. Fabricado en acero al carbono protegido contra la corrosión mediante tratamiento por cataforesis + pintura poliuretana RAL 7045.
Temperaturas del aire a transportar: -20ºC/+100ºC en continuo. Versión con rodete de refrigeración hasta +300ºC.
Ejecuciones
• Ejecución 1: Eje libre, para acoplamiento mediante poleas y correas.
• Ejecución 9: Acoplamiento a transmisióin. Motor montado en el lateral del pie soporte rodamientos.
• Ejecución 12: Acoplamiento a transmisión. Ventilador y motor montados sobre bancada común.
Motores
De 2, 4 ó 6 polos, de alta eficiencia IE3* (las r.p.m. de cada motor se adaptarán al cálculo de cada transmisión), tensión de alimentación trifásica 230/400V 50Hz tamaño motor 112 y 400/690V 50Hz para motores de mayor dimensión. Protección IP55, Clase F.
*Para potencias entre 75 kW y 200 kW, el motor será IE4.
Bajo pedido
• Fabricación en diferentes materiales constructivos.
• Pintura externa en diferentes RAL.
• Galvanizado en caliente de las piezas estáticas del ventilador.
• Construcción para ambiente corrosivo.
• Versiones con materiales antidesgaste
• Motores para aplicaciones especiales.
• Versión para alta temperatura (hasta +600ºC).
• Motores aptos para regulación con variador de frecuencia.
• Accesorios disponibles: conexiones flexibles, puerta de inspección, purga de drenaje, amortiguadores, redes de protección, filtros, silenciadores, regulador de caudal, válvulas y compuertas.
• Ventiladores estancos.
• Calorifugado.
Temperaturas del aire a transportar: -20ºC/+100ºC en continuo. Versión con rodete de refrigeración hasta +300ºC.
Ejecuciones
• Ejecución 1: Eje libre, para acoplamiento mediante poleas y correas.
• Ejecución 9: Acoplamiento a transmisióin. Motor montado en el lateral del pie soporte rodamientos.
• Ejecución 12: Acoplamiento a transmisión. Ventilador y motor montados sobre bancada común.
Motores
De 2, 4 ó 6 polos, de alta eficiencia IE3* (las r.p.m. de cada motor se adaptarán al cálculo de cada transmisión), tensión de alimentación trifásica 230/400V 50Hz tamaño motor 112 y 400/690V 50Hz para motores de mayor dimensión. Protección IP55, Clase F.
*Para potencias entre 75 kW y 200 kW, el motor será IE4.
Bajo pedido
• Fabricación en diferentes materiales constructivos.
• Pintura externa en diferentes RAL.
• Galvanizado en caliente de las piezas estáticas del ventilador.
• Construcción para ambiente corrosivo.
• Versiones con materiales antidesgaste
• Motores para aplicaciones especiales.
• Versión para alta temperatura (hasta +600ºC).
• Motores aptos para regulación con variador de frecuencia.
• Accesorios disponibles: conexiones flexibles, puerta de inspección, purga de drenaje, amortiguadores, redes de protección, filtros, silenciadores, regulador de caudal, válvulas y compuertas.
• Ventiladores estancos.
• Calorifugado.
Versiones ATEX
Bajo pedido, versiones antiexplosivas según la Directiva 2014/34/UE (ATEX):
• Gas:
2G IIB T2-T3
2G IIB+H2 T2-T3
3G IIB T2-T3
3G IIB+H2 T2-T3
• Polvo no conductivo:
2D IIIB T195°C-T295°C
3D IIIB T195°C-T295°C
• Polvo conductivo (con motor IP 65 IIIC):
2D IIIC T195°C-T295°C
3D IIIC T195°C-T295°C
Bajo pedido, versiones antiexplosivas según la Directiva 2014/34/UE (ATEX):
• Gas:
2G IIB T2-T32G IIB+H2 T2-T33G IIB T2-T33G IIB+H2 T2-T3• Polvo no conductivo:
2D IIIB T195°C-T295°C3D IIIB T195°C-T295°C• Polvo conductivo (con motor IP 65 IIIC):
2D IIIC T195°C-T295°C3D IIIC T195°C-T295°C
Atributos
Rodete de álabes curvados hacia atrás
