Ventiladores Centrífugos de media presión y Simple Aspiración
Serie CBT-N
Serie CBT-N
Ver Más
Ver Menos

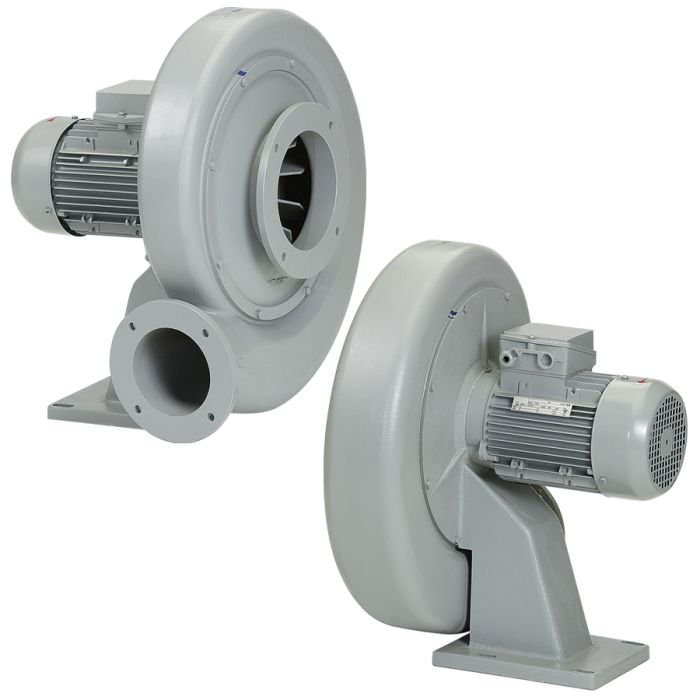

Ventiladores centrífugos de media presión, de simple aspiración, capacitados para trasegar aire hasta 120ºC (1) en continuo, fabricados en fundición de aluminio, protegidos contra la corrosión con pintura epoxy, voluta orientable, rodete de álabes radiales equilibrado dinámicamente, motor IP55 (2), Clase F y rodamientos a bolas de engrase permanente.
(1) Modelos CBT-125,160 y 170: hasta 80ºC
Modelos CSB: hasta 70ºC
(2) Modelos CSB: IP44, Clase B, con protector térmico incorporado.
Motores
De 2 polos.
Tensión de alimentación
-Monofásicos 230V-50Hz
-Trifásicos 230/400V-50Hz ó 400V-50Hz
(Ver cuadro de características)
Otros datos
Los motores pueden situarse a derecha o izquierda. Voluta orientable, por el propio usuario, para obtener 14 combinaciones distintas (1).
Orientación estándar: LG 270.
(1) Los modelos CSB y CST sólo pueden suministrarse en la posición LG270.
Bajo demanda:
Motores de 2 velocidades
(1) Modelos CBT-125,160 y 170: hasta 80ºC
Modelos CSB: hasta 70ºC
(2) Modelos CSB: IP44, Clase B, con protector térmico incorporado.
Motores
De 2 polos.
Tensión de alimentación
-Monofásicos 230V-50Hz
-Trifásicos 230/400V-50Hz ó 400V-50Hz
(Ver cuadro de características)
Otros datos
Los motores pueden situarse a derecha o izquierda. Voluta orientable, por el propio usuario, para obtener 14 combinaciones distintas (1).
Orientación estándar: LG 270.
(1) Los modelos CSB y CST sólo pueden suministrarse en la posición LG270.
Bajo demanda:
Motores de 2 velocidades
Versiones ATEX
A petición, versiones a prueba de explosiones conforme a la Directiva ATEX para modelos trifásicos. Para temperaturas ambientales de trabajo de -20ºC a +40ºC.
- ATEX a prueba de llamas - Gas:
En la versión estándar ATEX, los motores a prueba de llamas no cuentan con protección térmica.
Si se usan con variador de frecuencia, deben especificarse en el pedido motores a prueba de llamas con protección térmica tipo PTC.
Excepto los modelos CBT-40 y CST-60
II 2G Ex h IIB T4
II 2G Ex h IIB+H2 T4 (con motor Ex db IIC T4)
- Motor ATEX de seguridad aumentada - Gas:
Sólo modelos CBT-100 y CBT-130
II 2G Ex h IIB T3
- ATEX para polvo
En la versión estándar ATEX, los motores ATEX para polvo no cuentan con protección térmica.
Si se usan con variador de frecuencia, deben especificarse en el pedido motores ATEX para polvo con protección térmica tipo PTC.
Partículas inflamables en suspensión y polvo no conductor:
II 3D Ex h IIIB T125ºC
Polvo conductor:
II 3D Ex h IIIC T125ºC (con motor IP65)
Para seleccionar CBT-N consulte las curvas de rendimiento o Easyvent.
Los datos de consumo de los productos ATEX pueden variar respecto a los mostrados en las tablas de características técnicas.
A petición, versiones a prueba de explosiones conforme a la Directiva ATEX para modelos trifásicos. Para temperaturas ambientales de trabajo de -20ºC a +40ºC.
- ATEX a prueba de llamas - Gas:
En la versión estándar ATEX, los motores a prueba de llamas no cuentan con protección térmica.
Si se usan con variador de frecuencia, deben especificarse en el pedido motores a prueba de llamas con protección térmica tipo PTC.
Excepto los modelos CBT-40 y CST-60
II 2G Ex h IIB T4II 2G Ex h IIB+H2 T4 (con motor Ex db IIC T4)- Motor ATEX de seguridad aumentada - Gas:
Sólo modelos CBT-100 y CBT-130
II 2G Ex h IIB T3- ATEX para polvo
En la versión estándar ATEX, los motores ATEX para polvo no cuentan con protección térmica.
Si se usan con variador de frecuencia, deben especificarse en el pedido motores ATEX para polvo con protección térmica tipo PTC.
Partículas inflamables en suspensión y polvo no conductor:
II 3D Ex h IIIB T125ºCPolvo conductor:
II 3D Ex h IIIC T125ºC (con motor IP65)Para seleccionar CBT-N consulte las curvas de rendimiento o Easyvent.
Los datos de consumo de los productos ATEX pueden variar respecto a los mostrados en las tablas de características técnicas.
Atributos
Voluta de gran robustez
De aluminio fundido en una sola pieza.
Rodete equilibrado dinámicamente
Rodete de álabes radiales, equilibrado dinámicamente, según norma ISO 1940, para reducir el ruido y evitar vibraciones.
