RECUPERADORES DE CALOR DE ALTA EFICIENCIA
Serie CAD-COMPACT

Ver Menos

Consultar Modelos Disponibles

Acceder a información técnica

Descripción Detalles

Consultar Modelos Disponibles

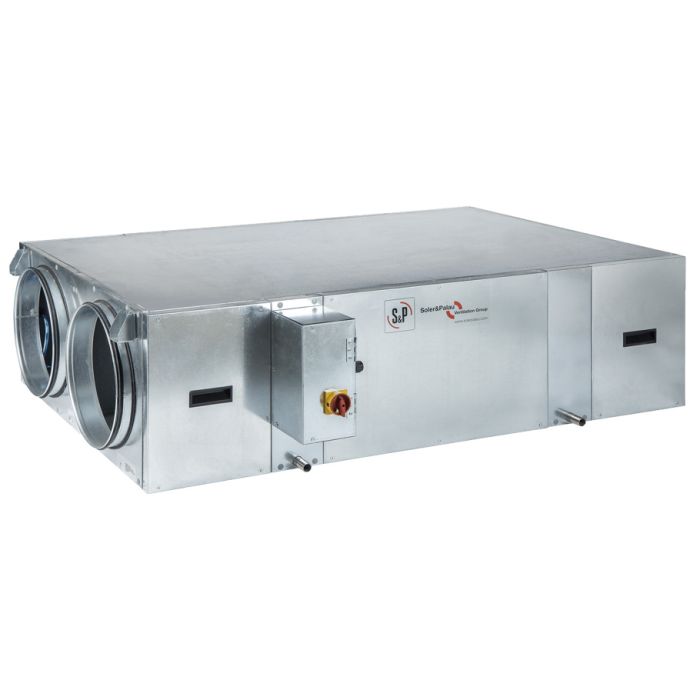

Recuperadores de calor, con intercambiador de calor de placas tipo counterflow de alta eficiencia (hasta el 88%) certificado por EUROVENT, montados en una envolvente de acero galvanizado, de doble pared con aislamiento interior termoacústico ininflamable (A1/M0) de lana mineral de 25 mm de espesor en los modelos 500 a 1800 y 30 mm en el modelo 3200. Bocas de entrada y salida circulares con junta en modelos 500 a 1800 y rectangulares en modelo 3200, versiones para instalación horizontal.
Temperatura mínima de aire exterior -10ºC. Para temperaturas inferiores es necesario utilizar baterías de precalefacción ubicadas en la aspiración del aire exterior.
Aplicaciones
Renovación ambiental en locales comerciales, oficinas, hostelería, edificios públicos, escuelas.
La gama CAD-COMPACT no está disponible con baterías adicionales de postcalentamiento integradas en el equipo, si bien es posible añadirlas como accesorios.
Ventiladores
Plug-fans con rodetes de álabes hacia atrás. Motores EC de alimentación monofásica, con protección electrónica integrada. IP44, Clase B.
Filtros
-F7: Filtros F7 (ePM1 70%) de baja pérdida para la aportación de aire.
-M5: Filtros M5 (ePM10 50%) para la extracción de aire.
- Posibilidad de montar un segundo filtro en el interior del equipo (suministrado como accesorio).
Control
VERSIÓN ECOWATT
Sin control integrado. Las unidades se suministran con el precableado de componentes al armario eléctrico (ventiladores, by-pass, presostatos filtros, y sondas de temperatura).
VERSIONES BASIC y ADVANCED
Incluyen: Un control de funcionamiento integral, ubicado en el interior del armario eléctrico y cableado a todos los componentes (ventiladores, by-pass, detectores de ensuciamiento de filtros, sondas de temperatura, etc.).
Incluyen terminal de mando para el control remoto (cableado).
Permite el control manual o automático de los ventiladores.
Ver características detalladas de ambos controles en tabla sobre funcionalidades de las versiones Plug&Play.
Otros datos
Alimentación eléctrica monofásica 230V 50-60Hz en los modelos 500 a 3200, trifásica 400V 50-60Hz en modelo 4500.
Caudales nominales de 460 a 4.165 m3/h con 150Pa de presión disponible.
Todos los modelos y versiones incluyen by-pass interno.

Atributos

<strong>Versión BASIC</strong><br>Características:<br>- Mando incluido.<br>- Selección de velocidad manual/automática.<br>- Control by-pass manual y automático.<br>- Gestión de alarmas.<br>- Comunicación modbus.

Versión BASIC
Características:
- Mando incluido.
- Selección de velocidad manual/automática.
- Control by-pass manual y automático.
- Gestión de alarmas.
- Comunicación modbus.

<strong>Versión ADVANCED</strong><br>Características:<br>- Panel de control táctil.<br>- Funciones del control BASIC y además:<br>- Control ventiladores en modos VAV, COP y CAV.<br>- Control baterías de agua externas (accesorios)<br>- Funciones adicionale

Versión ADVANCED
Características:
- Panel de control táctil.
- Funciones del control BASIC y además:
- Control ventiladores en modos VAV, COP y CAV.
- Control baterías de agua externas (accesorios)
- Funciones adicionale

<strong>Armario eléctrico incluido</strong><br>Interruptor de seguridad exterior incluido. Tanto en la versión precableada ECOWATT, como en la versión Plug&Play BASIC.

Armario eléctrico incluido
Interruptor de seguridad exterior incluido. Tanto en la versión precableada ECOWATT, como en la versión Plug&Play BASIC.

<strong>Bajo nivel sonoro y robustez</strong><br>Envolvente en doble panel. Aislamiento termo-acústico ignífugo A1/M0 de 25 o 30 mm de espesor, según modelos.

Bajo nivel sonoro y robustez
Envolvente en doble panel. Aislamiento termo-acústico ignífugo A1/M0 de 25 o 30 mm de espesor, según modelos.

<strong>Intercambiador de calor</strong><br>de alta eficiencia (hasta 88%) certificado por Eurovent.

Intercambiador de calor
de alta eficiencia (hasta 88%) certificado por Eurovent.

<strong>Motores</strong><br>Equipan ventiladores tipo plug-fan, con motor EC de alimentación monofásica.

Motores
Equipan ventiladores tipo plug-fan, con motor EC de alimentación monofásica.

<strong>Filtros de alta eficiencia</strong><br>- Filtros F7 (ePM1 70%) de baja pérdida de carga en la impulsión.<br>- Filtros M5 (ePM10 50%) en la extracción.<br>Posibilidad de montar un segundo filtro en el interior (accesorio).

Filtros de alta eficiencia
- Filtros F7 (ePM1 70%) de baja pérdida de carga en la impulsión.
- Filtros M5 (ePM10 50%) en la extracción.
Posibilidad de montar un segundo filtro en el interior (accesorio).
