TJHT-TJHU
VENTILADORES HELICOIDALES JET FAN DE IMPULSO DESENFUMAGE
Series TJHT-TJHU
Series TJHT-TJHU
Ver Más
Ver Menos

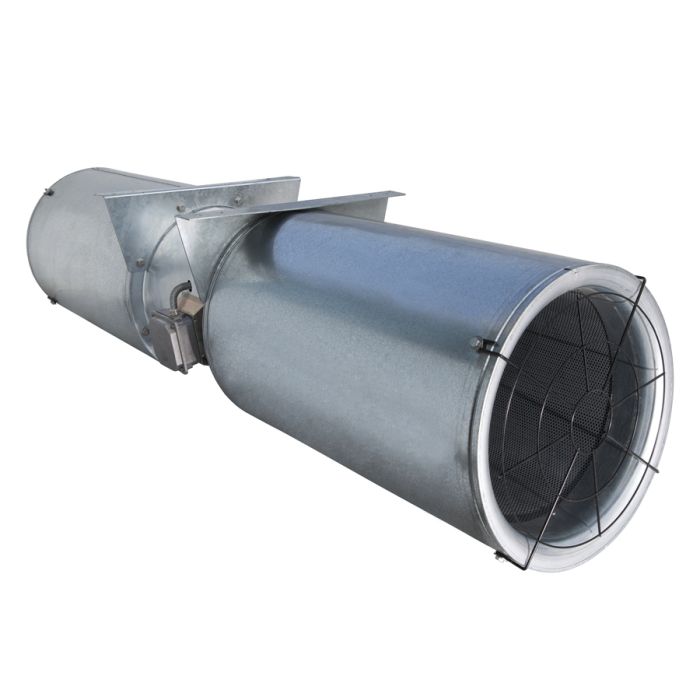

Ventiladores helicoidales tubulares de impulso, Jet Fans, desenfumage, para mover grandes volúmenes de aire en aparcamientos, túneles y todo tipo de grandes espacios.
Capacitados para trabajar inmersos a 400ºC/2h y 300ºC/2h.
- Modelos TJHT: reversibles
- Modelos TJHU: unidireccionales
Descripción
Diámetros:
- Serie TJHT, de 315 a 630mm.
- Serie TJHU, de 315 a 400mm.
Hélice reversible (TJHT) de 6 palas, o unidireccional (TJHU) de 7 palas.
Hélice de aleación de aluminio según EN 1706, equilibrada según ISO 14694: G 6.3.
Camisa y 2 pies soporte de acero, según EN 10130-99, galvanizados en caliente según EN 1461: 1999.
Caja de conexiones exterior.
Dos silenciadores circulares de chapa de acero galvanizado.
Rejilla de protección en aspiración y descarga.
Ventilador homologado según norma EN12101-3.
Para el transporte, hasta el diámetro 400, el ventilador se entrega montado. Para los diámetros del 450 al 630, el ventilador puede ser entregado en 3 partes.
Motores
- Serie TJHT: IEC, del 80 al 160, trifásico 400V/50Hz, IP55, Clase H, 400ºC/2h y 300ºC/2h.
- Serie TJHU: IEC, del 80 al 90, trifásico 400V/50Hz, IP55, Clase H, 400ºC/2h y 300ºC/2h.
Dos velocidades 2/4 polos, conexión tipo Dahlander.
Temperatura ambiental de trabajo: -20ºC a +40ºC.
Bajo pedido
Motor de una velocidad, 2 polos.
Defensa en impulsión y deflector de descarga para caudal unidireccional.
Deflector en impulsión y descarga para caudal bidireccional (hélice reversible).
En sustitución de la caja de conexiones, interruptor de seguridad paro-marcha IP65, instalado de fábrica o como accesorio.
Pinturas externas RAL.
Capacitados para trabajar inmersos a 400ºC/2h y 300ºC/2h.
- Modelos TJHT: reversibles
- Modelos TJHU: unidireccionales
Descripción
Diámetros:
- Serie TJHT, de 315 a 630mm.
- Serie TJHU, de 315 a 400mm.
Hélice reversible (TJHT) de 6 palas, o unidireccional (TJHU) de 7 palas.
Hélice de aleación de aluminio según EN 1706, equilibrada según ISO 14694: G 6.3.
Camisa y 2 pies soporte de acero, según EN 10130-99, galvanizados en caliente según EN 1461: 1999.
Caja de conexiones exterior.
Dos silenciadores circulares de chapa de acero galvanizado.
Rejilla de protección en aspiración y descarga.
Ventilador homologado según norma EN12101-3.
Para el transporte, hasta el diámetro 400, el ventilador se entrega montado. Para los diámetros del 450 al 630, el ventilador puede ser entregado en 3 partes.
Motores
- Serie TJHT: IEC, del 80 al 160, trifásico 400V/50Hz, IP55, Clase H, 400ºC/2h y 300ºC/2h.
- Serie TJHU: IEC, del 80 al 90, trifásico 400V/50Hz, IP55, Clase H, 400ºC/2h y 300ºC/2h.
Dos velocidades 2/4 polos, conexión tipo Dahlander.
Temperatura ambiental de trabajo: -20ºC a +40ºC.
Bajo pedido
Motor de una velocidad, 2 polos.
Defensa en impulsión y deflector de descarga para caudal unidireccional.
Deflector en impulsión y descarga para caudal bidireccional (hélice reversible).
En sustitución de la caja de conexiones, interruptor de seguridad paro-marcha IP65, instalado de fábrica o como accesorio.
Pinturas externas RAL.
Atributos
Dos rejas de protección incorporadas
Deflector/es opcional/es
para orientar el flujo de aire, instalado sólo en descarga (unidireccionales) o bien en impulsión y descarga (reversibles).
Caja de conexiones exterior para facilitar la instalación
Interruptor opcional
paro-marcha de seguridad, IP65, F400, instalado en fábrica o como accesorio.
