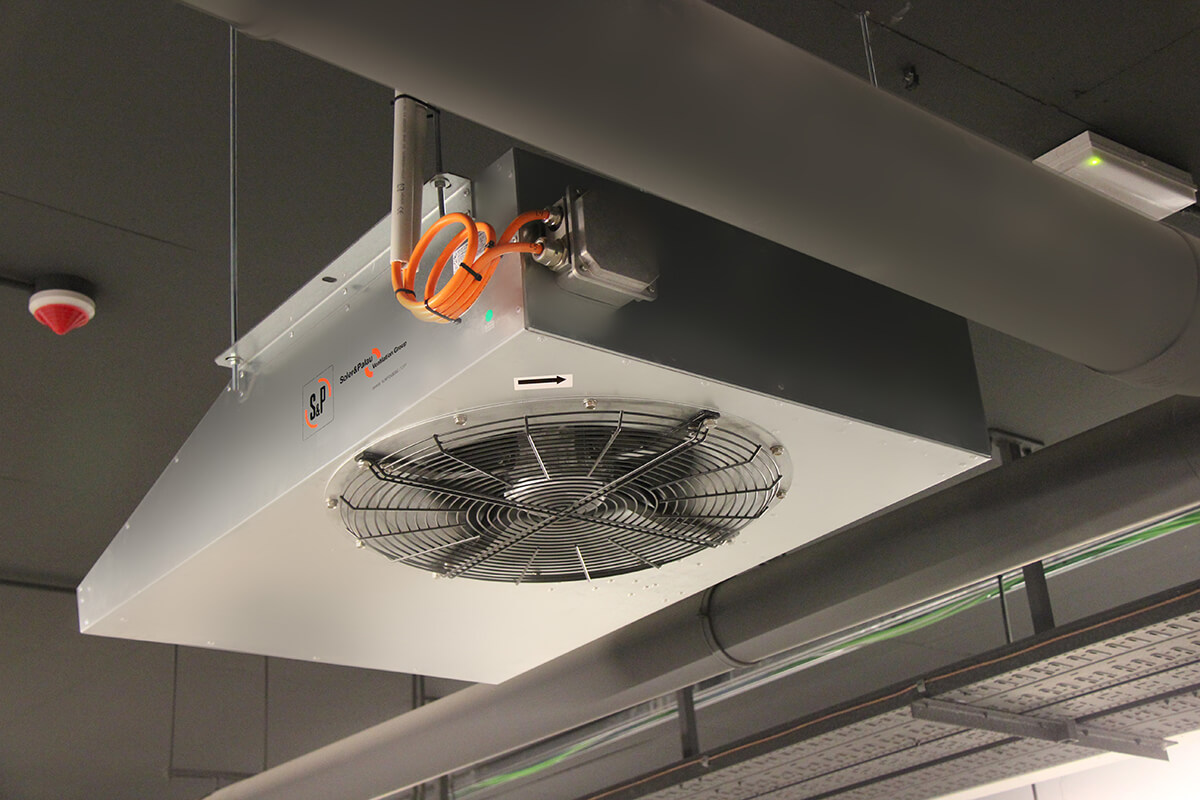

Los sistemas de ventilación por impulso o jet fans están cada vez más extendidos para la ventilación de aparcamientos. La instalación de jet fans ya se impone como alternativa a los sistemas tradicionales basados en conductos para aportación y extracción de aire en aparcamientos.
El diseño de los jet fans
Para conseguir un funcionamiento óptimo del sistema de ventilación mediante jet fans es necesario un buen diseño. Se debe tener en cuenta la geometría del aparcamiento, la ubicación de puntos de aporte y extracción y posibles limitaciones de altura, etc. Sin embargo, el diseño no deja de ser una representación sobre el papel de cómo será el sistema de ventilación.
Cuando llega el proceso de instalación deben efectuarse una serie de comprobaciones in situ para validar que la propuesta reflejada en los planos se corresponde con la realidad. Así sabremos que la instalación de los equipos es adecuada.
Coordinación con el resto de instalaciones
No siempre ocurre que todas las partes implicadas en el diseño cuenten con toda la información relativa a las instalaciones programadas (luminarias, señalizaciones, tuberías…) o a los descuelgues o vigas que pueda haber.
¿NECESITAS ASESORAMIENTO TÉCNICO? CUÉNTANOS CÓMO PODEMOS AYUDARTE
Por este motivo es necesario verificar a posteriori que no existen obstrucciones o impedimentos para el correcto desarrollo de la pluma de los jet fans. De esta manera coordinaremos su ubicación con el resto de instalaciones para poder conseguir una ventilación efectiva.
Evitar obstrucciones en la instalación
Para poder reducir el efecto de estas obstrucciones existen varias estrategias. Un ejemplo es el desplazamiento de los jet fans del techo mediante varillas o estructuras diseñadas para tal fin. Otra opción es seleccionar directamente el modelo de jet fan más adecuado teniendo en cuenta los posibles obstáculos presentes en el aparcamiento. En ambos casos es necesario disponer de la máxima información posible para evitar situaciones parecidas a las de la Figura 1.
Figura 1. Ejemplos de interferencias comunes y falta de coordinación entre instalaciones
Antes de activar el sistema de ventilación
La primera vez que se activa el sistema de ventilación es altamente recomendable examinar la instalación para detectar potenciales causas de mal funcionamiento. Se debería comprobar que cada borne del motor está conectado al terminal correspondiente, que no haya componentes sueltos cerca de los ventiladores y en general que no exista ningún elemento que pueda entorpecer u obstaculizar el movimiento de rotación de los ventiladores.
Con los jet fans activados debe comprobarse que el consumo de los mismos es adecuado, que los ventiladores giran en la dirección correcta y que no se detectan vibraciones anormales. Simultáneamente es necesario verificar que los jet fans funcionan según la lógica de operación definida, y con el retraso establecido para un escenario de emergencia por incendio.

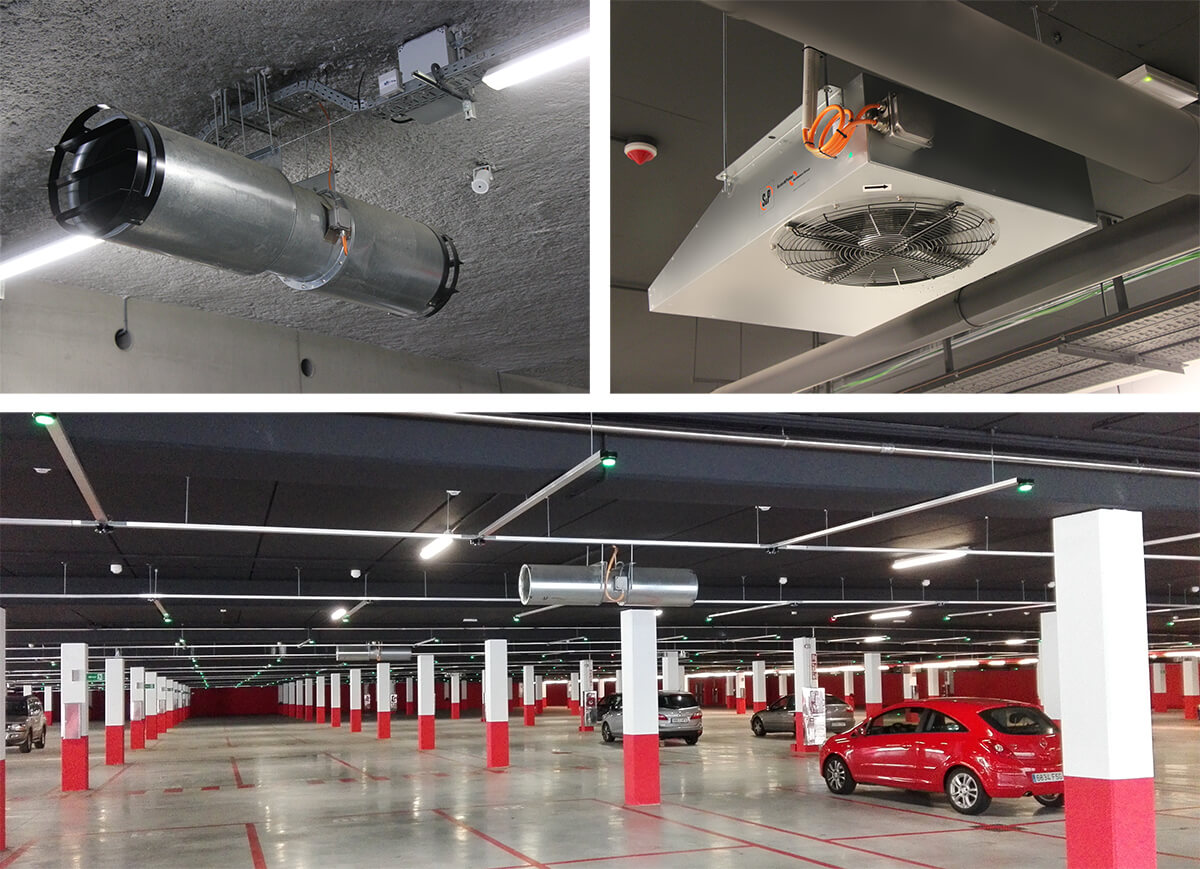

Figura 2. Ejemplos de instalaciones bien realizadas
Una vez realizadas todas estas comprobaciones se podría determinar que la instalación de los mismos se ha realizado con éxito y podremos obtener resultados similares a los mostrados en la Figura 2.
