¿Qué es un sistema de presurización de escaleras? Características y normativa

Publicado por S&P el Apr 13, 2020
2 comentarios

Los sistemas de diferencial de presión son un conjunto de medidas preventivas que elevan la seguridad de los edificios (sea cual sea su uso) frente a los efectos que podría ocasionar un incendio. También los podemos conocer como sistemas “de presurización de escaleras” o “de sobrepresión de escaleras”.

Además, garantizan la salida segura de los ocupantes del edificio en caso de este tipo de siniestros, ya que también se pueden originar daños personales a través de inhalación de humos u otros efectos derivados del incendio.

Los sistemas de presurización de escaleras  también pueden aplicarse a otros espacios del edificio como podrían ser vestíbulos u otras vías de escape.

A continuación vamos a explicar en qué consisten estos sistemas de presurización de escaleras, cuáles son sus beneficios y cuál es la normativa a la que se acogen.

Características de un sistema de presurización de escaleras

El Código Técnico de Edificación específica los diferentes tipos de escaleras y las características que deben tener para cumplir los mínimos de seguridad.

En las llamadas “escaleras protegidas” y “escaleras especialmente protegidas”, como mencionamos arriba, entra en juego el factor de los elementos o medidas constructivas, por ejemplo:

  • Canales de ventilación independientes.
  • Separación de las escaleras de las demás estancias de la planta (caja de escaleras).
  • Vestíbulos de independencia
  • Puertas de doble contacto que impidan la propagación vertical de un incendio.

Si bien estas medidas no juegan un papel activo en la extinción de un incendio, o cualquier otro incidente relacionado con la diseminación de gases o humos en el edificio, sí juegan un papel clave en la evacuación de las personas en caso de siniestro.

De hecho, en caso de no poder abandonar el edificio, unas escaleras presurizadas deberían ser un lugar donde las víctimas de un incendio pudieran encontrar cobijo hasta que los bomberos puedan asegurar su evacuación segura.

Para diseñar un sistema de presurización de escaleras se contemplarían aparatos como unidades de impulsión mecánica de aire para presurización de la vía de evacuación, varias tipologías de sensores, sondas de presión, variadores de frecuencia, cuadros de control y/o compuertas de sobrepresión.

Entre otro aspectos, las medidas y elementos de un sistema de diferencial de presión vendrán determinados por su tipología y clase. Para ello, sirve de referencia  la norma UNE EN 12101 de sistemas para el control de humo y calor, concretamente su parte 6: “Especificaciones para los sistemas de diferencial de presión. Equipos”.

Tipologías de sistema

Existe un factor determinante a la hora de enfocar el sistema, ya que se genera un diferencial de presión con el resto del entorno del edificio.

Se pueden aplicar dos fórmulas:

  • Presurización: mantienen una presión positiva en la caja de escaleras o el espacio destinado a este sistema, con respecto al espacio adyacente
  • Despresurización: eliminan gases calientes de la zona del siniestro, que se encuentra a una presión inferior que la del espacio protegido contiguo.

De la misma forma, y según el experto o el proveedor, se podrá entender de la siguiente forma esta misma dicotomía:

  • Sistemas de sobrepresión: mediante el aporte de aire, evita que el humo entre en estas estancias protegidas.
  • Extracción forzada: se sirve de un sistema de extracción de humos mecánico para retirarlos y mantener las vías de escape seguras.

Sistemas de presurización de escaleras: normativa

El DB SI, perteneciente al Código Técnico de Edificación (CTE), establece en su Anejo A Terminología, lo que entendemos como “escalera protegida”. Se define de la siguiente forma:

“Aquella escalera de trazado continuo desde su inicio hasta su desembarco en planta de salida del edificio que, en caso de incendio, constituye un recinto suficientemente seguro para permitir que los ocupantes puedan permanecer en el mismo durante un determinado tiempo.”

Hay tres formas de considerar que una escalera es protegida, siendo una de ellas contar con un sistema de presión diferencial.

Esta norma indicada en el apartado anterior, la UNE EN 12101-6:2006, especifica las clases de sistema de diferencial de presión que se deben aplicar en cada edificio (seis clases que se comentarán a continuación), en función de los objetivos a acometer.

Por ejemplo, desde la evacuación segura del edifico, hasta colaborar en la labor de los bomberos y equipos de emergencia para acceder al edificio en caso de siniestro.

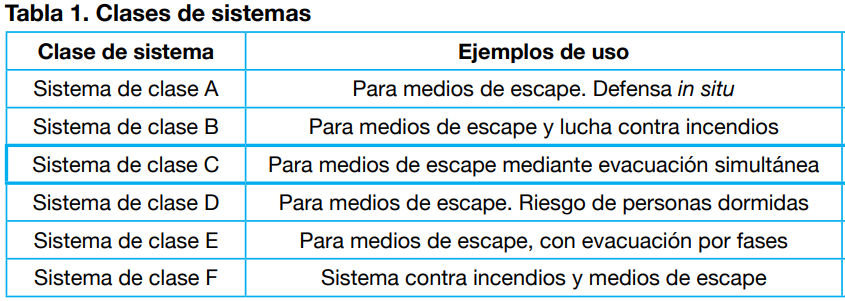

Clases y objetivos de los sistemas de presurización de escaleras

Clases sistemas de presurizacion de escaleras

Sistema de clase A: Para medios de escape y defensa in situ

La compartimentación del fuego es suficiente como para que los ocupantes del edificio permanezcan dentro de él de forma segura.

Así, para el diseño del sistema de presurización de escaleras se realiza la asunción de que el edificio no será evacuado, salvo que esté directamente amenazado por el incendio.

Sistema de clase B: Para medios de escape y luchas contra incendios

Este sistema se utiliza para minimizar las posibilidades de contaminación grave por humo de los puestos de control de incendios, durante las operaciones de los medios para evacuación de personas, y de los servicios de extinción.

Sistema de clase C: Para medios de escape mediante evacuación simultánea

Este sistema debe su denominación a que están concebidos para aquellos edificios en los que el concepto de seguridad se basa en el supuesto de que todos los ocupantes sean evacuados simultáneamente. Asimismo, se supone que los ocupantes están familiarizados con el entorno en que se mueven, minimizándose el tiempo de permanencia en el edificio.

Para más información se pueden consultar los casos prácticos:

Sistema de clase D: Para medios de escape y riesgo de personas dormidas

Estos sistemas están concebidos para edificios en los que pueda haber gente durmiendo, como hoteles o albergues.

En este caso, uno de los supuestos es que las personas que deben ser evacuadas no conocen el edificio, necesitan ayuda para llegar a la salida y el tiempo en acceder a la misma será mayor que en la de personas despiertas y familiarizadas con el entorno. Contamos con un caso práctico de este sistema en este enlace.

Sistema de clase E: Para medios de escape, con evacuación por fases

Los sistemas de presurización de clase E se destinan a edificios en los que los procedimientos de evacuación están diseñados para realizarse por fases, es decir, de forma escalonada.

Las escaleras protegidas deben estar aseguradas durante más tiempo, ya que las evacuaciones por fases son más largas, y las estructuras deberán poder soportar una mayor cantidad de humo y gases calientes, en función de la carga de fuego.

Sistema de clase F: sistema contra incendios y medios de escape

Caja de las escaleras y pozo del ascensor deben mantenerse libres de humos aquí. Para todo ello, el suministro de aire debe ser el suficiente para conseguir y mantener el diferencial de presión cuando las puertas que acceden a ascensor, escalera y vestíbulo, estén cerrados, y abierta la de escape de aire desde la zona de alojamiento hacia el exterior.

Asesoramiento técnico en ventilación
