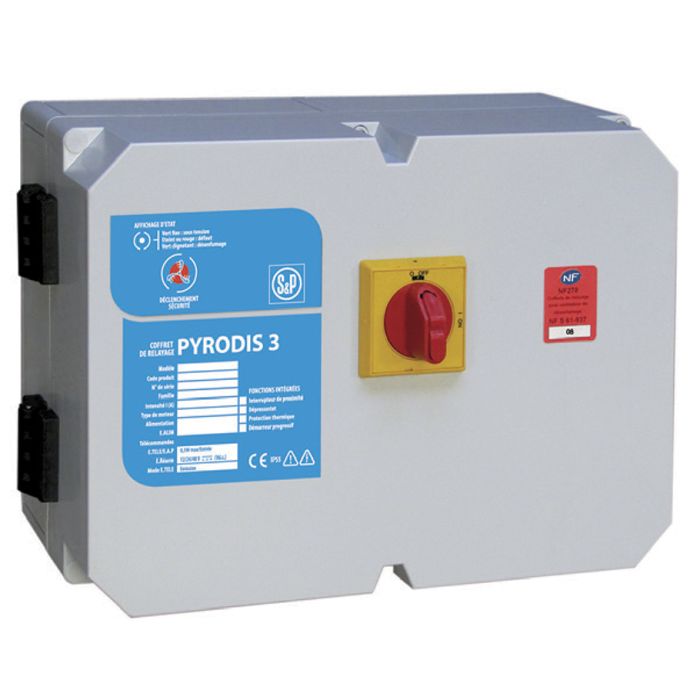

PYRODIS-3
COFFRET DE RELAYAGE ELECTRONIQUE
Série PYRODIS
Série PYRODIS
Show More
Show Less
APPLICATIONS
Coffret de relayage électronique appliqué au désenfumage IGH et ERP, à la commande des extracteurs de désenfumage incendie
Cuisines professionnelles
CARACTERISTIQUES
• Installation intérieure ou extérieure : Coffret IP55.
• Selon taille du PYRODIS 3 : Boîtier polycarbonate renforcé ou métallique peint (RAL7035), livré avec presse étoupes et kit de fixation murale (non montés) ; couvercle de façade monté sur charnières.
• Alimentation en puissance de fréquence 50Hz ou 60Hz.
• Panneau de contrôle en façade avec commande manuelle de mise en sécurité et led de signalisation d’état du coffret : Attente, sécurité, défaut.
• Carte électronique à micro-contrôleur en fond de boîtier sous une plaque en acier galvanisé : Protection accrue lors du raccordement et encombrement optimisé.
• Afficheur sur la carte électronique pour signalisation d’état (attente ou sécurité) + défaut détecté.
• Entrées de télécommandes :- Tension de commande de 12 ou 24 ou 48Vd.c. à émission de courant (rupture interdite conformément au référentiel NF278).- Non polarisées- Pas de risque d’inversion lors du raccordement.- Isolées galvaniquement.
• Accès facile aux composants de puissance et borniers de télé-commande, raccordement rapide type bornes à ressort pour les borniers de la carte électronique et les contacteurs des coffrets de calibre 6, 10.6 et 16.6A.
• Version IDC (sur demande) : avec démarreur progressif intégré limitant, sur chaque phase, le courant de démarrage moteur à maximum 3 fois son intensité nominale, contre 7 à 9 fois dans une installation classique avec démarrage direct.- Coût de l’installation réduit : économies sur la puissance de l’AES.- Réduction des pointes de courant donc des chutes de tensions en ligne et des contraintes mécaniques.
• Option dépressostat réglable intégré au coffret :- 1 vitesse de désenfumage = 1 dépressostat :‘‘D1’’ = réglable de 100 à 1000 Pa‘‘D2’’ = 1000 à 5000Pa.- 2 vitesses de désenfumage = 2 dépressostats :‘‘D1’’ = réglables de 100 à 1000 Pa«D3» = 1 x 100-1000Pa et 1 x 1000-5000Pa.
• Testé à la tenue aux vibrations.
• Testé avec alimentation par groupe électrogène.
• Compatible avec toutes les CMSI du marché
Coffret de relayage électronique appliqué au désenfumage IGH et ERP, à la commande des extracteurs de désenfumage incendie
Cuisines professionnelles
CARACTERISTIQUES
• Installation intérieure ou extérieure : Coffret IP55.
• Selon taille du PYRODIS 3 : Boîtier polycarbonate renforcé ou métallique peint (RAL7035), livré avec presse étoupes et kit de fixation murale (non montés) ; couvercle de façade monté sur charnières.
• Alimentation en puissance de fréquence 50Hz ou 60Hz.
• Panneau de contrôle en façade avec commande manuelle de mise en sécurité et led de signalisation d’état du coffret : Attente, sécurité, défaut.
• Carte électronique à micro-contrôleur en fond de boîtier sous une plaque en acier galvanisé : Protection accrue lors du raccordement et encombrement optimisé.
• Afficheur sur la carte électronique pour signalisation d’état (attente ou sécurité) + défaut détecté.
• Entrées de télécommandes :- Tension de commande de 12 ou 24 ou 48Vd.c. à émission de courant (rupture interdite conformément au référentiel NF278).- Non polarisées- Pas de risque d’inversion lors du raccordement.- Isolées galvaniquement.
• Accès facile aux composants de puissance et borniers de télé-commande, raccordement rapide type bornes à ressort pour les borniers de la carte électronique et les contacteurs des coffrets de calibre 6, 10.6 et 16.6A.
• Version IDC (sur demande) : avec démarreur progressif intégré limitant, sur chaque phase, le courant de démarrage moteur à maximum 3 fois son intensité nominale, contre 7 à 9 fois dans une installation classique avec démarrage direct.- Coût de l’installation réduit : économies sur la puissance de l’AES.- Réduction des pointes de courant donc des chutes de tensions en ligne et des contraintes mécaniques.
• Option dépressostat réglable intégré au coffret :- 1 vitesse de désenfumage = 1 dépressostat :‘‘D1’’ = réglable de 100 à 1000 Pa‘‘D2’’ = 1000 à 5000Pa.- 2 vitesses de désenfumage = 2 dépressostats :‘‘D1’’ = réglables de 100 à 1000 Pa«D3» = 1 x 100-1000Pa et 1 x 1000-5000Pa.
• Testé à la tenue aux vibrations.
• Testé avec alimentation par groupe électrogène.
• Compatible avec toutes les CMSI du marché
Attributes
Support de terrasse
Support mural
Visière de protection
