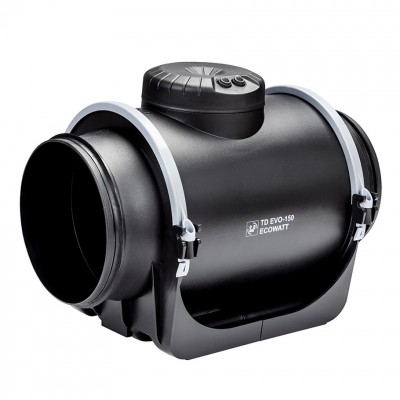

Gama composta por sete diâmetros que cobrem uma faixa de caudais de 190 até 1780m3/h.
O desenho único e exclusivo de pés de suporte junto às flanges de fixação permite a instalação ou substituição do corpo motor-hélice sem necessidade de desmontar a instalação de condutas.
Corpo-motor compacto de baixo perfil fabricado em plástico reforçado resistente.
Desenho de hélice otimizado, diretrizes e difusor de descarga para aumentar o desempenho e reduzir o nível acústico.
Construção estanque com selagem de dupla injeção entre o corpo principal e o pé de suporte para evitar fugas de ar.
Juntas de borracha nas flanges para melhoria da impermeabilização nas condutas.
Silent-block entre o motor e as diretrizes permite reduzir as vibrações do motor e diminuir o nível de ruído na instalação, inclusivamente em casos de ajuste de velocidade.
Motor
Equipado com motor brushless EC de rotor exterior:
- Alimentação 230V ± 10% 50/60Hz, IP 44.
- Velocidade 100% ajustável manualmente através de um potenciómetro situado na caixa de bornes.
- Entrada analógica para controlar o dispositivo com um sinal externo de 0-10V.
- Proteção térmica com reinicialização manual.
- Temperatura de funcionamento: -20/40 º C.
-
O baixo perfil dos ventiladores da gama TD-EVO faz com que sejam o produto ideal para instalações em que a altura é muito reduzida, como é o caso dos tetos falsos.
-
Flanges de fixação articuladas que podem ser montadas em ambos os lados, com perfil cónico para melhorar a impermeabilização com o corpo do ventilador, e fixação por meio de parafusos cativos.
-
Para inverter a direção do fluxo de ar, basta rodar o corpo do ventilador sem ter de remover o apoio do pé.
A rotação do corpo do ventilador também permite que a caixa de bornes seja posicionada num local mais acessível. -
Juntas de borracha circulares estanques, que impedem as fugas de ar entre o aparelho e as condutas
-
Pré-montagem do corpo do ventilador com o pé de suporte, que permite orientar o aparelho deixando as mãos livres da pessoa que faz a instalação.
-
Caixa de bornes de tamanho grande, de bloqueio através de um único parafuso cativo.
-
Silent-block
Silent block entre o motor e o suporte, que reduz as vibrações do motor e reduz o nível de ruído do ventilador -
Diretrizes - difusor de descarga
Desenho otimizado de diretrizes e difusor de descarga para um melhor desempenho, maior eficiência e menor nível de ruído. -
O desenho único do suporte permite montar e desmontar o corpo motorsem necessidade de manipular as condutas.
