TNHB/TNHT

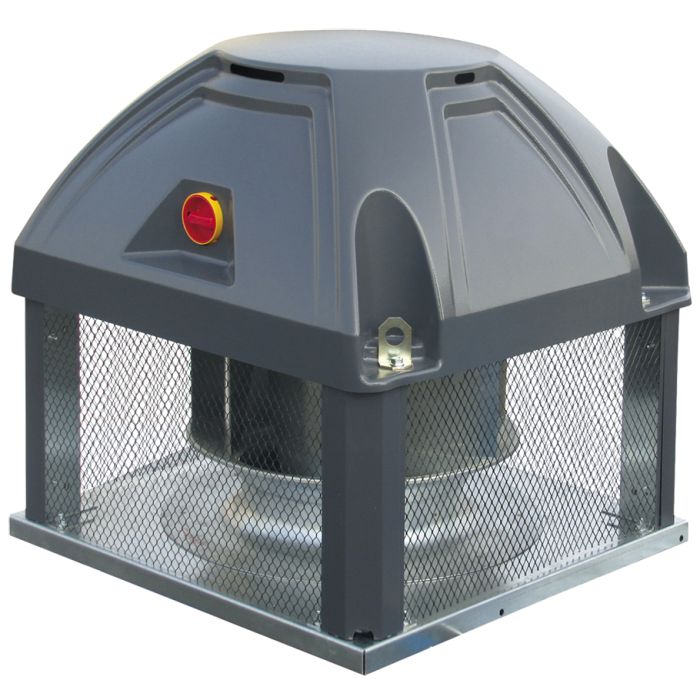

TOURELLE CENTRIFUGE A REJET HORIZONTAL
Série TNHB / TNHT
Série TNHB / TNHT
Show More
Show Less
APPLICATIONS
Tourelle centrifuge de ventilation générale ou industrielle, désenfumage pour ERP, IGH, VMC, grande cuisine professionnelle
CARACTERISTIQUES
Agréée F400-10 (400°C/2h)
PV EFFECTIS 1812-CPR-1084 - Marquage CE
Turbine à réaction haute performance en acier galvanisé
Pavillon d'aspiration du type convergent/divergent pour une optimisation aéraulique de la turbine et un rendement accru de la tourelle (sauf taille 695/760/810)
Accouplement direct sur l'arbre moteur
Platine, bras et support moteur en acier galvanisé
Enjoliveurs de bras en tôle prélaquée
Démontage sans outil pour accéder aux points de fixation
Câble d'alimentation dissimulé et protégé
Grillage anti-volatiles en métal déployé galvanisé
Calotte en ABS PMMA
Esthétisme valorisant
Protection du moteur et du depressostat
Excellente tenue aux UV et aux intempéries
Très bonne résistance aux chocs
Version rejet vertical : ajout de 4 déflecteurs
en tôle prélaquée, livrés montés d'usine (modèle
TNV F400) ou disponible en kit pour un montage sur chantier (KRVT)
• Moteur standard à bride B5, Classe F, version triphasée (accepte la variation de vitesse par variation de fréquence)
- 1 vitesse 2, 4, 6 ou 8 pôles, 230/400V - 50Hz, IP55, IE1 ou IE2 selon puissance
- 2 vitesses 4/6, 4/8, 6/8 et 6/12 pôles, 400V - 50Hz, IP55
• Moteur standard à bride B5, Classe F, version monophasée
(accepte la variation de vitesse par variation de tension)
- 1 vitesse 2, 4, ou 6 pôles, 230V - 50Hz, IP55
VERSIONS
Rejet horizontal : TNHB - mono / THHT - tri
Rejet vertical : TNVB - mono / TNVT - tri
Débits : de 200 à 34000 m3/h, avec inter de proximité et depressostat monté/câblé
LES PLUS
+ Utilisation en confort ou désenfumage
+ Agréées F400-120 (400°C /
