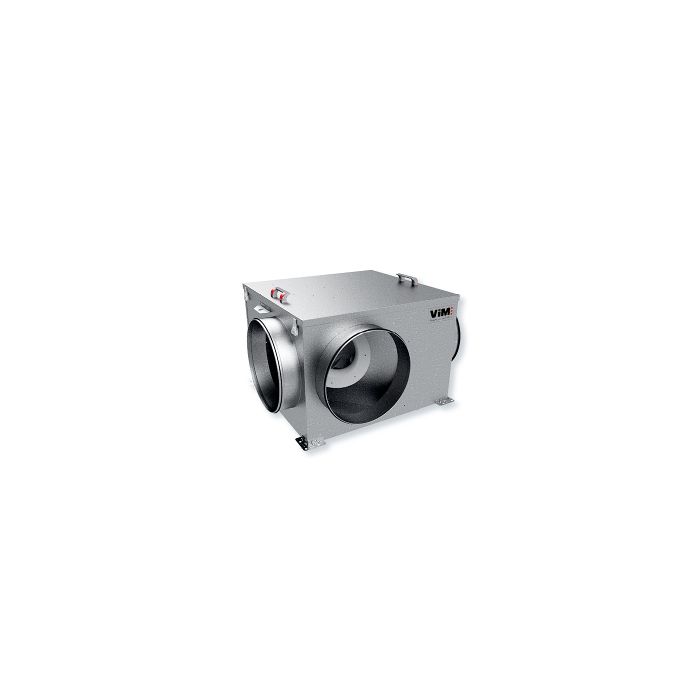

CRCB ECOWATT PM
CAISSON D'EXTRACTION D'AIR
Série CRCB ECOWATT PM
Série CRCB ECOWATT PM
Show More
Show Less
APPLICATIONS
Caisson de ventilation 400°C 1/2 h non régulés
Extraction d'air
Installation en intérieur ou en extérieur
Agrée 400°C 1/2 catégorie C4
VMC en locaux tertiaire
Reprise d'air en locaux tertiaire
GAMMES
Débit de 100 à 9200 m3/h
Pression de 50 à 650 Pa
Configurations caissons :
- CRCB ECOWATT L : en ligne
- CRCB ECOWATT M : modulable, livré avec un bouchon, pour 1 ou 2 aspirations à 90°
- CRCB ECOWATT D : double aspiration à 180°
- Version rejet horizontal ou vertical
- CRCB ECOWATT ISO : version isolée par laine de verre 25mm M0 dans panneaux double-peau
CARACTERISTIQUES GENERALES
Caisson en tôle d'acier galvanisé équipé de 4 pattes de fixation (04 à 38) ou 2 omégas transversaux (48 à 92).
Levage par 2 pattes en acier ou par élingage à travers les omégas.
Piquage de raccordement à joints. version rejet vertical livré sans piquage de raccordement (piquage plat à joint PAPV à monter en option avec des vis autoforeuses).
I : Interrupteur de proximité cadenassable monté/câblé.
D : dépressostat monté, raccordé aérauliquement, à régler sur chantier.
Turbine à réaction haute performance en acier galvanisé.
Accouplement direct.
Couvercle, équipé de 2 ou 4 poignées, démontable sans outil pour garantir un accès aisé à l’intérieur du caisson pour le nettoyage.
Version rejet horizontal ou vertical.
Version ISO avec isolation acoustique par laine de verre 25 mm M0 dans panneau double peau.
MOTORISATION- Moteur à courant continu (ECM) hors flux d’air :
- 04 à 22 : IP44 classe B monophasé 230V 50Hz
- 30, 38, 48, 70, 82 : IP54 classe F monophasé 230V 50Hz
- 30, 38, 48, 70, 92 : IP54 classe F triphasé 400V 50Hz
- Protection thermique gérée par électronique et agréé pour un fonctionnement C4.
Réglage manuel de la vitesse par potentiomètre interne CVF ou REB ECOWATT (accessoires sur demande).
