Modificación cálculo caudal HS3: ¿cómo te afecta?

Publicado por S&P          agosto 16, 2017          Lectura: 5 min.

Como vimos hace unas semanas, en junio se publicó una modificación del Documento Básico DB-HS 3 del Código Técnico de la Edificación. Las nuevas exigencias establecidas en este documento hacen que se vea modificado el método de cálculo de las necesidades de ventilación en viviendas.

Lectura: 5 min.

Modificación cálculo caudal HS3: cómo te afecta

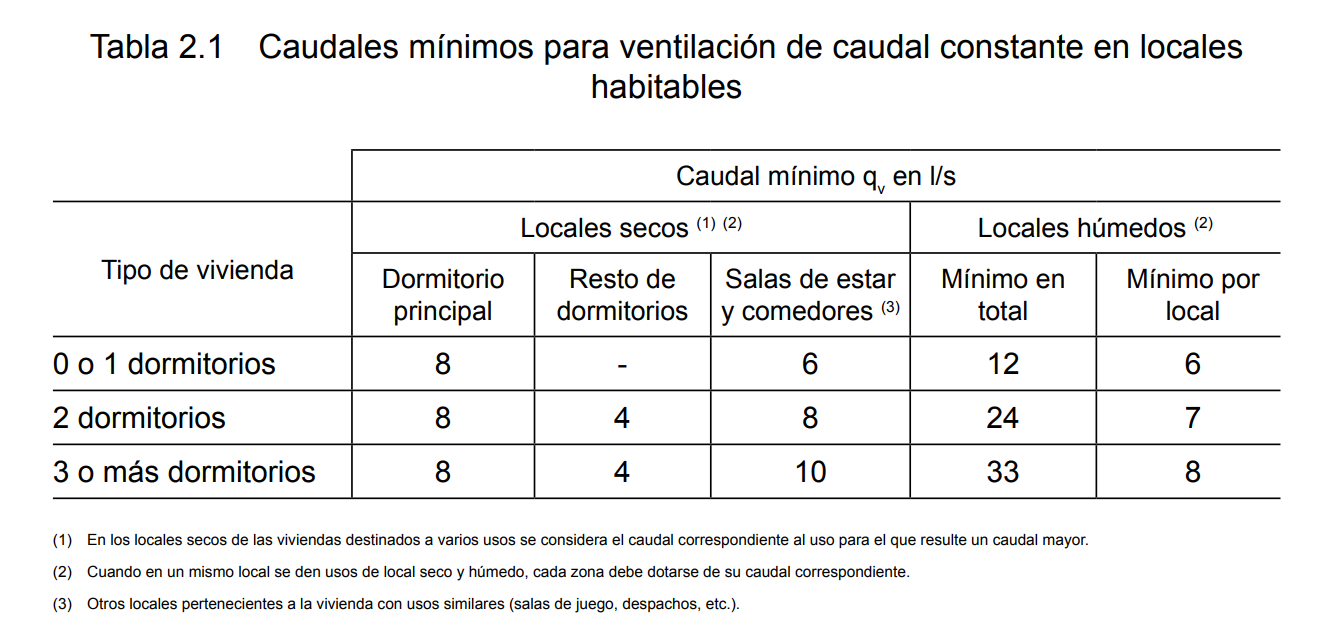

Para el nuevo cálculo hay que hacer referencia a la nueva tabla 2.1 del documento, en la que se establecen los caudales mínimos para la ventilación con caudal constante en locales habitables.

En este artículo vamos a ver un ejemplo práctico de cómo ha cambiado esta normativa las necesidades de ventilación establecidas en el caso de las viviendas. Para ello, vamos a ver dos casos diferenciados: ventilación de una vivienda unifamiliar y ventilación de un piso.

Ejemplo práctico cálculo de ventilación de una vivienda unifamiliar

La vivienda tiene las siguientes características:

  • Una superficie de 200 m2.
  • 4 habitaciones: 3 habitaciones dobles y 1 habitación simple.
  • 2 baños y 1 aseo
  • Cocina de 15m2

Según estas especificaciones, los cálculos de ventilación según la tabla antigua del HS3 antes de la modificación de junio se realizarían de la siguiente manera.



1. Cálculo del caudal de admisión (HS3 previo):

Empezamos por el cálculo del caudal del salón, multiplicando el número de habitantes total de la vivienda por 3. En este caso, el número de habitantes es 7 (ya que la vivienda tiene 3 habitaciones dobles y 1 habitación simple).

Caudal salón = 7 x 3 = 21 l/s

[para convertirlo a m3/h hay que multiplicar por 3,6] (75,6 m3/h)

Para realizar el cálculo del caudal de las habitaciones, debemos tener en cuenta que cada habitación doble debe contemplar 10 l/s y cada simple 5 l/s. Por lo tanto:

Caudal habitaciones= 3 x 10 l/s + 1 x 5 l/s = 35 l/s (126 m3/h)

En total, tendremos un caudal de admisión de:

Caudal de admisión = 21 l/s + 35 l/s = 56 l/s (201,6 m3/h)



2. Cálculo del caudal de extracción (HS3 previo):

Para el cálculo del caudal de extracción, empezamos por calcular el caudal de la cocina, que depende de su superficie:

Caudal cocina = 2 x 15m2 = 30 l/s (108 m3/h)

En el caso de los baños y aseos, el caudal a extraer es 15 l/s en cada uno:

Caudal baños y aseos = 15 x 3 = 45 l/s (162 m3/h)

El caudal de extracción total asciende a :

Caudal de extracción = 30 l/s + 45 l/s = 75 l/s (270 m3/h)

Para no incurrir en problemas de desequilibrio de caudal, deberemos igualar al más desfavorable, siendo en este caso 270 m3/h del caudal de extracción.

Si pasamos a analizar ahora cómo sería este cálculo con los criterios actuales incluidos en la nueva tabla, obtenemos esto:



3. Cálculo del caudal de admisión (HS3 actual):

Para viviendas de 3 o más dormitorios, según la Tabla 2.1., debemos tener en cuenta los valores siguientes:

  • Caudal de admisión en el salón = 10 l/s (36 m3/h)
  • Caudal de admisión en el dormitorio principal = 8 l/s (28,8 m3/h)
  • Caudal de admisión en el resto de dormitorios = 4 l/s (14,4 m3/h)

Por lo tanto, en nuestra vivienda ejemplo tendríamos un caudal de admisión de:

Caudal de admisión = 10 + 8 + 4 x 3 = 30 l/s (108 m3/h)



4. Cálculo del caudal de extracción (HS3 actual):

En el caso del caudal de extracción, deberemos tener en cuenta 8 l/s por local húmedo, en nuestro ejemplo:

Caudal de extracción = 4 x 8 = 32 l/s  (115,2 m3/h)

Para esta configuración de vivienda la Tabla 2.1 exige una extracción mínima de 33 l/s (118,8 m3/h), por lo que retendremos este valor como caudal total de extracción.

Como con la normativa anterior, debemos optar por el caudal más desfavorable, en este caso 118,8 m3/h.

Si recogemos en una tabla los valores obtenidos con los dos normativas obtenemos:

Cálculo del caudal antes de la modificación de la normativa Cálculo del caudal con la reciente modificación de la normativa
Caudal admisión 201,6 m3/h 108 m3/h
Caudal extracción 270 m3/h 118,8 m3/h
Caudal final 270 m3/h 118,8 m3/h

Fuente: Elaboración propia.

Vemos una clara bajada en las exigencias de ventilación con la nueva normativa, pasando de un caudal exigido de 270 m3/h a 118,8 m3/h.



Ejemplo práctico cálculo de ventilación de un piso

Vamos a realizar los mismos cálculos considerando una tipo de vivienda muy diferente, en este caso se trata de un piso con estas características:

  • Superficie de 110 m2.
  • 3 habitaciones: 2 habitaciones dobles y 1 habitación simple.
  • 2 baños
  • Cocina de 8m2

1. Cálculo del caudal de admisión (HS3 previo):

En este caso, necesitamos los siguientes caudales de admisión, siguiendo los mismos criterios que en el primer ejemplo:

Caudal de admisión del salón = 5 x 3 = 15 l/s (54 m3/h)

Caudal de admisión habitaciones = 10 x 2 + 5 x 1  = 25 l/s (90 m3/h)

Esto hace un caudal de admisión total de 40 l/s (144 m3/h).



2. Cálculo del caudal de extracción (HS3 previo):

De nuevo, seguimos el mismo método que en el ejemplo anterior, obtenemos los siguientes caudales:

Caudal de extracción cocina = 8 m2 x 2 = 16 l/s (57,6 m3/h)

Caudal de extracción baños = 15 x 2 = 30 l/s (108 m3/h)

Esto hace un total de caudal de extracción de 46 l/s (165,6 m3/h)

Por lo tanto, en el caso de un piso con las características que hemos definido, el caudal de ventilación de la vivienda debería ser de 165,6 m3/h.

Analizamos para este caso de nuevo el cálculo según la nueva normativa:



3. Cálculo del caudal de admisión (HS3 actual):

Al igual que en el ejemplo anterior, para viviendas de 3 o más dormitorios, debemos tener en cuenta los valores siguientes:

  • Caudal de admisión en el salón = 10 l/s (36 m3/h)
  • Caudal de admisión en el dormitorio principal = 8 l/s (28,8 m3/h)
  • Caudal de admisión en el resto de dormitorios = 4 l/s (14,4 m3/h)

Caudal de admisión total = 10 + 8 + 4 x 2 = 26 l/s (93,6 m3/h)



4. Cálculo del caudal de extracción (HS3 actual):

Para el caudal de extracción, consideramos 8 l/s por punto húmedo:

Caudal de extracción = 8 x 3 = 24 l/s (86,4 m3/h)

Como en el ejemplo anterior, al exigir la normativa un mínimo de 33 l/s volvemos a situar el caudal en este caso en 118,8 m3/h.

Cálculo del caudal antes de la modificación de la normativa Cálculo del caudal con la reciente modificación de la normativa
Caudal admisión 144  m3/h 93,6 m3/h
Caudal extracción 165,6 m3/h 118,8 m3/h
Caudal final 165,6 m3/h 118,8 m3/h

Fuente: Elaboración propia.

Conclusión

Podemos concluir que existen diferencias evidentes en las exigencias de caudal entre el antiguo HS-3 y la nueva modificación de la normativa pero que estas diferencias son más o menos acentuadas dependiendo del tipo de vivienda, 56% de diferencia en el ejemplo de la vivienda unifamiliar y 28,7% en el caso del piso.

Además, es importante recalcar que para todos los proyectos de viviendas con 3 o más dormitorios y con menos de 4 baños, como en estos casos de ejemplo que hemos visto, el caudal de referencia es el caudal mínimo exigido de 33 l/s o 118,8  m3/h.
