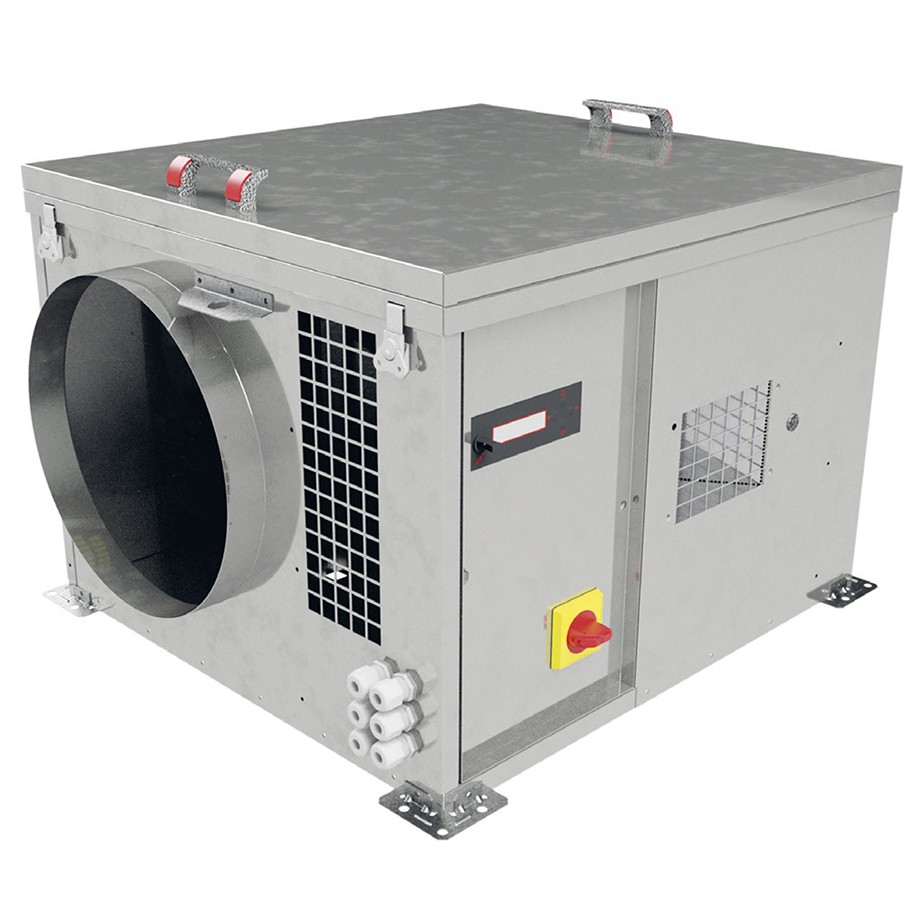

CAISSON DE VENTILATION

CRCB ECOWATT PR

> Télécharger les images
  • Imprimer cette page

CRCB ECOWATT PR

APPLICATIONS
VMC en habitat collectif et en locaux tertiaires
Reprise d'air en tertiaire
Extraction d'air
Installation en intérieur ou en extérieur
Agréé 400°C 1/2h catégorie 4

CARACTERISTIQUES
- Caisson en tôle d'acier galvanisé équipé de pattes de fixation (04 à 38) ou 2 omégas transversaux (48 à 92)
- Levage par 2 pattes en acier ou par élingage à travers les omégas
- Piquage de raccordement à joints - version rejet vertical livré sans piquage de raccordement (piquage plat à joint PAPV à monter en option avec des vis autoforeuses)
- I : Interrupteur de proximité cadenassable monté/câblé
- D : Dépressostat monté, raccordé aérauliquement, à régler sur chantier
- Turbine à réaction haute performance en acier galvanisé
- Accouplement direct
- Couvercle, équipé de 2 ou 4 poignées, démontable sans outil pour garantir un accès aisé à l'intérieur du caisson pour le nettoyage
- Version rejet horizontal ou vertical
- Version ISO avec isolation acoustique par laine de verre 25 mm M0 dans panneau double peau

- Moteur à courant continu (ECM) hors flux d'air
- 04 à 22 : IP44 classe B monophasé 230V 50Hz
- 30, 38, 48, 70, 82 : IP54 classe F monophasé 230V 50Hz
- 30, 38, 48, 70, 92 : IP54 classe F triphasé 400V 50Hz
- Protection thermique gérée par électronique et agréé pour un fonctionnement C4
- Pilotage moteur 1 vitesse ECM mono ou tri :
- Manuel - potentiomètre externe : CVF/RCB ECOWATT
- COP - Régulation Pression Constante : Intégré en standar
- CAV - Régulation Débit Constant : Intégré en standard
- VAV - Asservissement selon mesure externe : Intégré + sondes

LES PLUS
- Moteur ECM hors flux d'air
- Roue à réaction haute performance
- Pression régulée
- Version courbe constante
- Multiples configurations d'installation
- Fonctionnement COP, CAV, VAV
- Communiquant ModBus, SIGFOX
- Conformité Avis Technique Hygro
- Maintenance facilitée
- Potentiomètre intégré

GAMME
Débits de 100 à 9200 m3/h
Pression de 50 à 650 Pa

VERSIONS
CRCB ECOWATT PR L : en ligne
CRCB ECOWATT PR M : modulable, livré avec un bouchon, pour 1 ou 2 aspirations à 90°
CRCB ECOWATT PR D : double aspiration à 180°
CRCB ECOWATT PR ISO : version isolée par laine de verre 25 mm M0 dans panneaux double peau
