Los sistemas de ventilación mecánica son aquellos en los que el movimiento del aire, introducido y expulsado en un edificio, se genera por la acción de un ventilador. Este ventilador se alimenta, de forma general, con energía eléctrica.
La ventilación mecánica controlada es la opción principal que las normativas actuales, RITE para el sector terciario y CTE HS3 para viviendas, establecen para garantizar la calidad del aire interior en edificios. Ésta es la mejor solución a la hora de garantizar la renovación de aire necesaria en cada momento así como el máximo confort y ahorro energético.
[toc]
Ventilación mecánica en viviendas
Hemos preparado un vídeo para explicarte los diferentes tipos de sistemas de ventilación mecánica en nuestros hogares:
La importancia de un buen diseño de espacios
La eficiencia de la ventilación dependerá en parte del diseño de espacios interiores. Además de ello también dependerá la salubridad y calidad del aire interior. Los edificios que no cumplen con normativas como el CTE son a menudo más susceptibles a convertirse en edificios enfermos.
Beneficios respecto a la ventilación natural
En la ventilación mecánica se puede mejorar la admisión de aire y calidad del aire (filtrándolo) y añadiendo controles. También se puede reducir el ruido exterior. Además siempre podemos buscar soluciones híbridas: entrada natural y extracción mecánica, o viceversa. Si quieres saber más sobre el tema, puedes consultar nuestro artículo «Sistemas de renovación de aire en viviendas: ventilación natural y mecánica«.
Clasificación de sistemas de ventilación mecánica controlada
A nivel general y prescindiendo de aspectos normativos, podemos encontrar tres tipos de sistemas de ventilación mecánica que se analizan a continuación:
1. Sistema de ventilación mecánica en admisión
La entrada de aire (admisión) se produce mecánicamente mediante el uso de un ventilador y la distribución del aire se realiza generalmente por conductos. La evacuación del aire se hace por ventilación natural a través de las infiltraciones o rejillas. Este tipo de sistema usado en edificación también se usa en otros ámbitos, como por ejemplo en automoción. En este caso, el aire se impulsa mediante un ventilador y se expulsa a través de las rejillas situadas en la parte posterior del vehículo debido a la sobrepresión.

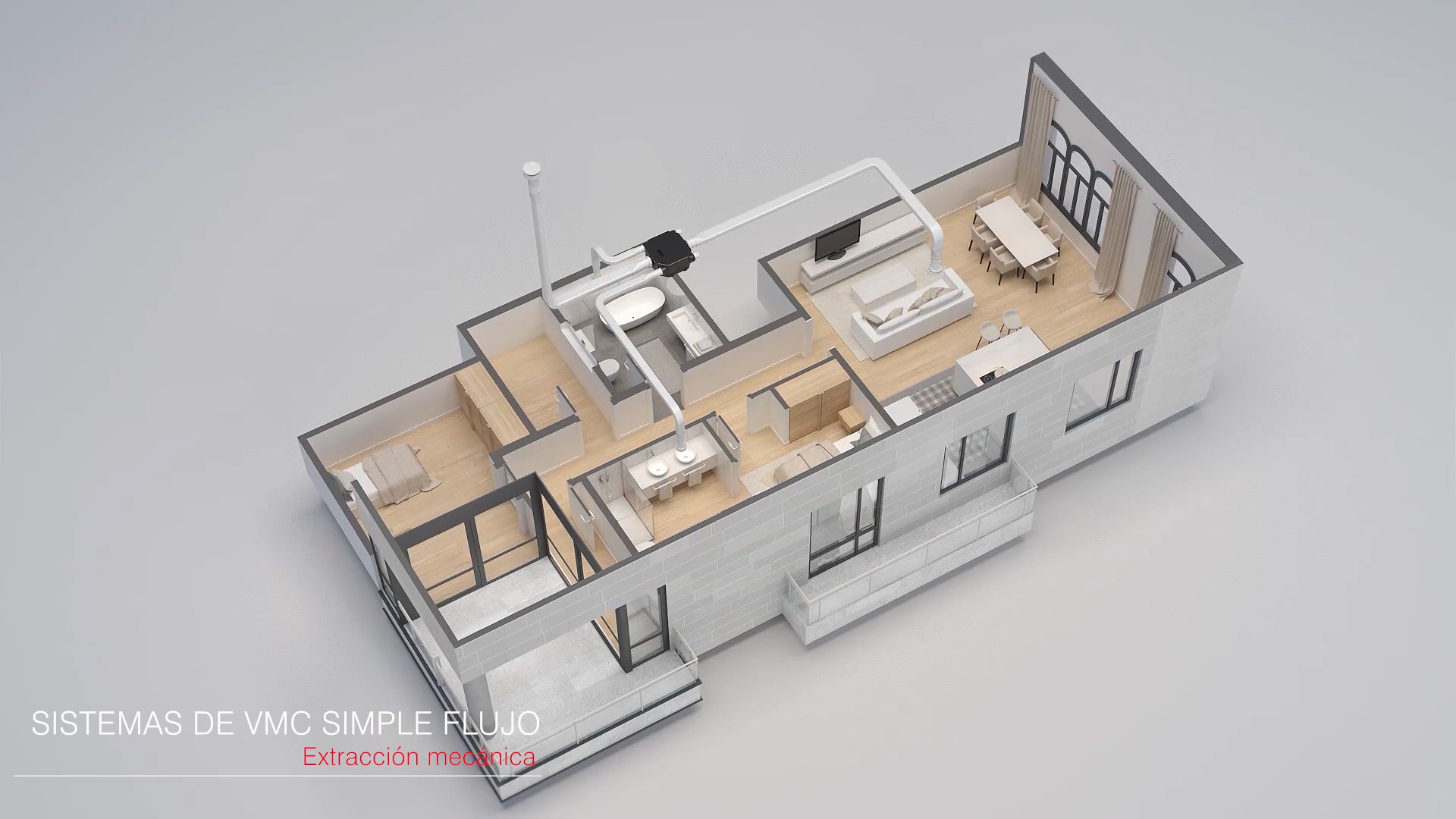

2. Sistemas de ventilación mecánica en extracción
La extracción del aire se realiza mediante un ventilador que a través de una red de conductos extrae el aire de las zonas húmedas (baños y cocina) y lo expulsa al exterior. El aire de admisión entra de forma natural al edificio por las zonas secas (habitaciones y salón) mediante rejillas. Como variantes a este sistema, que mejoran el comportamiento del sistema, podemos tener:
- Rejillas de admisión regulables, activas o pasivas: la admisión del aire a través de las rejillas se regula de forma automática en base a parámetros como niveles de contaminantes en el aire, en función del viento incidente en la fachada del edificio, presencia, etc.
- Extracción con caudal variable de ventilación: En función de diferentes parámetros relacionados con la calidad de aire interior (humedad, VOC, presencia, etc.), el sistema de ventilación puede regular el caudal de aire bien a través de las rejillas de extracción o directamente a través del ventilador. Este sistema aporta confort y un elevado ahorro energético, al garantizar un caudal de renovación suficiente y adecuado en todo momento.
3. Sistemas de ventilación mecánica en admisión y extracción (o sistemas doble flujo)
En estos sistemas, tanto la impulsión como la extracción disponen cada uno de un ventilador que asegura el caudal de aire necesario. En función del tipo de proyecto, podríamos modificar la configuración de la admisión y de la extracción centralizando o descentralizando según convenga en cada caso.
Una de las principales ventajas de estos sistemas radica en la posibilidad de instalar un recuperador de energía. El recuperador aprovecha parte de la energía contenida en el aire de extracción cediéndosela al aire de admisión. Este sistema funcionaría tanto en invierno, precalentando el aire de entrada como en verano refrescando el aire exterior si se dispone de un sistema de climatización.
En sistemas de doble flujo, igual que lo indicado anteriormente en extracción, podemos plantear un sistema de caudal variable cuando el caudal fijo suponga un gasto excesivo. Estos sistemas, utilizados mayoritariamente en instalaciones del sector terciario, modifican el caudal en función de diferentes parámetros como pueden ser la humedad relativa, VOC, etc.
Casos prácticos
Te ofrecemos dos casos prácticos relacionados con la ventilación mecánica controlada:
Conclusiones
Los sistemas de ventilación mecánica ofrecen un amplio abanico de soluciones tecnológicas y constructivas para su implantación en todo tipo de viviendas y edificios del sector terciario mediante el uso de uno de los sistemas expuestos o combinando varios de ellos y son, a la vista de lo expuesto, la mejor solución de compromiso entre ahorro energético, calidad de aire interior y confort.
