Ventilación Mecánica Controlada (VMC)El sistema de ventilación más innovador y eficiente

La forma en la que ventilamos los hogares ha evolucionado significativamente en los últimos años, pasando de la ventilación natural a novedosos sistemas de ventilación mecánica controlada (VMC) de doble flujo que nos permiten disminuir el gasto energético de los hogares, mejorar la calidad del aire interior y aumentar el confort de los usuarios.

Los sistemas VMC son aquellos en los que el movimiento del aire, introducido y expulsado en un edificio, se genera por la acción de un ventilador.

¿Por qué ventilar con Ventilación Mecánica Controlada?

Pasamos casi el 90% de nuestro tiempo en interiores, es hora de prestar especial atención a la calidad del aire que respiramos, sobre todo en casa.

Las normativas actuales, que buscan lograr una mayor eficiencia energética, han promovido la construcción de edificios cada vez más estancos. Por eso es necesario implementar soluciones de Ventilación Mecánica Controlada (VMC) para evacuar el aire viciado y aportar el aire nuevo necesario para obtener una calidad de aire interior adecuada.

La Ventilación Mecánica Controlada de doble flujo, además, consigue aislar el ruido externo y asegurar el confort térmico en el hogar, por eso es el sistema de ventilación más innovador.

Garantiza la calidad del aire interior

La ventilación mecánica es la mejor opción para mejorar la calidad del aire interior en edificios. Esta solución garantiza la renovación de aire necesaria en cada momento así como el máximo confort y ahorro energético.

  • Salud: Diseñado en pro de una ventilación higiénica y saludable.
  • Bienestar: Asegura un lugar donde vivir con el máximo confort.
  • Respeto: Con la intención de salvaguardar el hogar de todos, la tierra.

Innovación y cumplimiento de normativas de ventilación en los hogares

Los equipos de VMC nos permiten garantizar la ventilación en los hogares y la vez cumplir con la normativa vigente.

El Código Técnico de Edificación (CTE) establece, en su documento básico DB HS 3, los requerimientos generales de ventilación en viviendas, donde se especifica que “deben disponer de un sistema general de ventilación que puede ser híbrida o mecánica”. El uso de un ventilador de extracción permite introducir y extraer de la vivienda la cantidad de aire requerida de forma independiente de las condiciones que presente el aire exterior en cuanto a presión y temperatura.

Los sistemas de VMC también permiten cumplir con la Directiva europea de eficiencia energética en edificios (EPBD) que entra en vigor en 2020, y que establece los requisitos mínimos óptimos de eficiencia energética que deben cubrir el edificio, sus componentes y la energía consumida en ventilación.

[SP ES] Guía completa de Ventilación Mecánica (Plain text)


¿Cómo funciona la Ventilación Mecánica Controlada?

Los equipos de VMC permiten introducir y extraer de la vivienda la cantidad de aire requerida de forma independiente de las condiciones que presente el aire exterior en cuanto a presión y temperatura.

La VMC plantea la ventilación de la vivienda en su conjunto, considerando cada estancia en función de su uso y con el objetivo de garantizar la calidad de aire de cada una de ellas.

La ventilación mecánica controlada puede realizarse principalmente de dos formas: por extracción mecánica y admisión natural (sistema de simple flujo) o por extracción y admisión mecánica, conocido también como sistema de doble flujo.  ​

Ambos sistemas provocan movimiento de aire hacia los puntos húmedos desde las zonas secas por depresión en los baños y cocina. De esta manera los contaminantes generados en las zonas húmedas no se extienden por el resto de la vivienda.


VMC Sistema Simple Flujo

En los sistemas VMC de simple flujo, la entrada de aire se produce por depresión, a través de rejillas situadas en las fachadas, mientras que la extracción se realiza a través de un ventilador. Estos sistemas cuentan con una red de conductos que permiten conducir el aire viciado desde el interior de la vivienda hacia el exterior.

Garantía de ventilación

Tipos de VMC Simple Flujo

Existen dos tipos de Ventilación Mecánica Controlada de simple flujo, autorregulable e higrorregulable:

VMC Simple Flujo Autorregulable.

  • Concebida para trabajar con caudales constantes nos permite obtener una correcta ventilación.
  • Sencillez de instalación y mantenimiento.
  • Calidad de aire y bajo coste.

VMC Simple Flujo Higrorregulable

  • Sistema inteligente que regula los caudales en función de la humedad, obteniendo una ventilación que se ajusta a las necesidades.
  • Disminución de las pérdidas energéticas.
  • Más confort.

En ambas el aire viciado es extraído de las estancias húmedas por bocas conectadas al grupo extractor de ventilación. El aire nuevo entra a través de entradas de aire situadas en las ventanas o en la fachada de las estancias secas.

Consulta este caso práctico de VMC de Simple Flujo en una vivienda unifamiliar.

Ventilacion mecanica controlada en viviendas


VMC Sistema Doble Flujo

Los sistemas de doble flujo nos permiten obtener tener la máxima eficiencia, asegurando la filtración de aire y el aislamiento de la vivienda. Al sustituir las entradas de aire de la fachada por unas rejillas de impulsión se eliminan ruidos y posibles corrientes de aire, lo que asegura el confort en las diferentes estancias del hogar. Los sistemas de doble flujo están compuestos básicamente por un intercambiador de calor/frío, filtros de aire, un ventilador de impulsión y otro para extracción.

El aire exterior se atempera por intercambio con el aire proveniente del interior de la vivienda sin que se mezclen, lo que permite transferir la energía sin que el aire se vicie. La cesión de calor en este tipo de dispositivos nos permite calentar el aire frío que entra del exterior en invierno, mientras que en verano nos permite enfriar el aire caliente del exterior. Así se reduce significativamente la carga térmica de la vivienda por ventilación.

Estos sistemas realizan tanto la extracción como la impulsión del aire de manera mecánica, utilizando una red de conductos para distribuir el aire por la vivienda.

El sistema de ventilación mecánica con mayor eficiencia energética, aislamiento acústico, confort y filtración de la polución externa es el doble flujo.

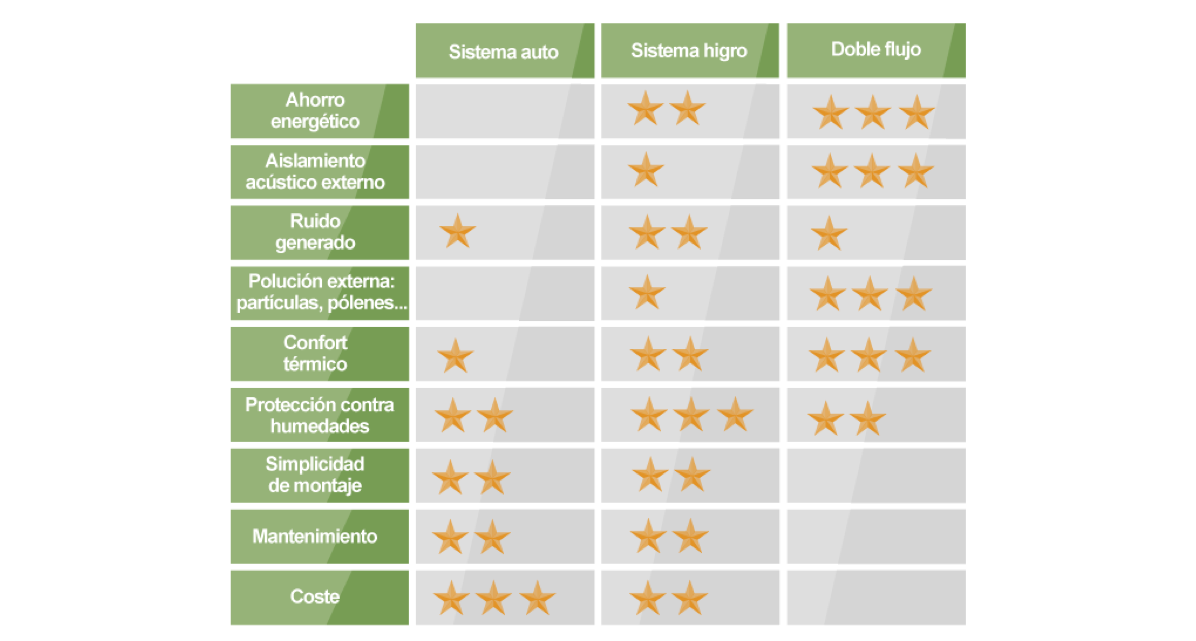

Caracteristicas VMC de doble flujo

Mucho más que calidad de aire

Además de ser un sistema eficiente que garantiza la calidad de aire, también ofrece el máximo bienestar dentro del hogar.

  • Confort térmico. Gracias al recuperador de calor de alta eficiencia la temperatura del aire que circula por la casa es muy estable, asegurando un confort térmico óptimo durante todo el año.
  • Ahorro energético. Sistema imprescindible para proyectos de viviendas de bajo consumo. El ahorro proporcionado por el recuperador permite optimizar los resultados del certificado energético.
  • Filtración del aire. Para mejorar la calidad de aire es fundamental filtrar el aire nuevo reduciendo las partículas nocivas para el organismo.
  • Confort sonoro. El aislamiento acústico de la fachada no se ve comprometido al eliminarse las entradas de aire directas.

Consulta este caso práctico de VMC Doble Flujo con recuperación de calor en una vivienda unifamiliar.


Tipos de sistemas de distribución en VMC

En los sistemas de ventilación mecánica controlada de doble flujo la distribución del aire se puede hacer de varias formas por las que se refiere a los conductos.

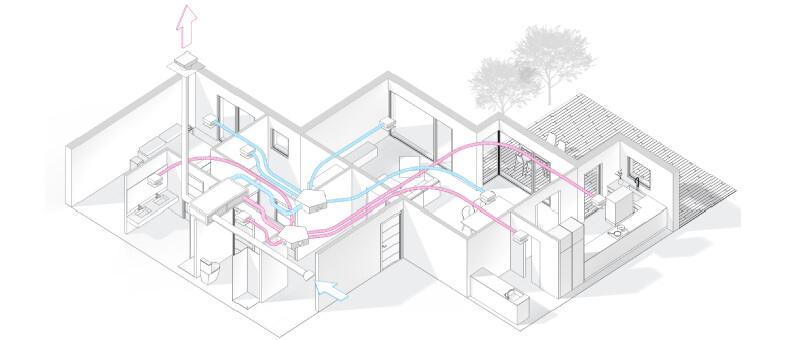

Sistema de distribución en Estrella

La distribución se realiza a través de un plénum que reparte el aire a cada habitación con redes independientes.

Sistema distribucion estrella_VMC

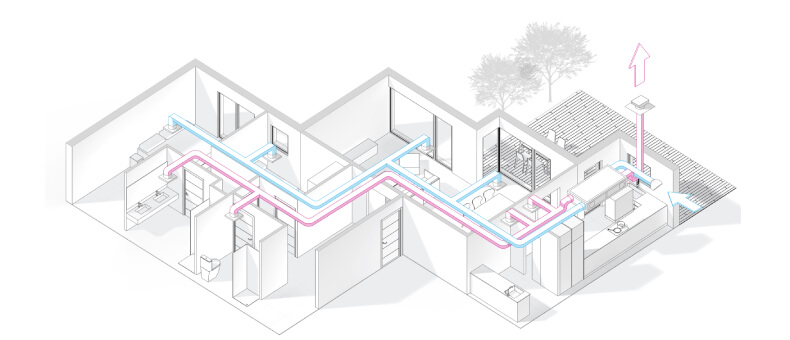

Sistema de distribución en Árbol

La red de conductos se ramifica mediante accesorios para llegar a cada habitación.

Sistema distribucion arbol_VMC


Ahorro energético con Ventilación Mecánica Controlada: casa pasiva

Desde el año 2020 todas las construcciones llevadas a cabo en España deberán cumplir con los criterios de los Edificios de Consumo Casi Nulo.

Para cumplir con este objetivo, en el sector de la construcción se vienen implementando distintos protocolos y estrategias de diseño que tienen como fin último conseguir una alta eficiencia energética. Entre estas nuevas maneras de abordar el diseño en edificación, un método que destacamos es el de la Casa Pasiva o Passivhaus.

Este tipo de construcción se centra en conseguir altos estándares de confort en el interior de las viviendas generando unas condiciones que requieran una mínima climatización. Esto tiene como consecuencia un ahorro energético considerable respecto a una vivienda tradicional, que oscila entre el 70% y el 90%, si nos fijamos en los valores recogidos por el estándar Passivhaus.

Los puntos claves que debemos atender en una vivienda de este tipo son los siguientes:

Ventilacion mecanica controlada en passivhaus


Instalación de un sistema de Ventilación Mecánica Controlada

Planificación del proyecto y arquitectura

La ventilación no planificada puede provocar fugas de calor y malestar de las personas que habitan la vivienda debido a la entrada en el hogar de aire frío y ruido del exterior. Tener en cuenta la instalación de ventilación desde la fase de proyecto nos permitirá obtener mejores resultados a nivel energético, de mantenimiento y de confort para el usuario. Por ello, a nivel de proyecto debemos de tener presentes las siguientes consideraciones:

  • Calcular y diseñar adecuadamente el sistema elegido. Es muy importante respetar las velocidades máximas de paso. También es recomendable que la presión disponible en las bocas de impulsión y extracción no sea excesiva con el objetivo de reducir el ruido generado por las mismas.
  • Implantar las medidas necesarias para atenuar el ruido generado por la instalación. Además de limitar la velocidad de paso de aire se deberá considerar la instalación de silenciadores que atenúen el ruido generado por el ventilador y transmitido por el conducto.
  • Prever sistemas que garanticen la estanqueidad de la red.
  • Disminuir al máximo la pérdida de carga del circuito, ya que a menor presión conseguiremos un menor consumo y menos ruido.

Si aplicamos estas consideraciones en la obra obtendremos mejoras significativas:

  • Aumento del confort en la vivienda. Un sistema planificado nos permite instalar los equipos en zonas en las que el ruido sea imperceptible para el usuario. Además, podremos ubicar las entradas y salidas de aire en lugares en los que éste no perciba el contraste térmico ni los movimientos de aire.
  • Reducción de costes de operación. La optimización del gasto energético debida a una correcta elección del sistema de ventilación y a un diseño bien calculado permite una reducción notable de la factura energética que el usuario deberá afrontar cada mes.
  • Simplificación de los mantenimientos. Planificar con antelación a la obra la ubicación de los conductos y equipos favorecerá un mejor acceso a los mismos a la hora de realizar el mantenimiento. ​

Ventilacion mecanica controlada instalacion

Ejecución de una obra de Ventilación Mecánica Controlada

Pese a proyectar el sistema de VMC desde la fase inicial del proyecto, los cambios que se producen durante la ejecución de la obra pueden conllevar que la instalación no se corresponda con lo que habíamos definido. Por ello, debemos de realizar un seguimiento de la instalación del sistema VMC con el fin de poder beneficiarnos de todas sus ventajas.

Las modificaciones más habituales que se suelen producir y a las que debemos prestar atención son:

  • Trazado diferente a lo proyectado. Si esto sucede, deberemos confirmar con el proyectista la factibilidad de los cambios. Una instalación de VMC es más sensible a la modificación del trazado que otras instalaciones, por lo que debemos de comprobar su viabilidad de cara a garantizar su correcto funcionamiento.
  • Cambios de sistema en aras de una reducción de costes. Tenemos que ser conscientes de que una modificación en el sistema influirá negativamente en la calidad del aire. Además, el uso de soluciones de ventilación más básicas también pueden generar un mayor consumo energético y un mayor ruido, generando molestias al usuario.
  • Vigilancia de la estanqueidad de la red. Se debe prestar especial hincapié en la ejecución correcta del montaje de los conductos. Las posibles fugas existentes en la red genera mayor consumo del ventilador e incluso un incorrecto funcionamiento del sistema.​
  • Evacuación de los condensados. En las instalaciones de doble flujo se generan condensaciones en el intercambiador de calor que deben ser evacuadas hacia un desagüe. Es esencial asegurarse que dicha evacuación es correcta y se deben vigilar principalmente:
    • Inclinación del recuperador. Ciertos equipos deben ser instalados con una pendiente que facilite la evacuación de los condensados.
    • Conducto de desagüe. El conducto debe respetar la pendiente mínima de desagüe y deberá disponer de un sifón para evitar el revoque de olores.

Aquí puedes leer un caso práctico de aplicación de VMC autorregulable en una vivienda unifamiliar.

Ayudas Europeas Next Generation para la Ventilación Mecánica Controlada

El compromiso europeo para fomentar la innovación y sostenibilidad se materializa con las ayudas «Next Generation EU».

Estas ayudas representan una excelente oportunidad para los profesionales que trabajan en un nuevo proyecto con necesidades de un sistema de ventilación eficiente, ya que estas ayudas permiten financiar proyectos que buscan modernizar, optimizar y adaptar tecnologías a los estándares medioambientales actuales.

Si eres una empresa o profesional del sector y deseas subvencionar parte del coste del sistema de ventilación, es esencial conocer los requisitos, plazos y condiciones.

Dada la relevancia de este programa, hemos preparado información detallada y pautas para simplificar el proceso de solicitud. Para más detalles y guías paso a paso, puedes visitar nuestra página sobre las ayudas Next Generation EU.
